系统概述 周界报警系统是为防范从周界围墙或者栅栏非法出入者而设置的技术安防系统，是安全防范系统的道防线。本着学校技防系统项目方案的设计必须按照技防建设“保障必须、不断完善、实际高效、安全可靠”的原则，本次通过复合型周界防范报警系统（张力式电子围栏和主动红外探测器）设计将大部分不安定因素排除在校园之外，同时为学生营造一个安全舒适的学习环境。在校园围墙上安装报警用于发现和阻止外来人员的入侵;在发生紧急情况的时候，能就近向控制中心报警和求救，从而达到提高校园的安全性；实现“人防”与“技防”相结合的立体防盗报警系统，提高整个校园的安全防范效率。张力式电子围栏的张力索不带电，使用安全，对人和宠物不会造成不必要的伤害，实现安全阻拦的目的。与此同时，张力电子围栏系统还可以灵活组合使用，备有报警接口，能与其它安防系统联动，提高系统的安防等级，达到阻绝、保护、监控的多重功能，使用范围广，特别适用于学校、工厂、小区等周界报警系统场所；对校园的外围边界围墙和内部建筑外墙贴边区域安装张力式电子围栏，在防范区域的整个围墙和绿化栅栏处安装，阻挡入侵者非法入侵并能及时将报警信息上传到校园等安防控制中心；对于无法安装张力式电子围栏的出入口等区域安装主动红外探测器；周界报警系统的报警数据上传至报警管理软件；使学生的安全得到全方位的保证。在后端中心控制部分，考虑今后校园安保用户使用者的实际情况，为便于培训和降低人为不正确的操作因素，操作界面应采用操作编程方便的中文操作系统键盘（如SS-200），校园周界布防范围较大并且考虑今后系统扩容，为此，必须采用大型总线制报警主机；同时考虑方便维护，控制系统需具备两路独立工作总线，传输距离可达到2000米以上（如SS-8240主机）。一旦周界入侵发生，为让校园安保工作人员及时准确的确定安防地点，要求配备校园周界电子地图（如SS-32C联动模块），通过联动LED灯，完整直观显示校园周界围墙平面图和各报警点的分布位置。先进实用的复合式周界围栏系统才能起到保卫校园的作用。 总线报警主机围墙周界联网方案示意图：
A-1：LCD液晶显示编程键盘
● 编程操作
使用密码对主控设备进行各种编程操作。
● 中文液晶（LCD）显示
所有的布撤防、报警、旁路、及相应的防区号都在中文LCD上直观显示。
● 警号输出
输出常开的开关信号，作为警号输出，报警时可连接警号，现场发出警报驱吓窃贼。
A-2：LCD液晶显示编程键盘 A-3：LCD键盘侧面图
● 编程操作
使用密码对主控设备进行各种编程操作。
● 警号输出
输出常开的开关信号，作为警号输出，报警时可连接警号，现场发出警报驱吓窃贼。
B-2：LED显示键盘按键详图
● 通讯连接
通过屏蔽双绞线与主控设备连接。
● 遥控器操作
用户可选用遥控器进行布防、撤防、留守布防、紧急求助等操作。

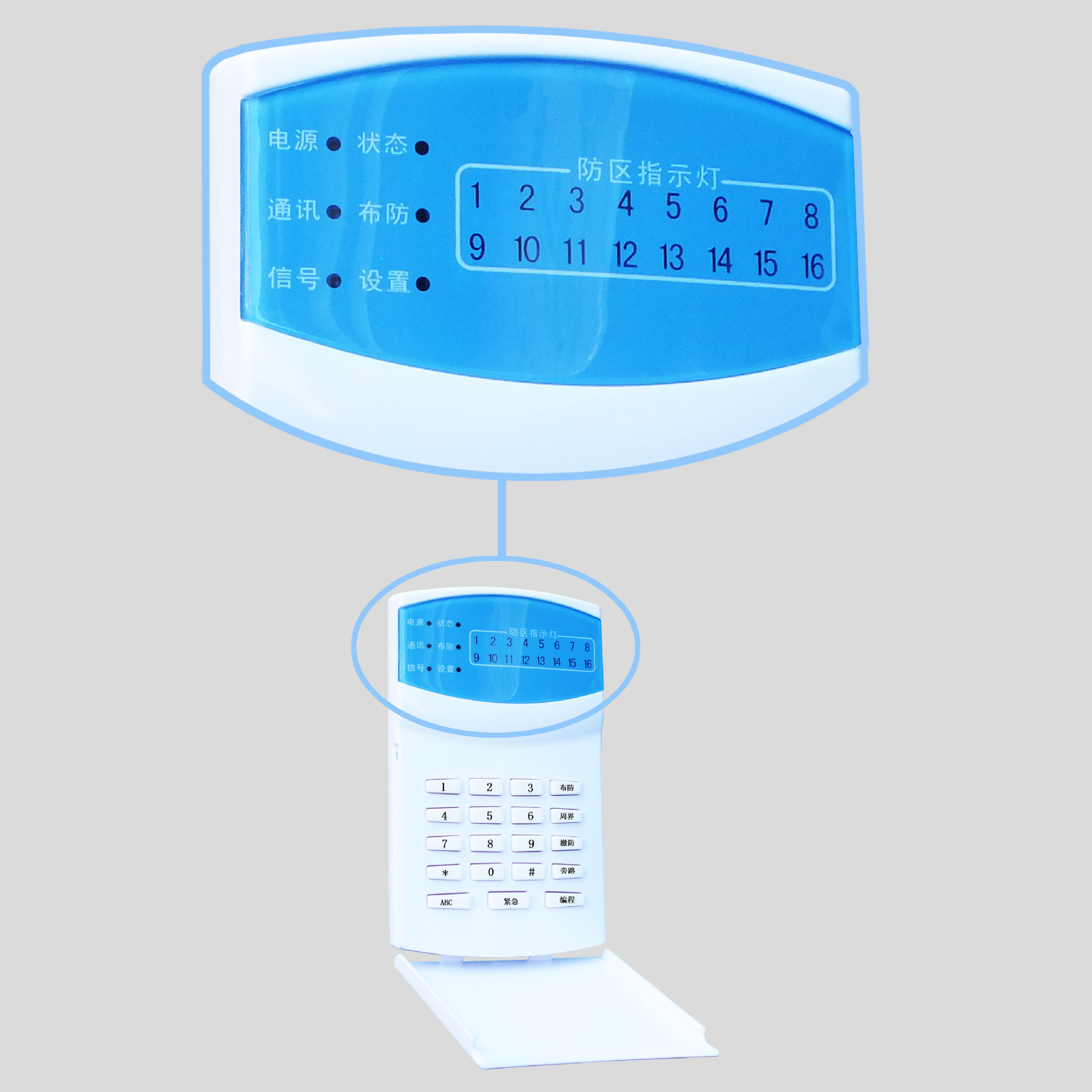

B-3:LED键盘镜片详图
● LED显示
所有的布撤防、报警、旁路、及相应的防区号都在LED上直观显示。
C-1：单防区扩展模块SS-801
●485总线通讯方式
●可接入1个有线探测设备，如：对射、探测器等
●体积小，可直接放入探测器内
C-2：单防区扩展模块SS-801地址码
通过该地址码可以给对射、红外探测器等设备编辑独一无二的地址编号，一旦接到报警信息则
可以通过该地址码知道报警的具体位置！
C-3：单防区扩展模块SS-801接线说明
可以通过该地址码知道报警的具体位置！ E-1报警联动警示牌
● 高档铝材外壳。
● 高透明亚克力面板
● 布防显示红色灯光。
● 撤防显示蓝色灯光。
● 报警时红色、蓝色灯光快速交替闪烁。
●集联动报警提示和震慑于一体！实用大方！
E-2：报警联动警示牌侧面
|
