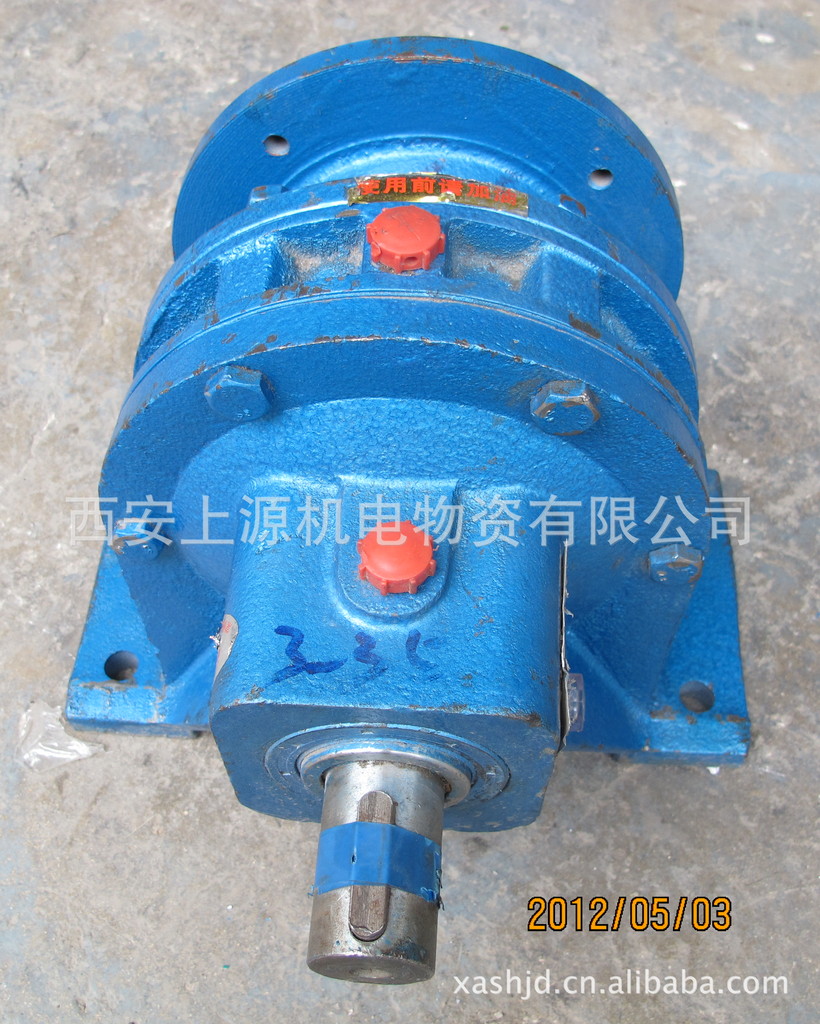

“国安牌”摆线针轮减速机是K-H-V少齿差行星原理及摆线针齿啮合的新颖传动机械,广泛应用于各种传动机械中的减速机构,如:纺织印染、轻工食品、冶金矿山石油化工、起重运输及工程机械等领域中的驱动和减速装置。其质量优良,性能可靠、规格齐全、性价比高,荣获了机械工业部和江苏省优质产品称号。
H-V齿差行星式传动原理及摆线针齿啮合的新颖传动机械,广泛应用于各种传动机械中的减速机械,如:纺织印染、轻工食品、冶金矿山、石油化工、起重运输及工程机械等领域中的驱动和减速装置。
行星摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。
在输入轴上装有一个错位180度的双偏心套,在偏心套上装有两个称为转臂的滚柱轴承,形成H机构,两个摆线轮的中心孔即为偏心套上转臂的滚道,并由摆线轮与针齿轮上一组环形排列的针齿相啮合,以组成齿差为一齿和内啮合减速机构,为了减小摩擦,在速比小的减速机中,针齿上带有齿套。
当输入轴带着偏心轴转动时,由于摆线轮上齿廊曲线的特点及其受针齿上针齿限制之故,摆线轮的运动成为既有公转又有自转的平面运动,在输入轴正转一周时,偏心套亦转动一周,摆线轮于相反方向转过一个齿从而得到减速,再借助W输出机械,将摆线低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。
特点是:
1、高速比和高效率
单级传动比达1:87,平均效率在92%以上,双级传动比可过7569,如果采用多级伟动,传动比更大。
2、结构紧张状态体积小,
由于采用了行星原理,输入轴与输出轴在同一轴心线上,使其机型获得尽可能小的尺寸。
3、运转平稳噪声低
摆线针轮啮合齿数较多,重叠系数大,且具有机件平衡的机理,使振动和噪声限制在最小程度。
4、使用可靠,寿命长、
因主要零部件采用耐磨良好的轴承钢制造,经淬火处理(HRC58-62)获得高强度,传动件接触部分采用滚动摩擦,所以经久耐用寿命长。
5、维修和保养方便
设计合理、维修方便容易分解安装,最少零件企数以及简单的润滑,使摆线针轮减速机深受用户的依赖。
型号为:B系列摆线针轮减速机、X系列摆线针轮减速机
B系列摆针轮减速机有:
BW脚板式卧装双轴型摆线针轮减速机
BL法兰式立装双轴型摆线针轮减速机
BWY脚板式卧装专用电动机直联型摆线针轮减速机
BLY法兰式立装专用电动机直联型摆线针轮减速机
BWD脚板式卧装普通电动机直联型摆线针轮减速机
BLD法兰式立装普通电动机直联型摆线针轮减速机。
X 系列摆线会针轮减速机有:
XW脚板式卧装双轴型摆线针轮减速机
XL法兰式立装双轴型摆线针轮减速机
WXY脚下板式卧装普通电动机直联型摆线针轮减速机
XLY法兰式立装普通电动机直联型摆线针轮减速机
XWD脚下板式卧装专用电动机直联型摆线针轮减速机
XLD法兰式立装专用电动机直联型摆线针轮减速机
特殊电动机类型:
防爆电动机、调整电动机、专用支流电动机、平面制动电动机、变频电动机、船用电动机、油马达等等。
本公司还经营各种三相异步电机:
Y、Y2、Y3系列;
YB2、YBK2、YBS(DSB)防爆电机系列;
YZ、YZR、YZTD、JZR起重系列;
JER2、YETD、YSZ电机系列;
YCT调速电机系列;
YD、YEJ、YDEJ、YDEZ系列;
ZDY系列、
ZD系列、
YZS振动系列电机
Z2、Z4、YL直流电机、微型直流电机;
各种型号的减速机等。
