商场无线智能视频客流量分析统计系统│人数统计器│计数器

一、系统概述：

   “WINDRN稳准”牌WZ1020嵌入式3D智能视频客流计数器采用网络视频编码模块和先进的智能分析统计算法,以及采用了最新的德州仪器(Texas Instruments) 达芬奇(Da Vinci) DSP处理器,外型小巧，功能强劲。支持FULL D1分辨率&25帧，支持三种国际标准编码方式(分别是H.264、MPEG4、 MJPEG)，支持双码流及双向语音；支持智能视频分析目标计数功能，能很好的统计监控场景中的目标物体。

二、系统优势和特点
    WINDRN稳准嵌入式智能视频客流量计数器，是在原有计数器基础上综合了新技术和用户实际需求研发而成，各方面性能均有极大提升，为目前视频客流处理器的升级产品。
●进出双向计数，自由设置方向，可监控人员进出的时间、方向、数量，有效控制场内客流数量；
●采用TIDavinci系列 DSP, 内嵌智能视频分析算法，不依赖服务器而独立工作；
●支持H.264,MPEG-4,MJPEG 25/30 帧 @ D1；
●全国首创测肩宽过线计数规则；

●系统设备工作不受光线、阴影的影响，也不受人员秃头或佩戴各式帽子的影响，彻底解决智能视频抓人头算法缺陷；

●支持抗锯齿(DSP)；
●支持 SD卡 (扩展存储)；
●支持 WiFi卡 (无线网络)；
●支持智能分析目标统计功能；
●支持 PUSH STATIC DATA；
●支持标准RS485通讯和TCP/IP通讯；
●客流量数据和视频监控实时记录；
●检测系统和数据处理通讯系统集于一身，故障死机设备自动重启；
●封闭式保密型铝合金外壳设计，保证客流量信息安全。
●单机可监测单独通道，多机组网可监测多个通道或多个异地区域，系统可采用TCP/IP和485串口传输方式;
●内置成熟的RS485方式进行数据的传输，可加载中继器，有效延长通讯距离;
●内置成熟的TCP/IP网络接口，可做局域网和广域网传输；
●统一标准、集中管理、分布架构、区域授权；
●系统的设计技术先进、成熟、实用，产品的选择标准、规范；
●系统安装运行、维护成本低，使用寿命长，安全，可靠。

三、系统组成：

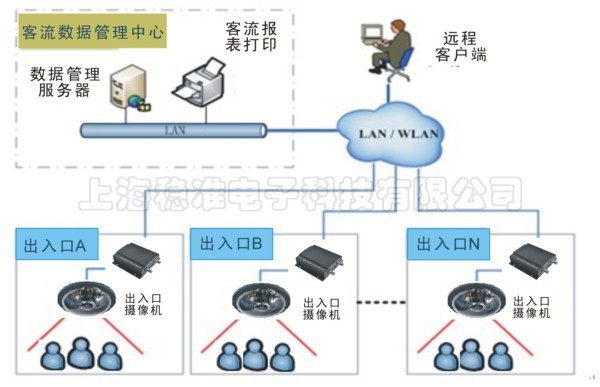

    利用“WINDRN稳准3D嵌入式智能视频客流量分析统计系统”将各场所关键通道和区域的客流量进行实时监控、分析，具体系统拓扑图如下图1所示：

   图1：客流统计系统TCP/IP网络通讯拓扑图

    WINDRN稳准嵌入式3D智能视频客流量分析统计系统由“前端”、“传输”，以及“中心”三个模块组成，具体内容那个如下：

一）、前端

    由摄像机、WZ1020嵌入式3D智能视频客流计数器组成，主要对各关键通道的客流量进行实时的监控、处理，以及运算。

    WZ1020嵌入式3D智能视频客流计数器采用网络视频编码模块和先进的智能分析统计算法,以及采用了最新的德州仪器(Texas Instruments) 达芬奇(Da Vinci) DSP处理器,能很好的统计监控场景中的目标物体，从而实现了对通道过往客流量的准确计数以及视频录像等功能。

二）、传输

图2：TOTOLINK N200UA 150M USB无线网卡

   传输的方式采用WIFI无线网络，负责将WZ1020嵌入式3D智能视频客流量计数器采集的数据进行实时传输到WINDRN稳准客流数据管理中心系统；整个系统的传输采用独立开发的通讯编码格式，从而保证了整个系统在通讯上的安全、可靠、稳定，防止恶意的复制与侦测。

三）、中心

   中心的“WINDRN稳准客流数据管理中心系统”包括“客流数据采集程序”、“客流数据报表管理系统”。

   “客流数据采集程序”主要负责客流数据的采集；“客流数据报表管理系统”主要负责客流数据信息的查询、分析和统计，以及日/周/月/年报表的生成等(具体请详见“五、客流数据报表管理系统”)。

四、技术参数：

五、客流数据管理系统管理系统：

    客流采集程序是稳准客流信息采集系统必备的后台管理软件，把采集到的客流数据通过网络形式上传到服务器，服务器通过专用软件对原始数据进行分析。WINDRN客流量采集软件（V2.0版本）可以同时兼容串口通讯和TCP网络通讯数据采集，以及将本地数据库客流数据与远程服务器数据库客流数据进行自动上传。

    WINDRN稳准客流数据报表管理系统是WINDRN稳准客流量分析统计系统必备的报表管理分析软件， 该系统采用BS结构、以及多用户多权限管理设计，在确保数据保密性的同时可满足不同管理层人员的实际需求。系统分析报表丰富，用户可根据实际需求进行查询客流数据报表，以及分析数据图表，并可导出EXCEL数据表格功能。

 图3：系统登录界面

 图4：实时监控界面

图5：任意时段各通道分时客流统计界面

图6：月各通道分时客流统计界面

六、注意事项：

1、以上报价为未税价，含税价需另加17%，我司为一般纳税人企业，开17%增值税发票，客户需要在开票前提供增值税开票资料；

2、产品清单：WZ1020嵌入式3D智能视频客流计数器1台、WINZ-212A高解半球摄像机1台（镜头跟安装高度不同而配置）、WZ1020视频客流计数器专用电源1只、WINZ-AP客流采集程序1套、WINZ-RS客流数据报表管理系统1套；系统中涉及的USB无线网卡、摄像机电源用户另外够买。
