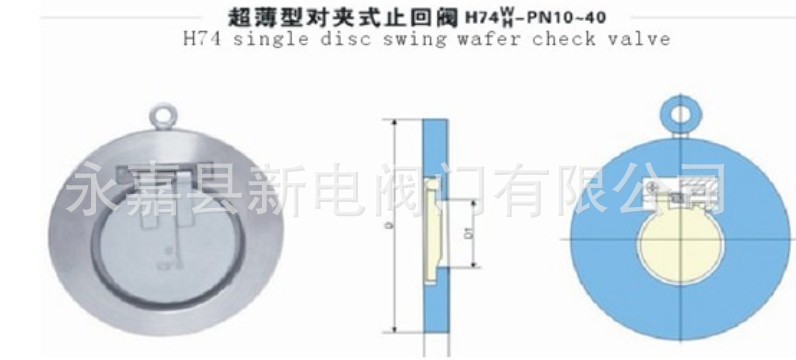

H74单瓣旋启式对夹止回阀结构图

一、产品及用途及特点　

本止回阀H74，单瓣旋启式对夹止回阀，结构简单止回动作快，密封性能好，安装方便，不受空间位置限制，体积小，维修方便。它的运用范围广泛：凡水，油品，蒸汽，酸碱性液体均可使用，实现自动止回。

二、产品技术参数：

公称通径：DN（MM）50-300

公称压力：PN（MPA）：1.6，2.5，4.0

阀体材质：WCB，304，316，316L

三、主要零件材料：

 四、适用工况

 H74W-16C    适用介质：水，蒸汽，油品等    适用温度： -29~425C

 H74W-16P     适用介质：硝酸等腐蚀性介质     适用温度：-196~540C

 H74W-16R     适用介质：醋酸等腐蚀性介质     适用温度：-196~540C

五、执行标准

 JB/T74-90，GB/T9112-9124，HG2059-2061, ANSI B16.5

六、产品外形尺寸及重量

客户须知：

1、客户在合同中注明产品型号材质尺寸。

2、客户在合同中注明产品交货期，交货地。

3、客户有特殊要求及时与我司联系。
