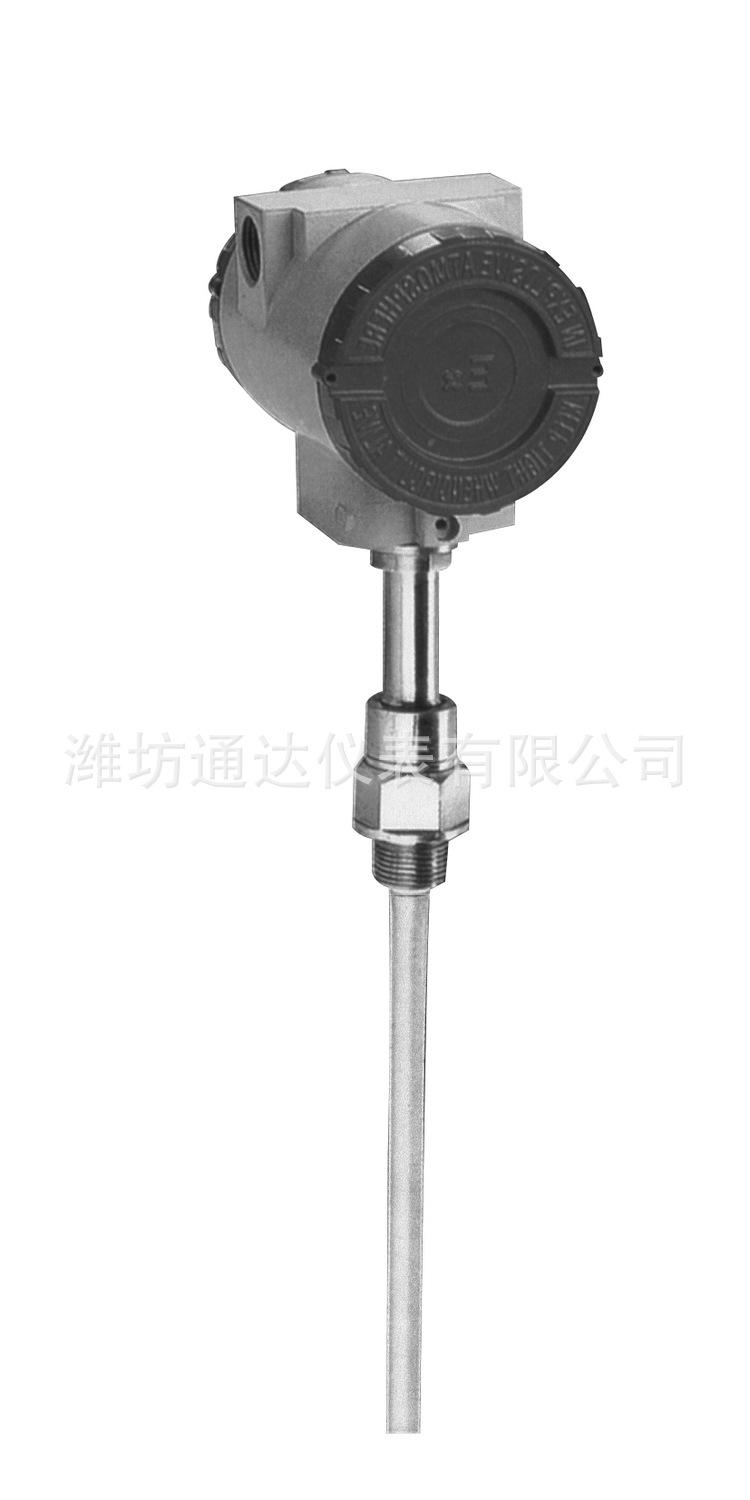

UDX型射频电容式物位变送器
一、 概述UDX型射频电容式物位变送器是利用电容量的变化来测量容器内介质物位的仪表。它可以输出4～20mA两线制标准电流信号。其主要用于容器中导电或非导电液体或固体的物位测量，并可直接与本公司配套光柱数显仪表或微机相连。可以很容易测量如高温、高压、真空、强腐蚀等介质的物位，能够满足于不同要求的如污水、污油、熔融介质、固体颗粒等的物位测量和控制。
二、 特点
1、应用广泛。能可靠的测量几乎所存的过程介质的物位，而不受传感器上温度、湿度的变化的影响，体现了独特电路设计的优点。
2、可针对导体和非导体容器分别采用不同结构形式的电极，来实现测量物位高低变化的目的，体现了结构设计的特点；
3、高可靠性、通用性，没有易损的可动部件，因而使用寿命长；
4、采用二线制DC 4～20mA标准电流输出信号和本安型设计；
5、电容量范围可调，可适应于几乎所有场合的不同介电常数的液体、颗粒状或粘稠状材料以及混合介质的测量；
6、采用顶装式结构，安装调试方便，勿须另设旁路管道、密封村料和各种阀门成本低，便于广泛推广普及。
三、 主要技术指标
测量范围：0.3～20m范围内任意选用
精 度：±0.5%
工作压力：1.6MPa或2.5MPa
工作温度：-80～+230℃
环境温度：-40～+65℃
相对湿度：＜85％
输入电压：额定电压为DC 24V(最低9V，最高28V)
输出信号：二线制 DC 4～20mA
负载电阻：＜Rt=(Us-12V)/0.02A额定负载电阻为250Ω
测量介质：相对介电常数为1.5以上的所有液体和固体介质（参见常用介质相对介电常数表）
电容量范围：20PF/lnF/5nF;可调
零点调节范围：（4mA）：0％～80％测量范围
量程调节范围：（20Ma）：20％～100％测量范围
防护等级：IP65
防爆保护：Exia/ibⅡBT6,本安型敷设电缆的电感、电容量不超过2mH、0.08μF
连接接口：螺纹M20X1.5或DN20法兰连接（设备接口部分用）
四、 结构原理
UDX型射频电容式物位变送器为射频电容法测量原理，以被测介质浸没探极的高度反映出电容量的变化；经电路转换为与之对应的DC4～20mA标准电流信号输出。 电路原理即由脉冲发生电路产生频率稳定的射频时钟信号，输入测量模块内的相移电路，输出信号与被测电容呈严格的线性关系，再经鉴相、放大后转换为电流输出信号。
五、 应用注意事项电容式物位变送器主要用于容器内导电、非导电的液体或自由流动固体料位的测量。 在其测量时，我们需要考虑如下问题：
（1） 电极是否能与容器内被测介质始终保持接触；
（2） 电极是否允许有轻微的机械负载；
（3） 仪表是否固定在牢固无振动的地方；
（4） 电极一般采用垂直安装，电极的最下端是否低于被测介质的最低物位以下（可以根据容器的高度确定所需物位下限值）；
（5） 确定被测介质相对介电常数是否稳定是准确测量的前提；
（6） 确定介质的导电性是否属于：A：非导电介质，B导电介质；
（7） 介质是否有腐蚀性、粘性物或沉淀物；
（8） 引起测量误差的常见情况：剧烈的波动、拱起的泡沫、粘性的介质。
六、 安装与调试
1．机械安装 变送器和探极间分为联体式和分体式两种结构方式，选型时视现场的具体使用情况而定。被测介质温度＜65℃并无腐蚀性气体直接侵蚀变送器时，可选用联体式结构；当被测介质温度＞65℃且具有腐蚀性气体溢出时，应选用分体式结构方式，以保证变送器脱离热源和气体侵蚀，这样能够可靠工作。 如果物位计在卧式圆柱形罐或非导电材料制造的容器上安装时，则必须将电极套在金属管内安装。对于易于弯曲的缆式电极应通过一个绳套或一个重物固定在容器的底部。电极应避开加料物流的方向，以免使电极受到冲击而损坏电极，同时也应采取必要的减震措施。 常见安装方式见图4。物位变送器与液体接触部分由不锈钢制造。
2．电气连接 连接电缆可通过一密封套引入壳体。此电缆的横截面积应在0.5～2.5mm2之间。当在危险区使用时，必须使用本安型仪表和电缆，并在电路中安装有齐纳安全栅。 我们推荐使用一根2×0.75mm2的屏蔽电缆用作连接电缆，在电源端接地屏蔽，即与仪表外壳上的接地螺丝相连，并与设备的接地保护线相连。
3．调试 变送器在出厂时已按铭牌标注量程精确校正，只要不需改变量程，"量程"电位器不必调整，只校正"零点"即可。而量程改变后，"量程"与"零点"需要反复调整几次才能完成。 安装完毕后，输出信号线的"+"端串入毫安电流表，当液位处于最低位时，调整"零点"电位器，使输出为4mA，并偏正一点；当液位到达满度规定值时，调整"量程"电位器，使输出为20mA即可。如此再重复调整1～3次，校正完成。
七、 用户订货须知订货时请注明：
1． 型号名称 2． 测量高度 3． 安装总高度（包括测量高度） 4． 被测介质压力、温度及介质名称
