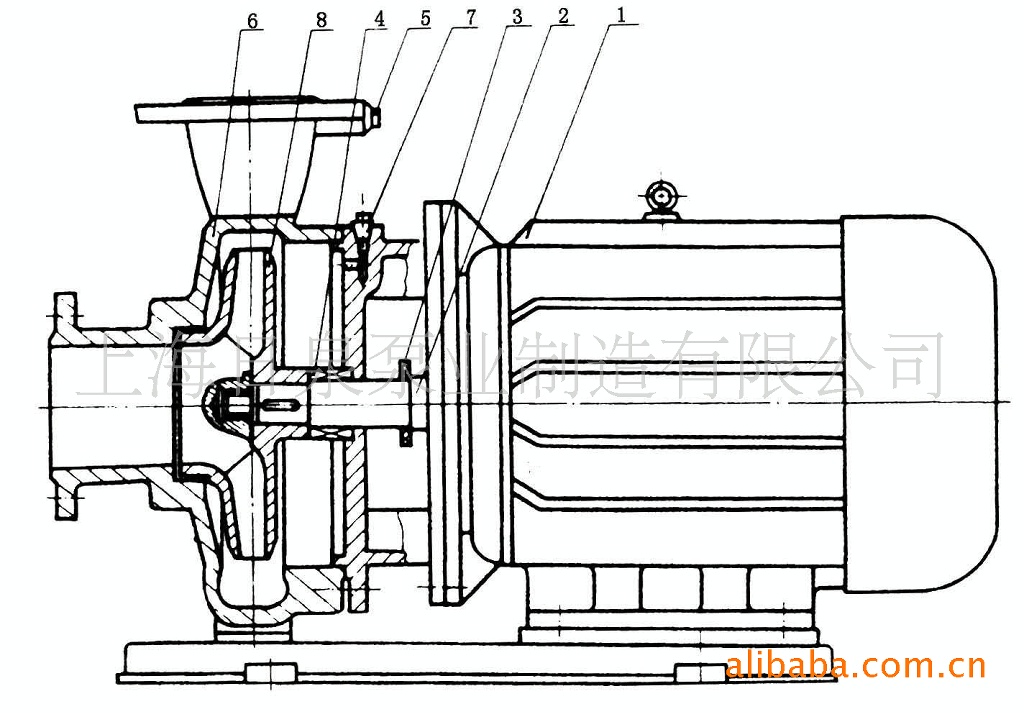

四、结构图：

1 电动机：直接与水泵联接传送动力，采用名牌电机。
2 泵轴：与电机同轴，为电机加长轴，确保了轴的同心，使泵运转平稳。无噪音和振动现象，采用镀铬处理，增强了使用寿命。
3 挡水圈：防止因密封漏水而使电机进水。
4 机械密封：采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温。高压机械密封，运行寿命长，不渗漏，对轴无磨损，不积水垢，保证工作环境的整洁。
5 取压塞：可安装压力表直观监控泵的正常高效运行
6 泵体：压出塞和吸入室采用优秀水力模型设计而成，既美观又高效，设有安装底脚，便于安装和运行稳固。
7 放气塞：灌泵时排净泵内空气，保证了泵的正常启动。
8 叶轮：采用先进的水力模型设计而成，具有高效率，可靠性好等特点。

六、起动与停车

起动前准备：

1、试验电机转向是否正确，从电机顶部往泵看为顺时针旋转，试验时间要短，以免使机械密封干磨损。

2、打幵排气^使液体充满整个泵体，待满后关闭排气阀。

3、检查各部位是否正常。

4、用手盘动泵以使润滑液逬入机械密封端面。

5、高溫型应先逬行预热，升溫速度50℃/小时，以保证各部受热均匀。

起动：

1、全开进口阀门。2、关闭吐出管路阀门。3、起动电机，观察泵运行是否正桷。4、调节出口阀幵度以所需工况，如用戶在泵出口处裝有流靈表或压力表，应通过调节出口阀门幵度使泵在性能参数表所列的颔定点上运转，如用戶在泵出口处装有流量表或压力表，应通过调节出口阖门幵度，测璗泵的电机电流，使电机在额定电流內运行，否则将造成泵超员荷运行（即大电流运行）至使电机烧坏。调正好的出口阀门幵启大与小和管道工况有关。5、检査轴封泄漏情况，正常时机械密封泄漏应小于3滴/分。6、检查电机、轴承处溫升≦70℃。

停车：

1、高溫型先降溫，降溫速度〈10℃/分，把溫度降低到80℃以下，才能停车。2、关闭吐出管路阀门。3、停止电机。4、关闭进口阀门。5、如长期停车，应将泵內液体放尽。

七、泵的维护

1、运行中的维护：

（2）进口管道必须充满液体，禁止泵在汽蚀状态下长期运行。（2）定时检查电机电流値，不得超过电机颔定电流。（3）泵进行长期运行后，由于机械磨损，使机组噪音及振动增大时，应停车检查，必要时可更換易损零件及轴承，机组大修期一般为一年。

2、机械密封维护：

(1）机械密封润滑应清洁无固体颗粒。（2）严禁机械密封在干磨情况下工作。（3）起动前应先盘动泵（电机）几圈，以免突然起动造成石墨环断裂损坏。（4）密封泄漏量允差3滴/分。否则应检查。
