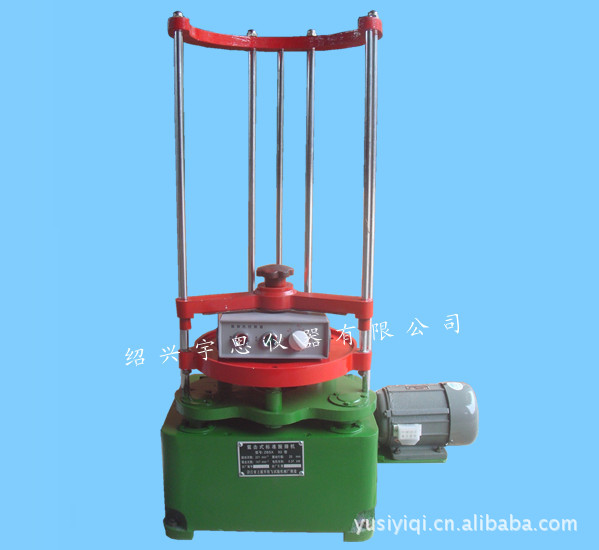

ZBSX-92A顶击式电动振筛机

一、概述

ZBSX-92A顶击式电动振筛机（震摆仪）适用于公路、建筑、地质冶金科研等部门的试验室对物料进行筛分分析，每次开机5分钟，既方便又简单完成分级工作。整套结构由电动机控制箱，摆动座、定时器、夹筛盘、套筛等部分组成。具有体积小、重量轻、外泽美观优雅，其结构先进，性能良好，转幅度大，振击力强，筛分效果好，使用装夹方便灵活。

二、顶击振筛机原理

顶击式振筛机（分样筛振摆仪）主要由摆动机构、震击机构、夹紧机构等部分组成。电动机通过转动轴，蜗轮付带摆动架上的主偏心轴旋转，从而又连带动其它两个付偏心轴回转促使整个筛组的摆动半径，也等于偏心距的平面圆周摆动。同时在同一台电动机带动另一对蜗轮付通过凸轮，顶杆装有筛组的摆动架，周期地顶起靠自重下落在机座的砧座上，使摆动架得到平面圆周摆动的同时进行震击。

三、技术参数

1、筛子直径：ø200- ø300mm

2、筛子叠高：400mm

3、筛座震幅：8mm

4、振击次数：147次／分

5、筛摇动次数：221次／分

6、回转半径：12.5mm

7、电机功率：0.37KW

8、电动机型号：A07124

9、电机转数：1400次/分

10、电压: 380V

11、外形尺寸：（长×宽×高）600×400×800mm

12、总重量：120Kg

四、振筛机与筛子使用说明

1、在按放筛子时，应按照筛孔大小顺序迭放，同时另加一个筛子底盘。

2、将需筛分化验的物料倒入最上层的筛子内，盖好筛盖然后按放在振摆仪承筛座内。

3、反时转夹筛盘上的胶木手柄，将整个夹筛盘向下滑在套筛上，然后，再顺时针旋转夹筛盘上胶木柄，其内的顶杆轴夹紧承座，把整套分样筛固紧。

4、把振摆仪上的定时器旋钮拨到筛析所需时间，打开电源开关，振摆就会开始筛转式的工作。

5、待定时器到达先定时间的定位，振摆仪自动停止工作。

6、反时针旋转夹筛盘上的胶木手柄将央筛盘松开并向上提，固定在滑套上，取下分样筛。依次将需析后残留在各号筛子内的物粒用天平称重精确到检析比例。

7、初次工作时无上下震动，因电机倒转，请将电源线头调换一下。
