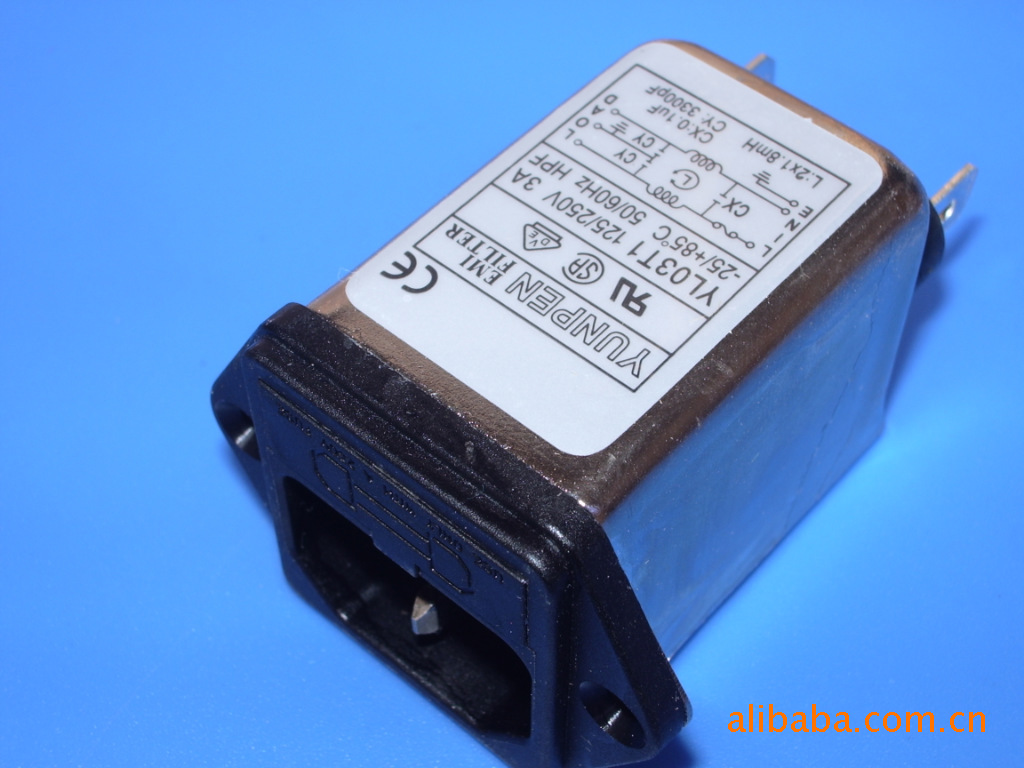

YL10T1 YL01T1滤波器 YUNPEN滤波器
YL-T1 SERIES |
1. 特點- T1 輸出端子使用快速端子
- 可選擇搭配或不搭配電阻
- 提供不同電容值的選擇
- 各國安規取得：UL,CSA,VDE、SEMKO、DEMKO、FIMKO、NEMKO
|
|
2. 規格
| 項目 / 型號 | YL01T1 | YL03T1 | YL06T1 | YL10T1 | | 額定電壓 | 125/250V AC | 125/250V AC | 125/250V AC | 125/250V AC | | 額定電流 | 1A | 3A | 6A | 10A | | 洩漏電流 | 0.8mA MAX 250V,50HZ | 0.8mA MAX 250V,50HZ | 0.8mA MAX 250V,50HZ | 0.8mA MAX 250V,50HZ | | 耐電壓 | 線對線
線對地 | 1450V DC
2250V DC | 1450V DC
2250V DC | 1450V DC
2250V DC | 1450V DC
2250V DC | | 絕緣阻抗 | 100M ohm MIN 250VDC | 100M ohm MIN 250VDC | 100M ohm MIN 250VDC | 100M ohm MIN 250VDC | | 直流阻抗 | 0.5 ohm MAX | 0.2 ohm MAX | 0.15 ohm MAX | 0.1 ohm MAX | | 溫度上升 | 30C MAX | 30C MAX | 30C MAX | 30C MAX | | 溫度使用範圍 | -25 ~ +85C | -25 ~ +85C | -25 ~ +85C | -25 ~ +85C | | CX | 0.1uF Max | 0.1uF Max | 0.1uF Max | 0.1uF Max | | CY | 3300pF Max | 3300pF Max | 3300pF Max | 3300pF Max | | 電阻 | 1M,10M/ohm | 1M,10M/ohm | 1M,10M/ohm | 1M,10M/ohm | | 電感值 | 3.7mH | 1.8mH | 0.7mH | 0.3mH | | 衰減量 | NORMAL MODE 25dbMIN
COMMON MODE 25dbMIN | 0.40 ~ 50MHZ
0.10 ~ 45MHZ | 0.50 ~ 50MHZ
0.13 ~ 50MHZ | 0.80 ~ 40MHZ
0.50 ~ 47MHZ | 1.20 ~ 50MHZ
1.50 ~ 50MHZ |
3. 衰減量 (0.1uF,3300pF) COMMON MODE (LINE TO GROUND) IN 50 OHM SYSTEM | TYPE | CURRENT | FREQUENCY-MHZ | RATING | 0.15 | 0.5 | 1.0 | 5.0 | 10.0 | 30.0 | YL01T1 | 1A | 28 | 39 | 41 | 37 | 38 | 23 | YL03T1 | 3A | 21 | 28 | 33 | 38 | 39 | 48 | YL06T1 | 6A | 13 | 22 | 28 | 44 | 46 | 49 | YL10T1 | 10A | 6 | 15 | 21 | 33 | 39 | 38 | DIFFERENTIAL MODE (LINE TO LINE) IN 50 OHM SYSTEM | YL01T1 | 1A | 8 | 19 | 28 | 42 | 42 | 28 | YL03T1 | 3A | 11 | 21 | 23 | 43 | 45 | 47 | YL06T1 | 6A | 6 | 16 | 21 | 41 | 44 | 37 | YL10T1 | 10A | 5 | 14 | 10 | 54 | 44 | 40 |
4.線路圖
5. 尺寸圖 YL01T1~YL10T1
 |
