弹性定位销/定位衬套

弹性定位销/定位衬套

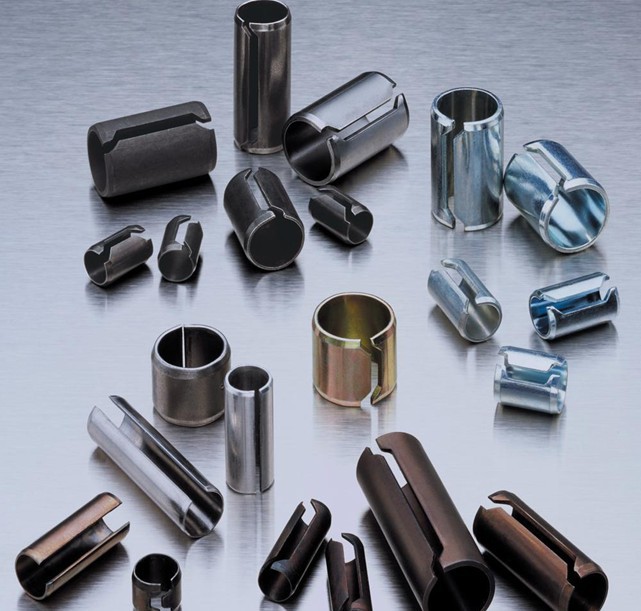

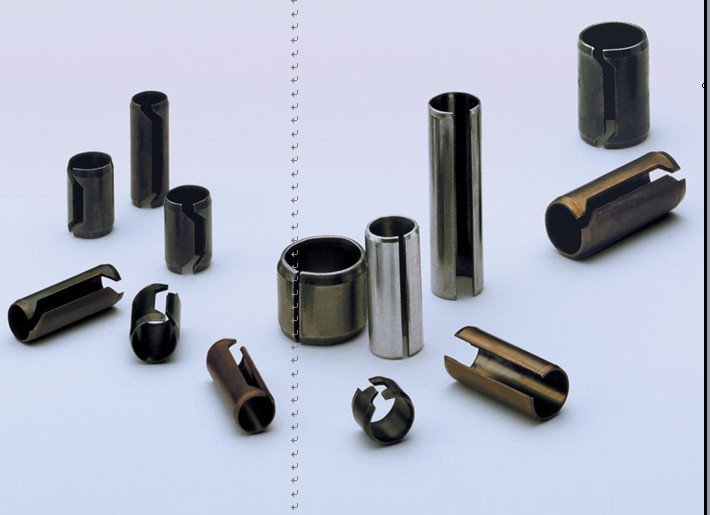

SPIROL卷制成型的硬化定位衬套旨在达成以下一个或多个目标：

¥     对准接合部件，

¥     无需钻单独的螺栓孔，

¥     避免螺栓受到剪切荷载影响，和/或

¥     保持接合完整性。

虽然这些空心的轻质衬套不是精加工产品，不需要精确钻孔，但它们能节省部件和孔加工成本，只要遵循设计原则，就能精确定位。将定 位衬套的内孔与螺栓匹配可以进一步节省另行钻螺栓孔的成本。此设计理念还能避免螺栓受到垂直作用于螺栓的剪切载荷的影响，隔离拉 向载荷对螺栓产生的力。作用于螺栓接合部位的剪切力会导致接合构 件前后滑动，从而导致螺栓和螺母旋转，造成预紧力降低。在短螺栓压缩量更小的情况下，这种影响尤为明显。

我们与挑战同在！

产品特点和优点

  引入倒角

定位衬套两端整个外缘的斜入式斜面设计专门用于方便插入，并在安装过程中 避免刮削衬套。

可控的内径

定位衬套的内径专门用于提供螺栓穿过衬套的间隙，以便将对准的部件固定在 一起。这避免了螺栓受到剪切载荷的影 响，并提高了接合完整性。它还节省了 另外钻孔的成本。
