静电放电发生器（静电枪）ESD-20G完全符合IEC61000-4-2和GB/T17626.2标准的要求，
静电放电发生器在为评定电气和电子设备经受静电放电时的性能制定一个共同的准则，该技术
已达到国内领先水平．
符合 IEC61000-4-2 和 GB/T17626.2 标准的要求；
超大液晶显示， 智能控制高压输出, 体积小，重量轻，操作方便；
内置IEC四级标准放电模式，实现按标准规定自动放电；
内置温湿度传感器，及时记录现场试验环境；
RS232接口，PC控制操作；
可选配远程无线遥控器，实现掌上操控。、
项目 I tem
输出电压 Output vol tage
输出电压极性 Polari ty
放电电容 Energy storage capaci tance
放电电阻 Discharge resistor
放电电流上升时间 Current rise t ime
工作形式 Operat ion modes
放电次数设定 Numbers of discharge
放电形式 Discharge modes
正/负 或交替
0. 1—±20kV±5%
ESD-20G
150pF
330Ω
0.7~1ns
放电时间间隔在0. 1~99.9s之间，
操作方式自由切换，
如20PPS放电，自动放电等
1~9999或无限次
接触放电 Contact discharge
空气放电Air discharge
内置标准等级 Inlaid standard grades 四级IEC放电标准实现自动测试

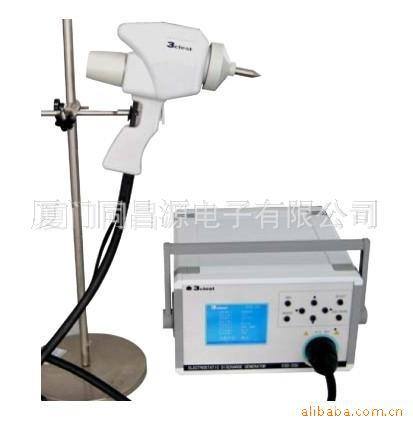

智能型静电放电发生器
Elect rostat ic discharge Generator ESD-20G
主要技术参数
静电放电的严酷度等级 静电放电发生器简图
Speci?cat ions
静电放电发生器（静电枪）ESD-20G完全符合IEC61000-4-2和GB/T17626.2标准的要求，
静电放电发生器在为评定电气和电子设备经受静电放电时的性能制定一个共同的准则，该技术
已达到国内领先水平．
符合 IEC61000-4-2 和 GB/T17626.2 标准的要求；
超大液晶显示， 智能控制高压输出, 体积小，重量轻，操作方便；
内置IEC四级标准放电模式，实现按标准规定自动放电；
内置温湿度传感器，及时记录现场试验环境；
RS232接口，PC控制操作；
可选配远程无线遥控器，实现掌上操控。
NEW
高压直流电源
放电电极
放电回线连接
放电开关
Rc
50-100M Rd
330
Cs
150pF
? ?
严酷度等级
1
2
3
4
X
接触放电
测试电压(±kV)
2
4
6
8
特殊
气隙放电
测试电压(±kV)
2
4
8
15
特殊
IEC61000-4-2/GB/T17626.2
工作电源 Power in AC220V±10%,50Hz
环境温度 Operating temp 15-35℃
外形尺寸 Dimensions(D×W×H) 320×250×175
