楔块式单向超越离合器
CK-A40110 CKA40110 XKA40110 CAMA40110型单向超越离合器
源自德国技术、缔造精湛品质
(国家行业标准型号为CK-A CKA XKA CAMA型)
产品概述:
CK-A40110为无轴承支撑的楔块式单向超越离合器,内径40mm、外径110mm,内外环用键联接到轴和毂上。径向尺寸与标准轴承尺寸相同。使用时需配合轴承安装,以承受轴向负载与径向负载。出厂时已加注润滑脂。标准安装方式为CK-A型号与轴承同轴并排,相同的公差要求。
该系列常用于提升机、输送机以及包装、印刷、食品、医疗、纺织、化工等机械设备上。
关于型号的说明:德国产品型号为CAMA型,国内厂家仿制为CK-A、CKA、XKA型。

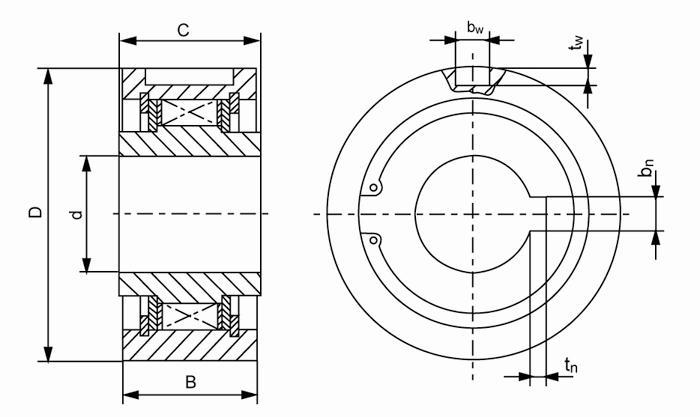

产品示意图及尺寸参数:

NUODE 型号 | 额定扭矩 | 超越时 | 外形尺寸[mm] | 重量 | |||||
外环尺寸 | 内环尺寸 SIZE | ||||||||
D | B | bw×tw | d | C | bn×tn | ||||
CAMA1250 | 32 | 2500 | 50 | 22 | 3x1.8 | 12 | 24 | 3x1.4 | 0.24 |
CAMA1270 | 150 | 1500 | 70 | 30 | 8x4.0 | 12 | 32 | 3x1.4 | 0.35 |
CAMA1542 | 54 | 2500 | 42 | 23 | 3x1.8 | 15 | 24 | 3x1.4 | 0.17 |
CAMA1747 | 75 | 2250 | 47 | 23 | 3x1.8 | 17 | 24 | 3x1.4 | 0.21 |
CAMA1855 | 50 | 2250 | 55 | 22 | 4x2.5 | 18 | 24 | 4x1.8 | 0.27 |
CAMA2052 | 95 | 2000 | 52 | 23 | 3x1.8 | 20 | 24 | 3x1.4 | 0.25 |
CAMA2060 | 63 | 2000 | 60 | 22 | 6x3.5 | 20 | 24 | 6x2.8 | 0.25 |
CAMA2080 | 200 | 2000 | 80 | 26 | 8x4.0 | 20 | 24 | 6x2.8 | 0.33 |
CAMA2280 | 200 | 1500 | 80 | 30 | 8x4.0 | 22 | 32 | 6x2.8 | 0.84 |
CAMA2463 | 100 | 1800 | 63 | 24 | 6x3.5 | 24 | 24 | 6x2.8 | 0.37 |
CAMA2562 | 145 | 1800 | 62 | 23 | 4x2.5 | 25 | 24 | 3x1.8 | 0.35 |
CAMA2563 | 100 | 1800 | 63 | 24 | 6x3.5 | 25 | 26 | 6x2.8 | 0.48 |
CAMA2570 | 150 | 1500 | 70 | 30 | 8x4.0 | 25 | 32 | 8x3.3 | 0.62 |
CAMA2572 | 180 | 1500 | 72 | 25 | 6x3.5 | 25 | 27 | 8x3.3 | 0.53 |
CAMA2580 | 200 | 1500 | 80 | 32 | 8x4.0 | 25 | 32 | 8x3.3 | 0.90 |
CAMA2585 | 200 | 1500 | 85 | 20 | 5X3.0 | 25 | 32 | 8X3.3 | 0.92 |
CAMA2870 | 180 | 1500 | 70 | 30 | 8x4.0 | 28 | 32 | 8x3.3 | 0.60 |
CAMA28100 | 315 | 1250 | 100 | 32 | 10x5.0 | 28 | 34 | 8x3.3 | 1.15 |
CAMA3072 | 208 | 1500 | 72 | 23 | 5x3.0 | 30 | 24 | 5x2.3 | 0.47 |
CAMA3080 | 200 | 1500 | 80 | 30 | 8x4.0 | 30 | 32 | 8x3.3 | 0.75 |
CAMA3580 | 340 | 1250 | 80 | 28 | 8x4.0 | 35 | 30 | 6x2.8 | 0.69 |
CAMA35100 | 315 | 1250 | 100 | 32 | 10x5.0 | 35 | 34 | 10x3.3 | 1.34 |
CAMA38100 | 315 | 1250 | 100 | 32 | 10x5.0 | 38 | 34 | 10x3.3 | 1.28 |
CAMA4090 | 462 | 1000 | 90 | 28 | 8x4.0 | 40 | 30 | 6x2.8 | 0.87 |
CAMA40100 | 315 | 1250 | 100 | 32 | 10x5.0 | 40 | 34 | 10x3.3 | 1.20 |
CAMA40110 | 400 | 1000 | 110 | 32 | 10x5.0 | 40 | 34 | 10x3.3 | 1.90 |
CAMA45100 | 783 | 800 | 100 | 28 | 8x4.0 | 45 | 30 | 6x2.8 | 1.07 |
CAMA45125 | 800 | 800 | 125 | 37.9 | 14x5.0 | 45 | 38 | 14x3.8 | 1.94 |
CAMA50110 | 850 | 800 | 110 | 28 | 10x5.0 | 50 | 30 | 8x3.3 | 1.59 |
CAMA50130 | 500 | 800 | 130 | 36 | 14x5.5 | 50 | 38 | 14x3.8 | 3.02 |
CAMA60130 | 1050 | 800 | 130 | 34 | 10x5.0 | 60 | 36 | 8x3.3 | 2.16 |
CAMA60140 | 1200 | 750 | 140 | 39.9 | 16x6.0 | 60 | 40 | 16x4.3 | 2.95 |
CAMA70150 | 1850 | 800 | 150 | 40 | 10x5.0 | 70 | 42 | 10x3.3 | 3.36 |
CAMA80170 | 2450 | 800 | 170 | 40 | 12x5.0 | 80 | 42 | 12x3.3 | 4.29 |
CAMA100260 | 4500 | 600 | 260 | 52 | 56X20 | 100 | 60 | 28x6.4 | 15.0 |
产品安装说明及安装范例:
1.在安装之前,请确认离合器内圈的旋转方向(内圈上箭头标示方向)与轴的旋转方向一致。
2.必须配合使用滚珠轴承同轴并排安装,以承受轴向或径向载荷,并注意轴心和外圈保持同一中心,亦可参考下图安装范例。
3.在清洗轴承时,请勿清洗离合器内部,擦拭干净外部即可,请确保外圈的侧面处在垂直或水平位置安装,并免于任何雨水泥浆或不清洁的油品进入离合器内部。
4.推荐轴的外径公差为h7或h8级,外法兰的内径公差为H7或H6,法兰内径与轴心的同轴度应在0.03mm以内。
5.当内径直接承载工作芯轴时,轴表面研磨后硬度须强于HRC56~60,硬化层深度在1.5mm以上,轴表和法兰内孔的表面粗糙度应在1.5以下。
6.将离合器安装到轴上时,应仅对内圈均匀施加压力推入,请勿用锤子直接敲打内圈。往轴上安装时严禁在外圈、挡板上施加任何的作用力。如敲打外圈或挡板,将直接导致离合器挡板变形,这将引起组件的损坏和逆转事故的发生!!!
7.在安装离合器至轴上时应使用平键,间隙配合安装(上图tn方向)。在任何情况下不应使用锥形键、或过盈安装。
8.常温下每使用1500小时(每天8小时计算,约半年),请检查一次润滑脂,补充加注2#高温锂基脂(可从挡板花孔加注润滑脂)。如检测到离合器外表温度在60摄氏度以上时,请检查调整轴和法兰的同轴度,并每月检查一次润滑脂,及时补充加注润滑脂。离合器内部无润滑磨损将直接导致离合器寿命大幅度降低。
