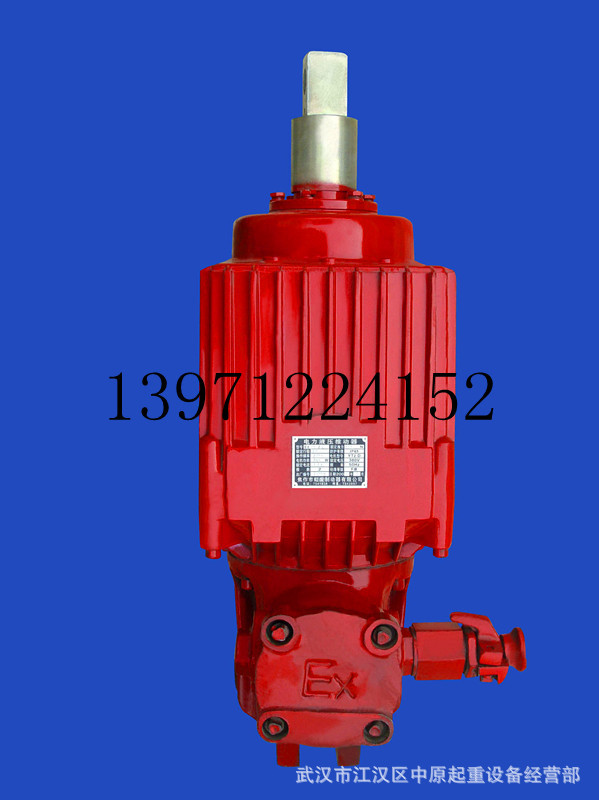

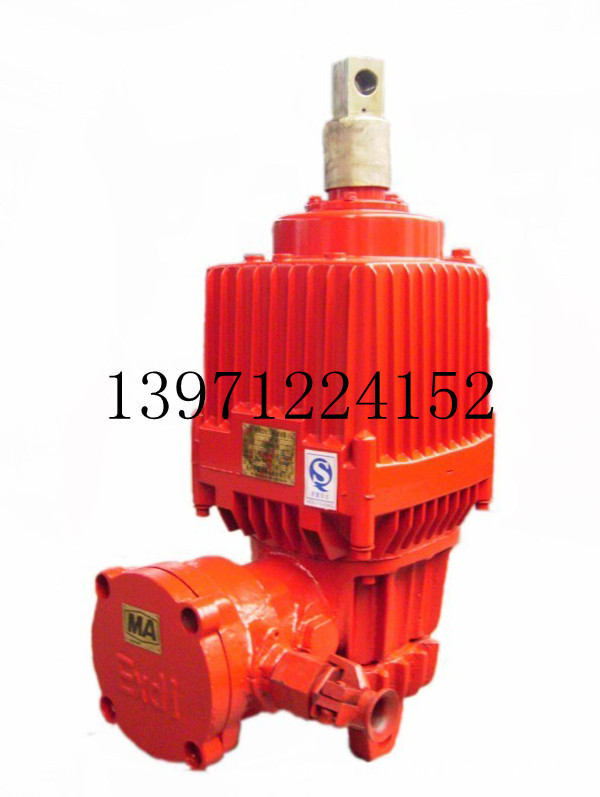

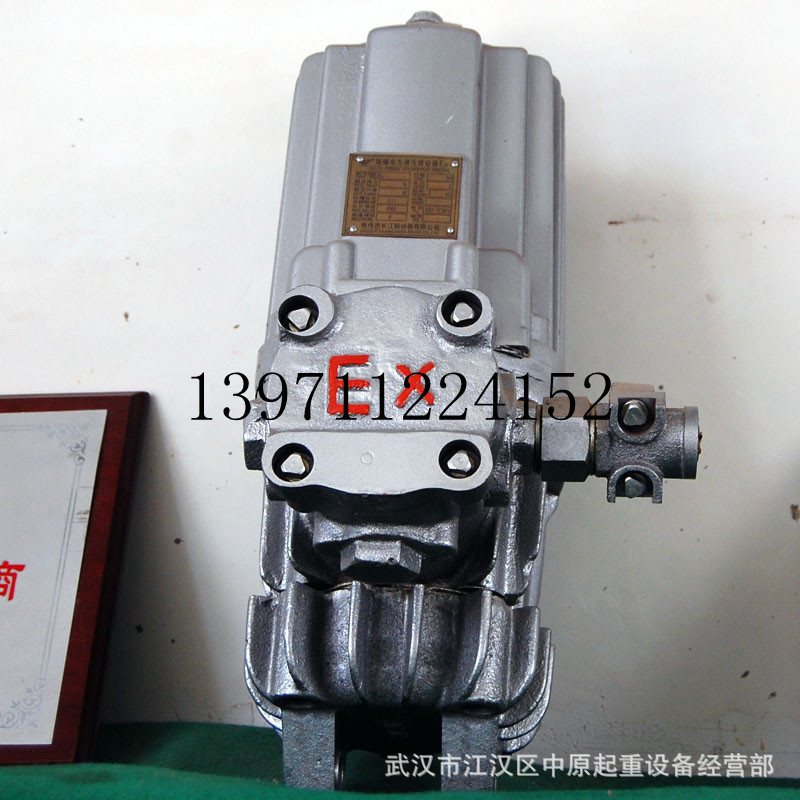

防爆推动器 原厂正品 质量保证

ED电力液压推动器
        Ed23/5，Ed30/5，Ed50/6，Ed80/6，Ed121/6，Ed201/6，Ed301/6
        主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列电力液压块式制动器的操作元件，广泛适用于起重运输，冶金，矿山，港口，建筑等行业。
        型号 额定推力
        (N) 额定行程
        (mm) 动作行程 制动弹簧力
        (N) 额定频率
        (Hz) 输入功率
        (W) 额定电压
        (V) 额定电流
        (A) 最大工作频率 重量(Kg)
        上升 下降
        短行程推动器 偏差±20%
        Ed23/5 220 50 0.35 0.35 180 50 165 380 0.52 2000 10
        Ed30/5 300 50 0.35 0.35 270 50 200 380 0.46 2000 14
        Ed50/6 500 60 0.45 0.39 460 50 210 380 0.48 2000 14
        Ed80/6 800 60 0.32 0.34 750 50 330 380 1.42 2000 24
        Ed121/6 1250 60 0.4 0.42 1200 50 330 380 1.44 2000 39
        Ed201/6 2000 60 0.5 0.32 1900 50 450 380 1.45 2000 39
        Ed301/6 3000 60 0.58 0.32 2700 50 550 380 1.46 1500 40
        一、 概述
        Ed系列电力液压推动器是一种集电机，离心泵，油缸为一体的，结构非常紧凑的驱动控制装置，被广泛用作各种块式制动器和盘式制动器的驱动装置，还可用于各种工业阀门，闸门，定向摆动和转动（＜90°）装置（机构）及夹紧装置的驱动控制。
        三、安装方式的选择
        垂直安装：活塞杆连接块朝上；
        水平安装和中间任意位置：主参数标牌朝上；
        所有推动器的推杆连接块都可以旋转。Ed50-Ed301固定座可作90°旋转，Ed23-Ed30固定座也可提供90°旋转但安装高度尺寸A增加8毫米；
        无论何种安装位置，活塞杆都不能承受任何力，以免影响使用效果和寿命。
        四、附加装置
        根据用户需要可安装各种附加装置满足不同工作需要；
        上升或下降阀：加装上升阀“H”，下降阀“S”或上升下降阀“H、S”可使上升下降时间无级延长，可调整的最大值可达额定值的10-20倍，阀在外部调节。带阀的推动器其上升下降时间将有所延长，短行程延长0.1-0.2秒，长行程延长0.2-0.4秒；
        制动弹簧：它产生制动力，技术参数中所列的制动弹簧力值为上升行程的1/3（下降行程的2/3）时的弹簧力；
        复位弹簧：工作原理同C-弹簧，但复位的弹簧力教小；
        缓冲弹簧：（仅适用于短行程）主要调节制动过程。缓冲制动的非周期瞬变过程，使制动平稳，它代替推杆连接块装在活塞杆上，不改变推动器的行程。
        加热器：在环境温度低于-20℃的地区，可根据用户需要加装加热器，加热器为AC200V、AC110V电压，订货时需注明，温度的控制调节方法由用户自己选择
