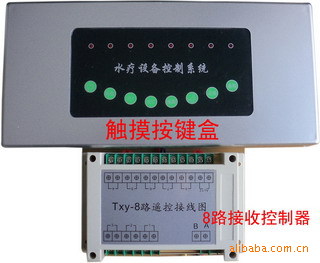

TXY-8路遥控系统安装使用说明书
概述：
TXY-8路遥控分配器是一款洗浴设备延时控制器配套使用产品。主要是大型洗浴中心控制系统使用。
主要功能特点：
●可驱动8路延时器，为用户节省因布线而产生的大量人力及物力。
●一个控制手柄设8个按键，一个服务生可控制数个手柄。
●本说明书记载了TXY-8路遥控分配器的安装方法及使用的注意事项。在使用前，敬请详细阅读本说明书，以便正确安装使用，充分发挥其功能，并确保安全。如使用本说明书记载以外的环境，发生故障及事故，由客户自身承担责任。
●仪表接线严禁将低压控制线与高压控制线捆绑在一起，防止高压线因意外短路烧化，高压传入低压，引起漏电事故。
●对说明书的内容，有疑问或发现错误、疏漏处，请与经销商或工厂联系，我们的专业人员乐于为您服务。
●阅读本说明书后，请妥善保管，有疑问时，便于及时查看。
●本说明书如有技术上变动，恕不另行通知。
购入时注意事项：
本机出厂前均做严格的包装处理，但考虑运输途中的各种因素，装配前请特别注意以下事项，如有异常，请通知本产品经销商或本公司相关人员。
打开包装后首先检查：
1、运输时，包装盒是否损坏或变形。
2、分配器一台，发射小盒一个，手柄一个。
3、变压器2个。
4、安装使用说明书一份。
主要技术参数:
1、一台分配器最多可控制8路延时器。
2、手柄电池为12V.
2、工作环境:温度0～42℃,相对湿度<70%。（不能将仪表装在潮湿的环境中，防止潮气引起短路和不安全事故。
操作方法：
●TXY-8路分配器与异地接收器之间连接：A端子与A端子对应连接，B端子与B端子对应连接，分配器AC12V端子连接变压器（无正负之分），发射器AC12V端子连接变压器（无正负之分）。
●TXY-8路分配器与延时器之间连接：1路两位端子分别与一台延时器的按键或感应两位端子连接。当服务生按下手柄的1号按键时，1路控制的延时器工作。2路、3路、4路……8路亦是如此。
注意事项：
●本遥控系统可控制本公司YS01/YS02/YS48延时器
●所有接线必须按照国家规范操作。
●被控设备必须按国家规范做好接地保护。
●仪表的电器连线必须由专业电工操作；必须按国家用电规接线；仪表内电源连线必须严格按照接线图操作。
●当设备停止使用,须将主电源切断。
●当手柄的电池电量不足时，需及时更换。
由于制造质量造成的仪表故障,在出厂12个月内退回免费维修,此范围外的仪表按损坏程度酌收材料费。
WK-H48水位仪表使用说明书
概述：
H48水位仪表是我公司新开发的一款洗浴设备水位显示控制器。体积小，适合配电柜集中安装使用。
主要功能特点：
●5档水位显示。
●远程测量水位准确,百米传输几乎无误差。体积小，操作简单，安装方便。
●传感器无正负极之分，适合于远程控制操作。
●传感器断线自动报警，数码管显示“F2”，且自动切断被控设备的电源。
●水位采用上、下限控制。达到上限水位停止加水，降到下限水位开始加水。
●水位数据设置完后自动存储，断电数据也不会丢失，操作非常简单。
敬告用户：
●本说明书记载了H48水位仪表的安装方法及使用的注意事项。在使用水位仪表前，敬请详细阅读本说明书，以便正确安装使用，充分发挥其功能，并确保安全。如使用本说明书记载以外的环境，发生故障及事故，由客户自身承担责任。仪表接线严禁将低压控制线与高压控制线捆绑在一起，防止高压线因意外短路烧化，高压传入低压，引起漏电事故。
●对说明书的内容，有疑问或发现错误、疏漏处，请与经销商或工厂联系，我们的专业人员乐于为您服务。阅读本说明书后，请妥善保管，有疑问时，便于及时查看。本说明书如有技术上变动，恕不另行通知。
购入时注意事项：
仪表出厂前均做严格的包装处理，但考虑运输途中的各种因素，装配前请特别注意以下事项，如有异常，请通知本产品经销商或本公司相关人员。
打开包装后首先检查：
1、运输时是否损坏或变形。2、使用说明书一份。3、主控器、水位传感器各一个。
仪表接线：
禁止将高压电源线与传感器线捆绑在一起铺设。安装在楼顶的水箱一定要做避雷措施，防止雷击。
如图所示，后面板接线端子“1，2”为水位传感器接线端子，“6，7”端子为一组继电器触点输出，“9，10”端子为220V电源输入。
操作说明：
★ 在“9，10”端子接入220V电源时,面板上的数码管马上就会点亮。如果传感器接线端子不接入传感器，此时显示“F2”，说明没有接水位传感器，或者传感器断线。如果接入传感器，此时数码管显示实际水位。
★ 按 或 按键，马上就会进入上限或下限水位调整状态。调到哪个水位值（最高5点水位）时，只要停下2－3秒，此时调整的数值就被CPU记忆。只要不再调整数值永远记忆，断电也不会丢失。
★ 特别提醒：只要数码管显示F2就说明传感器断线。
注意事项：
● H48水位仪表需专业人员安装,不正确的安装可能会导致控制仪表无法正常工作。
● H48水位仪表的接线需要严格按照国家用电规范连接使用。洗浴设备控制系统中必须按国家用电规范连接适合的漏电保护器。
● H48水位仪表只提供控制设备的中间控制。提供了三组常开触点，如控制设备时只需串联接在系统中就可以了。
● H48水位仪表按装在壁挂式配电箱或者配电盘中，配电盘必须按照国家用电规范安装，安装环境中不能放置易燃、易爆等物品及杂物。须安装在干燥的环境中，绝对不会发生水淹现象。
● 配电盘的接线必须有专业电工操作，安装时认真阅读使用说明书。
● H48水位仪表可以多块表集中装在同一配电箱内。
● H48水位仪表工作环境:温度0～40℃,相对湿度<90%
● H48水位仪表必须按照按装图及标注接线。主电源必须配用优质铜芯电缆,接入接线端子的垫片下,旋紧螺丝,连接牢固.避免接触不良而烧坏端子。
●当洗浴设备停止使用,须将主电源切断。
●由于制造质量造成的仪表故障,在出厂一年内退回免费维修,此范围外的仪表酌收材料费。
接线示意图：
接线示意图
