翅片管散热器的类型介绍

　　翅片管散热器的类型介绍 ，目前用于对流散热器的翅片管，主要有高频焊翅片管，铜管串铝片，L型绕铝片，轧制翅片管。常言道，不怕不识货，就怕货比货。现将这几种翅片管一一进行比较。（)

　　一、 高频焊翅片管是在钢管上绕钢带，边缠绕边用高频电流焊接而成。它的优点是成本低。在散热器常用材料中，钢带应该是最便宜的材料。

它的缺点是：1)高频焊消耗电能高，号称电老虎。2)一般达不到满焊，接触热阻大。3)受工艺限制，片高一般不大于15毫米，片距较大，因而散热面积不够大，热效率不算高。4)钢管和钢带易生锈，当供暖管道采用塑料管时，散热器的水道还用钢管，相形见绌 。有些生产者已意识到这是一个过度性产品。

　　二、 铜管串铝片是在薄壁铜管上串上用铝箔冲压而成的圆形或方形铝片，然后用胀管技术，消除铜管与铝片之间的间隙。它的优点是铝片可做成任意大小，不受限制。

　　三、 L型绕片管是在钢管或铜管上用铝带绕成L型翅片。在工业用的空气冷却器中，L型绕片管与轧制翅片管相比，它是属于被替代的产品。其原因是：1)结合不紧，接触压力只有轧制翅片管的五分之一，当管壁温度超过70oC时，L型翅片开始松动，接触热阻增大。2)翅片用铝带(厚0.6㎜)绕成，在缠绕中虽有拉伸变形，但冷加工硬化不够，翅片较软，一碰就倒，可靠性差。

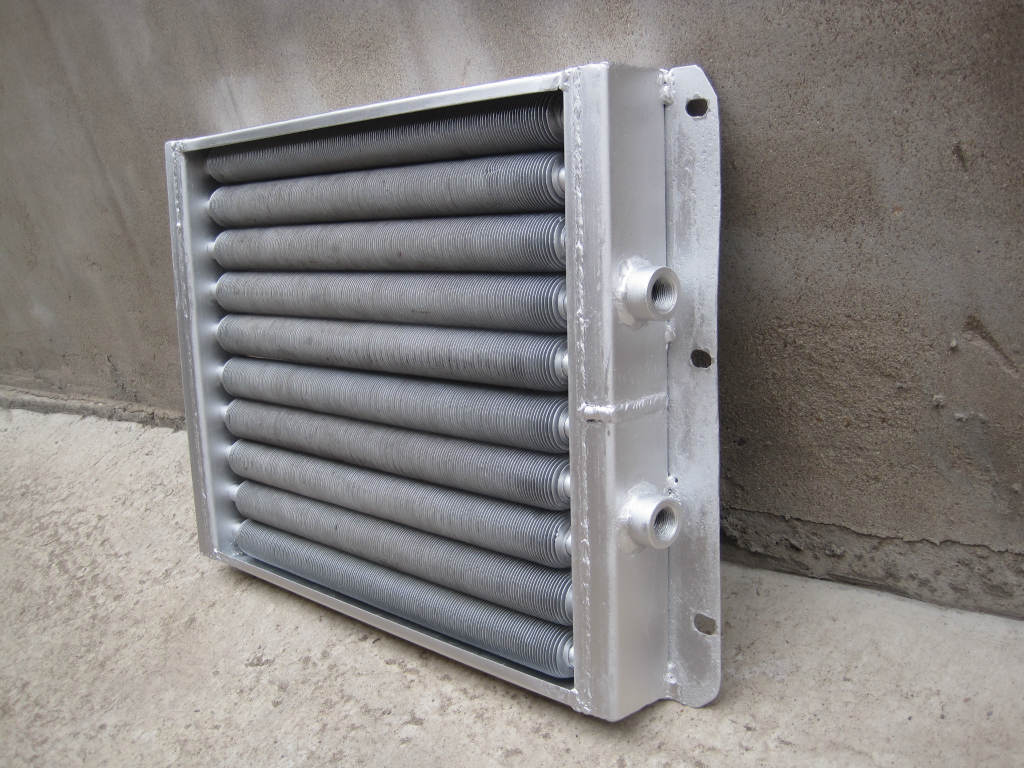

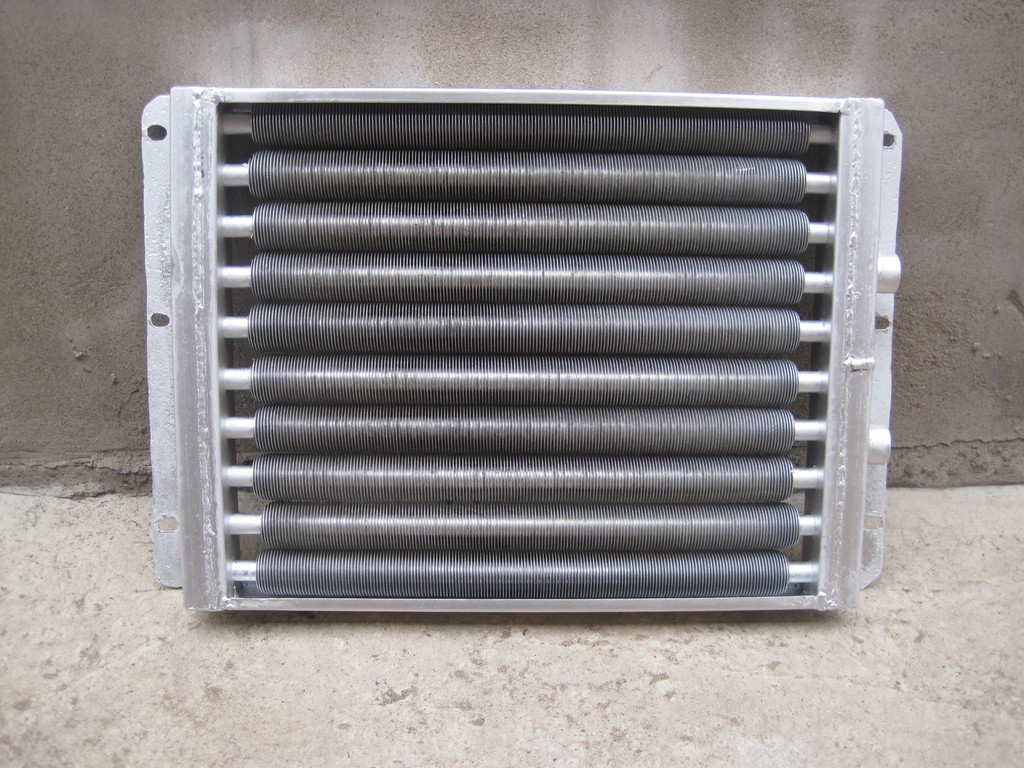

　　四、 轧制翅片管的先进性早在四十年代就突显出来，在《换热器》一书中，对各种翅片管进行比较，轧制翅片管的诸多性能都名列第一，它是L型翅片管的替代产品。洛阳通豪热能工业工程有限公司开发的新一代轧制翅片管成型机，可以轧制钢铝复合、铜铝复合、塑铝复合、及纯铝四大系列翅片管，片距5.8毫米，片高不小于22毫米，翅片截面呈梯形，翅片顶部厚度0.35毫米。

轧制翅片管的优点是：1)结合非常紧密，接触压力可达75㎏/㎝2，因此在冷热反复变化的条件下也永不松动。2)翅片是由铝管冷挤压成形，经过冷加工硬化，铝翅片的刚性非常好，耐用可靠。3)热效率高。4)当基管采用PEX或PB塑料管时，管用50年的长寿散热器非它莫属。5)生产工艺简单，从原材料到合格产品，一次成形，两人一天可生产300米。另外，生产成本应该和L型翅片管相当。
