产品规格书
一、产品名称:加高型φ43 3W、5W、7W面光源模块
产品编码:TXX114、TXX115、TXX116
二、产品特点:
广东天下行光电有限公司设计生产的加高型φ43 5W、7W、10W面光源模块具有以下特点:
1.节能——选用高亮度LED芯片;
2.寿命长——正常使用寿命可达5万小时;
3. COB封装专利技术——热阻降低20%,可加载更大电流;
4.安装方便——减少焊接和贴片步骤,可以直接组装成成品;
5.符合ROHS标准;
三、应用领域:
本产品适用于球泡灯、射灯、灯杯等室内照明灯具。
四、技术参数:
产品型号 技术参数 | 3W | 3W |
输入电压(V) | 9-10.2 | 9-10.2 |
输入电流(mA) | 300-350 | 300-350 |
灯珠数量(个) | 6 | 15 |
灯珠类型(COB) | 0.5W小功率 COB | 0.2W小功率 COB |
光通量(lm) | ≧425 正白 | ≧595 正白 |
光源功率(W) | 3 | 3 |
串并方式 | 3串2并 | 3串5并 |
显色指数 | 80-85 | 80-85 |
发光面(mm) | 33 | 33 |
色温(K) | 2700-6500 | 2700-6500 |
焊接温度(℃) | 300for3s | 300for3s |
使用寿命(Hours) | 50,000 | 50,000 |
工作温度(℃) | -25~+45 | -25~+45 |
储存温度(℃) | -30~+80 | -30~+80 |
备注:

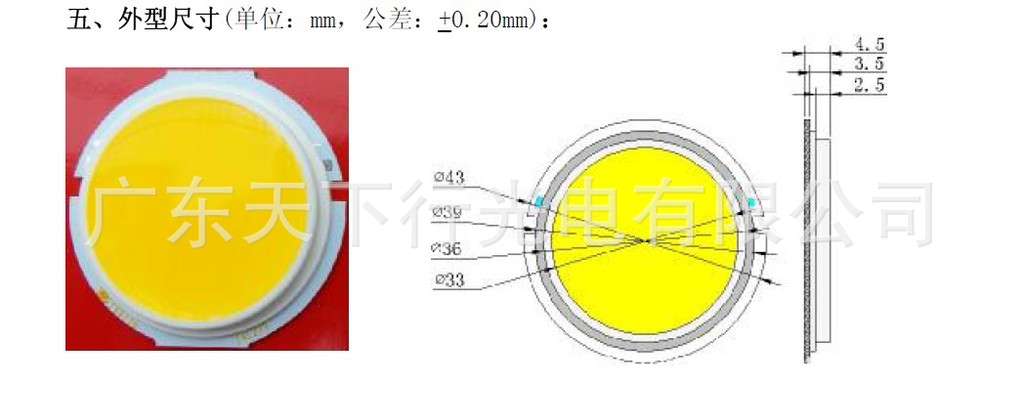

1、产品外型43MM ,发光区36MM
2、板厚是1.0MM厚,胶圈厚为4MM厚,成品总厚为5.0MM
3、此款是出品专用产品,此外型常规做成3W、5W、7W。批量生产,价格优惠。
