一、外型尺寸(单位：mm，公差：+0.20mm)：

二、注意事项：

★ 严禁在输入电压超过工作电压范围的情况下使用本产品。

★ 保存：

1.在打开包装前，COB光源应存放在35℃/90%RH或以下的环境中。打开包装后，COB光源应置于35℃/70%RH或以下的环境中。

2.有效使用期为1年，开封后要在168小时（7天）之内使用。

3.若干燥剂褪色或过期使用，需干燥烘烤：60+6℃/24小时。

4.LED透镜易粘灰尘，需要做好相关防尘措施。

★ 取放COB光源时只能触及铝基板边缘，不能对光源外封胶施压，更不能戳﹑刺或推光源外封胶。

★ 应将COB光源板安装在金属基质的灯体上，要求灯体表面散热面积保证在40cm2/W以上，其导热系数应高于3.0W/mK。

★ 焊接：烙铁头温度不应超过300℃，每次焊接时间少于3秒，焊接时间间隔2秒以上，焊接时不可对光源外封胶用力施压。

★ 电性注意事项：

1.LED光源模块不允许使用反向电压驱动。

2.要采取限流措施，否则轻微的电压波动会导致较大的电流变化，可能造成LED失效。

3.在发光亮度满足使用要求的前提下，为提高产品的可靠性，推荐驱动电流略低于额定电流。

★ LED是静电敏感器件，在储存﹑使用过程中要采取防静电措施。

★ 清洁：如需对光源表面进行清洁，应使用防静电布条蘸取酒精轻轻擦除，不得使用诸如丙酮之类的清洁剂，以免对光源模块造成腐蚀破坏。

★ 如果您对本产品的安装及工作有任何疑问，请向本公司咨询。

三、包装方式（2000片/箱）：

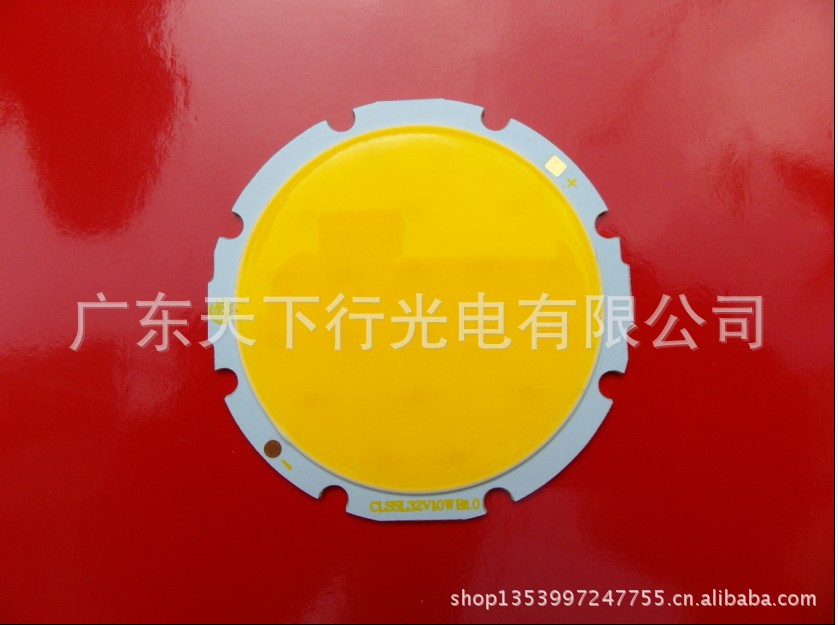

一、产品名称：φ49 10W、12W、15W面光源模块

产品编码：CLSSL32V10WBBJ-PYxx/SH-01

         CLSSL38V12WBBJ-PYxx/SH-01

             CLSSL48V15WBBJ-PYxx/SH-01

二、产品特点：

广东天下行光电有限公司设计生产的φ49 10W、12W、15W面光源模块具有以下特点：

     1.节能——选用高亮度LED芯片；

     2.寿命长——正常使用寿命可达5万小时；

   3. COB封装专利技术——热阻降低20%，可加载更大电流；

     4.安装方便——减少焊接和贴片步骤，可以直接组装成成品；

     5.符合ROHS标准。

三、应用领域：

本产品适用于球泡灯、射灯、灯杯等室内照明灯。

四、技术参数：

备注：COB光源规格如有变更，恕不另行通知。
