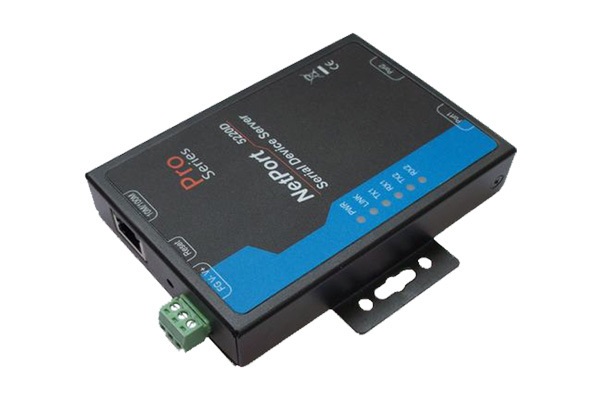

Model 5220D是两串口RS232/RS422/RS485设备联网服务器（以下简称：串口服务器）是我公司自主研发的串口设备联网产品，其中RS232/RS422/RS485可以任意组合使用(客户可定制）。采用32位处理器，结合高效的嵌入式系统，使设备运行更加安全、稳定。5220D让您无需投入大量资金来进行更换或升级，就可以让原有的RS-232/485串口设备立即具备网络互联能力，为串口数据信息提供高效、安全、稳定的数据通道。5220D被广泛应用于通信、控制领域，如电力监控、机房监控、PLC、智能电表、煤气表、生物识别装置、读卡器等环境，是连接串口设备及TCP/IP以太网络的桥梁。

功能特点

◆采用32位高性能处理器，低运行功耗.

◆两个串口完全独立，可以同时最高波特率460Kbps通讯

◆10/100M自适应以太网接口，串口界面客户可定制

◆所有信号内置15 KV ESD保护，网络1.5KV电磁隔离

◆保证最高波特率下，两个串口同时，长时间双向文件传输不丢1个bit

◆支持Windows实COM串口驱动程序,支持离线设置虚拟串口，上电即插即用。

◆支持标准Socket操作模式，包括TCP Server/Client和UDP。

◆每个串口对应IP端口支持最大同时6个socket连接，支持最大6台服务器同时备份

◆支持两台串口服务器背靠背成对连接使用，并且保证双向文件传输不丢任何数据

◆支持断电或者断网自动恢复

◆支持DNS域名解析（TCP Client Only)

◆支持状态监视,多指示灯来分析服务器的工作状态

◆通过网页监视每个接口的收发情况

◆支持/Console控制台多种方式进行管理和配置

◆增强的网络安全设置和IP/MAC过滤规则，保证你的配置和网络安全性。

◆支持9-40V DC宽电压输入（客户可定制9-60VDC)，提供Terminal电源接口方式

◆提供方便的固件升级，保证不断提升产品性能和可靠性，保护客户投资

◆可快速启动，快速启动模式，整个启动过程1S左右

◆可面板或者挂墙安装

LAN

以太网:10/100 Mbps，RJ45（含双色指示灯）

保护：内置的1.5 KV电磁保护

串口

数量：2个RS-232，或者RS422/RS485接口(客户可定制）

端口类型：Male DB9（针式）

RS-232信号：TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND

RS-485信号：RS485+, RS485-, GND

RS-422信号：TX+,RX+,TX-,RX-,GND

串口保护：所有信号15 KV ESD保护

串口通讯参数:

校验位：None, Even, Odd

数据位：5, 6, 7, 8,9

停止位：1, 1.5, 2

流控：RTS/CTS, DSR/DTR, Xon/Xoff

速度：110~460Kbps

软件特性

协议：ICMP, IP, TCP, UDP, DHCP, , SNMP, HTTP

工具：支持Windows 2000/XP的管理软件

驱动支持：Windows 2000/XP Real COM driver

配置：Web网络浏览器、、Console控制台

电源要求

电源输入：9-40V DC(可定制9-60V DC）

功耗：0.04A＠12V（不插入网线，静态），0.09A＠12V(插入网线100M，静态)

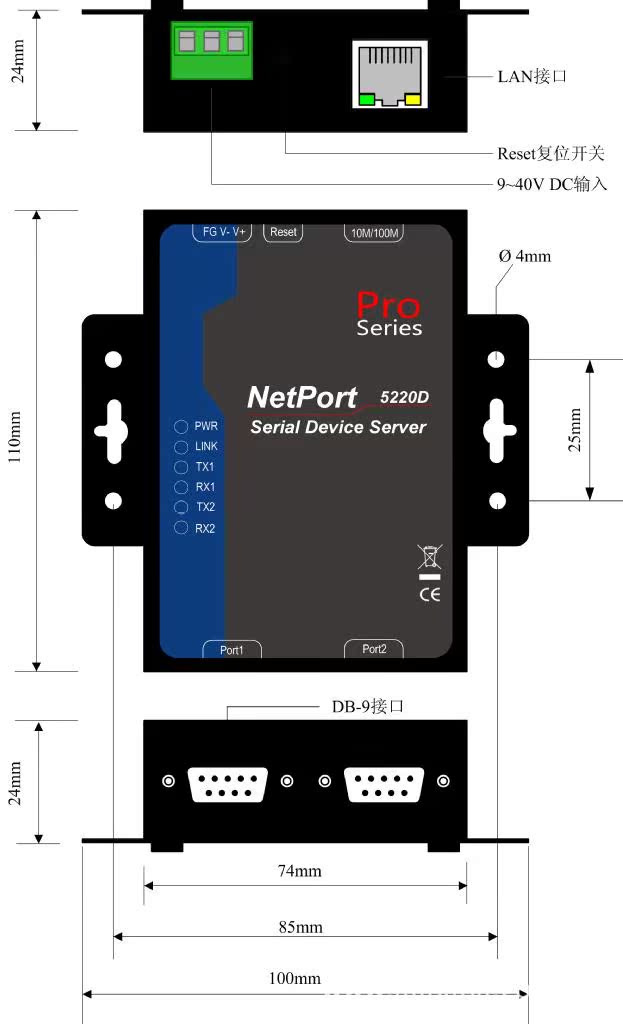

机械特性

材料：铝合金
