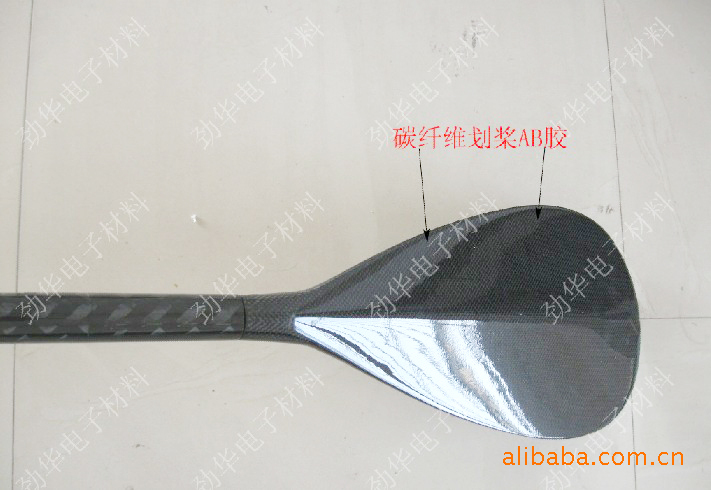

产品名称：划桨板树脂胶
产品型号：2120AB-1-D
产品特性：浇注环氧树脂2120AB-1-D是常温和低温条件下固化的环氧树脂胶，固化物表面平整、光亮、硬度高、低粘度、流平性、抗紫外线好。
产品用途：专用于划桨板、复合材料批复及灌注、模具灌注以及其它电子零件的绝缘、防潮灌封、保密遮封等。
技术参数：
外观及物性：
型 号 2120A-1-D 2120B-1-D
颜 色 蓝色透明 无色透明
比 重25℃ 1.15g/㎝3 0.96g/㎝3
粘 度25℃ 8000-10000cps 500-2000cps
保存期限25℃ 6个月 6个月
使用方法：
配 比：A：B = 100：50（重量比）
可使用时间：25℃×15分钟（100g混合量）
固化 条件：常温2-4小时
●要灌封的产品需要保持干燥、清洁；
●使用时请先检查A剂，观察是否有沉降，并将A剂充分搅拌均匀；
●按配比取量，且称量准确，请切记配比是重量比而非体积比，A、B剂混合后需充分搅拌均匀，以避免固化不完全；
●搅拌均匀后请及时进行灌胶，并尽量在可使用时间内使用完已混合的胶液；
●灌注后胶液会逐渐渗透到产品的缝隙中，必要时请进行二次灌胶；
●固化过程中，请保持环境干净，以免杂质或尘土落入未固化的胶液表面。
固化后特性：
1)硬 度: shore D ＞92
2)耐电压: KV/mm 22
3)弯曲强度: Kg/mm2 28
4)体积电阻: Ohm3 1x10*15
5)表面电阻: Ohmm2 5X10*15
6）导热系数： W/M.K 1.36
7）诱电损失： 1KHZ 0.42
8）热变形温度： ℃ 120
9）吸水率： % <0.15
10)抗压强度： Kg/mm2 8.4
注意事项：
●在混合后会开始逐渐固化，其粘稠度会逐渐上升，并会放出部分热量；
●混合在一起的胶量越多，其反应就越快，固化速度也会越快，并可能伴随放出大量的热量，请注意控制一次配胶的量，因为由于反应加快，其使用的时间也会缩短，混合后的胶液尽量在短时间内使用完；
●可使用时间：是指在25℃条件下，100g混合后的胶液的粘稠度增加一倍的时间，并非可操作时间之后, 胶液绝对不能使用；
储存与包装：
● 本品需在通风、阴凉、干燥处密封保存，保质期十二个月，过期经试验合格，可继续使用；
● 包装规格为每组3、15或30kg，其中包含主剂1、5或20kg/桶、固化剂1、5 或20kg/桶。
以上性能数据是在温度25℃，湿度70%的实验室环境所测得的典型数据,仅供客户使用时参考,并不能保证于某个特定环境下能达到的全部数据,敬请客户于使用时,以实验数据为准.
深圳市劲华电子材料有限公司
地址：深圳市宝安区公明镇将围松白路一号西裕丰工业园
传真：86-0755-27128206 电话：86-0755-27157799 手机：13926577881
