产品名称：GW型管道式无堵塞排污泵
产品分类：排污泵
口径（进口/出口）：25-500(mm)
流量：8-2600(m3/h)
扬程：7-60(m)

一、产品概述

     GW型无堵塞潜水排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。
    该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

二、产品特点

1、泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定。

2、大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。

3、设计合理，配套电机合理，效率高，噪音低，节能效果显著。

4、机械密封采用硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。

5、泵为立式结构，进出口中心线在同一水平线上，且进出口法兰规格相同，安装拆卸十分方便。

6、占地面积小，无需建机房，可节省大量基建费用；在电机风叶端加上防护罩，整机可置于室外工作。

三、主要用途

  适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也司用于抽送清水及带腐蚀性介质。

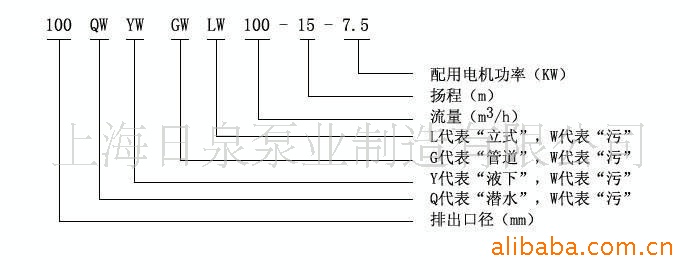

四、型号意义：

五、安装与使用

1.首先检查外部紧固件是否在运输中松动。

2.检查电源电压是否符合电机铭牌要求。

3.接通电源试转一下，看叶轮是否按泵上指示意的方向转，如方向倒转，将电缆中的任何二相线对调一下即可，试转时时间不能太久，以免烧毁密封件。

4.将泵安装好、开机运转。最好能将泵底脚螺丝装上。

 六、检查与维修

1.泵在使用前应检查电机绕组对机壳的绝缘电阻，如低于0.5兆欧，刚必须将定子烘干，待绝缘电阻升高后方可使用。

2.泵体进口处的叶轮与油封之间间隙如超过2mm时应更换耐磨油封。

3.当泵密封出现漏水时，应及时更换密封件，更换时先将静密封装平装实，再将动密封装在轴上即可。

4.更换叶轮时，应用拉力器拉出，不能用锤子猛打，以免破坏轴度。

七、常见故障原因

1.不出水，被抽送液体重度与粒度过高；液流道堵塞；叶轮转向错；棒料抽进叶轮被卡；管道出口高度超出额定扬程高度。

2.流量不足、扬程低。电压偏低、叶轮转向错或耐磨密封磨损；液体重度粒度过高。

3.绝缘电阻低，周围环境潮湿，机械密封严重漏水。
