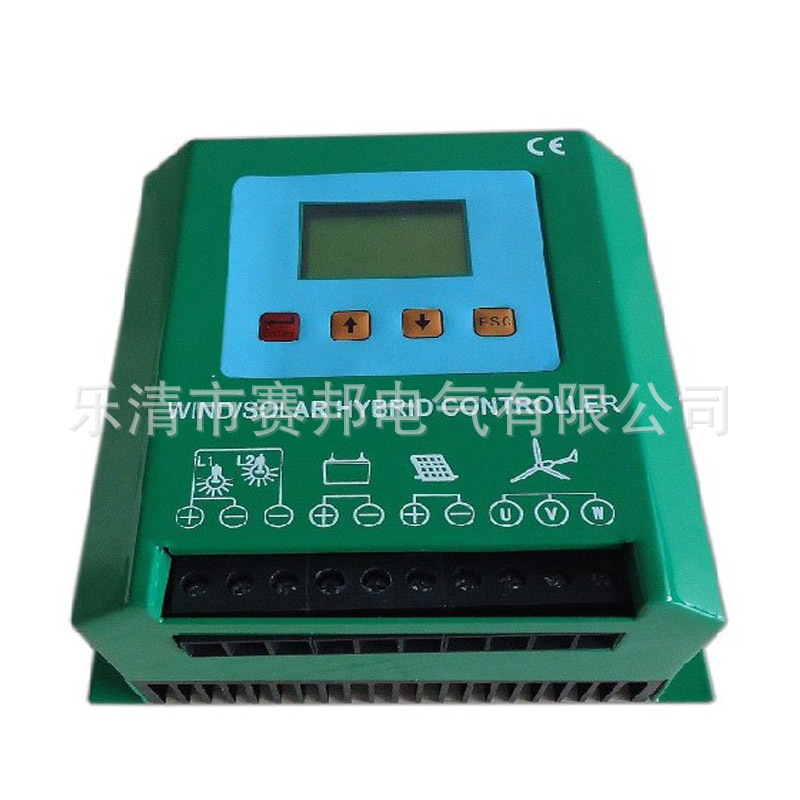

风光互补控制器12V24V300W400WMPPT升压型风光互补控制器电子卸荷
| MPPT升压充电型风光互补控制器 |
|
性能特征及保护功能 ◆智能化设计、结构简单、控制功能强大，性能稳定，产品安全可靠。 ◆选用MPPT风机充电方式，充电效率比普通PWM方式更有优越性 ◆升压充电功能，解决了因风机低风速充电效率低的难题。（此功能需定制） ◆选用大尺寸LCD显示，用户使用时所有参数直观可见 ◆人性化的按键操作功能，一切参数均可按用户要求自行调整，方便客户在各种环境中使用 ◆选用PWM无级卸载方式。 ◆具有多种输出状态设置功能，常功率/半功率/分时段等自定义特性。（此功能需定制） ◆液晶显示蓄电池电压和充电电流 ◆市电互补功能，不间断软切换，保证负载持续工作。（此功能需定制） ◆数字化智能控制。 ◆完善的保护功能： 保护功能 | 保护功能 | 说明 | 备注 | 太阳能防反充 | 在夜间等光线不好的情况下，蓄电池的电压可能会高于太阳能电池阵列的端电压。本控制器带有防反充电路，以防止蓄电池对太阳能电池产生反充。 | | 蓄电池反接保护 | 蓄电池接反时，蓄电池接反时，控制器不工作，无显示。 | 正确连接蓄电池正负极后可正常运行 | 蓄电池开路保护 | 长期使用后，蓄电池可能会发生开路或接触不良。本控制器在蓄电池开路后会保护设备自身不被损坏。 | 定期检查线路连接情况 | 过电压、过风速或过载保护 | 在大风或过电压状态下，本控制器将自动启动刹车功能，以保护风机和蓄电池。控制器在过载的情况会自动切断电路。 | 电路检修时可采用可恢复电阻 |
型号 | JW1230 | JW2430 | JW2450 | JW2460 | JW2480 | | 系统额定电压 | 12V | 24V | 24V | 24V | 24V | | 光伏组件功率 | 200W | 150W | 250W | 300W | 400W | | 风力发电机功率 | 300W | 300W | 500W | 600W | 800W | | 充电 | 充电 | 30A | 20A | 23A | 37.5A | 50A | | 均充保护 | 14.4V±1% | 28.8V±1% | | 浮充 | 13.8V±1% | 27.6V±1% | | 均充恢复 | 13.2V±1% | 26.4V±1% | | 温度补偿 | -24mV/℃ | -48mV/℃ | | 过放 | 断开(直流) | 10.8V±1% | 21.8V±1% | | 恢复(直流) | 12.3V±1% | 24.6V±1% | | 过压 | 切断(直流) | 16V±1% | 32V±1% | | 恢复(直流) | 15V±1% | 30V±1% | | 空载电流(直流) |
| ≤0.1A | ≤0.1A | | 电压降落(直流) | ≤0.5V | | 控制方式 | 最大功率点跟踪-MPPT(充电效率比PWM普通型高出30%) | | 升压充电 | 柔性独立升压电路（可选） | | 显示方式 | 液晶 | | 显示参数 | 电压、充电电流，蓄电池电量 | | 保护类型 | 防雷保护，太阳能电池防反充保护，蓄电池开路保护、蓄电池接反保护、过风速和过电压软自动刹车保护 | | 散热方式 | 散热器 | | 环境温度 | -25℃~+55℃ | 使用海拔 | ≤5500m(2000m以上需要降低功率使用) | 环境湿度 | 0~90%，不结露 | 重量 | 2.20KG | 外形尺寸 | 长164×宽181×高100(MM) |
|
