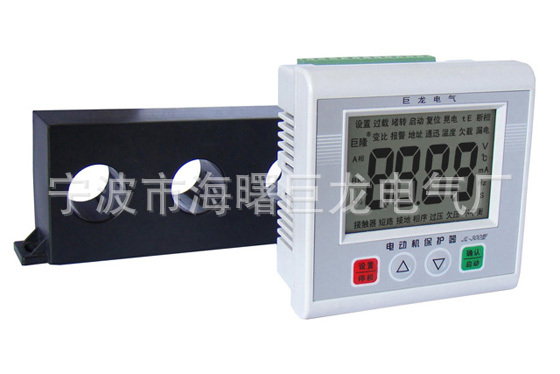

JL-300通讯型智能马达控制器(分体式)
JL-300通讯型智能马达控制器(分体式)产品特点>>>
1、 具备全方位保护:过载保护、堵转保护、短路保护、相序保护、三相电流不平衡保护、断相保护、欠载保护、过压保护、欠压保护、漏电保护、接地保护、接触器故障保护;
2、 晃电启动:可设定判断电压百分比、失压启动有效时间、再启动延迟时间。
3、 远程通讯:波特率和通讯地址可设定,Modbus RTU协议;
4、 4~20mA模拟量输出:可任意选择某相电流或三相平均电流;
5、 面板按钮可直接启动或停止功能;
6、 远程开关信号输入;
7、 支持远程控制直接启动、降压启动(电阻、星三角、自耦)、双向启动模式;
8、 具有声光报警提示功能;
9、 故障记录保存功能;
10、大尺寸LCD显示,汉字提示,白色背光;
11、分体式结构,显示器面板安装;
12、采用高性能工业微处理器,集成度高、功能强、速度快;
13、抗干扰能力强,通过多项抗电磁干扰试验:快速瞬变干扰Ⅳ级,静电放电干扰Ⅳ级,辐射电磁场干扰Ⅲ级,脉冲群干扰Ⅲ级等。
JL-300通讯型智能马达控制器(分体式)功能列表>>>
功能名称 | 功能选项 | 项目 | 内容 |
变比 | (1~5)A规格 具备 | 变比范围 | 1~200 |
过载保护 | 必选 | 整定值范围 | 20-100%Ie |
动作时间 | 反时限 | ||
保护方式 | 反时限脱扣 | ||
堵转保护 | 智能设定 | 整定值范围 | 固定500%Ie |
保护方式 | 反时限脱扣 | ||
短路保护 | 必选 | 整定值范围 | 固定10Ie |
动作时间 | 0.1S | ||
保护方式 | 瞬时脱扣 | ||
相序保护 | 投入可选 | 动作时间 | 0.1S |
保护方式 | 瞬时脱扣 | ||
三相电流不平衡保护 (含断相) | 投入可选 | 不平衡整定值范围 | 10~60% |
不平衡动作时间 | 1~25S | ||
断相动作时间 | 1S | ||
保护方式 | 脱扣 | ||
欠载保护 | 投入可选 | 整定值范围 | 15~80% |
动作时间 | 1~25S | ||
保护方式 | 脱扣 | ||
过压保护 | 投入可选 | 整定值范围 | 105~130% |
动作时间 | 1~25S | ||
保护方式 | 脱扣 | ||
欠压保护 | 投入可选 | 整定值范围 | 70~95% |
动作时间 | 1~25S | ||
保护方式 | 脱扣 | ||
漏电保护 | 投入可选 | 整定值范围 | 50~500mA |
动作时间 | 0.1~2.5S | ||
保护方式 | 脱扣 | ||
接地保护 | 投入可选 | 动作时间 | 0.1~2.5S |
保护方式 | 脱扣 | ||
接触器故障保护 | 投入可选 | 动作时间 | 0.5S |
保护方式 | 脱扣 | ||
晃电启动 | 投入可选 | 失压判定 | 20~90% |
失压后有效时间 | 0.1~25S | ||
重新启动电压判定 | 70~105% | ||
重新启动延迟时间 | 0.1~25S | ||
控制输出 | 启动1 | ||
降压启动 |
| 启动转换时间 | 1~300S |
远程开关信号输入 |
|
|
|
4~20mA模拟量输出 | 投入可选 | 对应电流项目选择 | A、B、C、平均 |
远程通讯 |
| 波特率 | 1200、2400、4800、9600 |
地址 | 1~255 | ||
总线方式 | RS485 | ||
协议 | Modbus RTU | ||
故障记录 |
| 设置菜单中可查询 | 上次的故障记录 |
JL-300通讯型智能马达控制器(分体式)技术参数>>>
适用主回路电压:AC 220V、380V、660V、1140V,45~65Hz。
工作电源电压:AC 220V±20%。
电流规格:5A(1A-5A),20A(4A-20A),40A(8A-40A),100A(20A-100A), 250A(50A-250A);250A以上规格采用5A(1A-5A)规格加外置5A标准电流互感器,最大可扩展至1000A。
触点容量:电阻性负载5A/250V AC, 5A/30V DC,电感性负载1.5A/250V AC,1.5A/30V DC。
输出形式:独立的常开、常闭输出。
安装方式:主机面板式安装。测量单元螺丝安装,电动机主回路穿芯安装。
外型尺寸:96×96×45.5(mm),开孔尺寸:90.5×90.5(mm)。
环境温度:-30~80℃。
环境条件:无剧烈振动、冲击;无足以腐蚀金属和破坏绝缘的气体。
