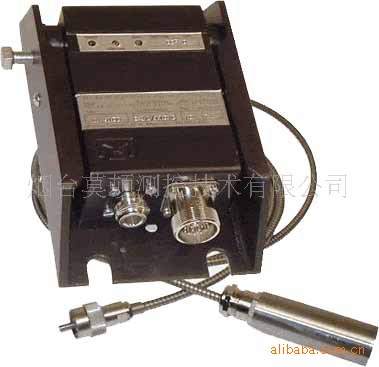

光纤式热金属检测器MSE-FMD85：

●采用数字化信号处理器

●LED阵列显示红外信号的百分比

●检测温度范围270°C-1200°C，触发电平可设置

●供电电源80-240VAC或24VCD

●现场透镜视角1°, 7°可选，还可选用1/2°x25°柱面镜

●透镜的温度等级为180°C,400°C或1000°C

●输出延时1-250ms，可设置

●继电器输出，干簧输出可选

●PNP/NPN晶体管输出

●可实现远程自检

●光纤缆长度2-15米

●坚固的透镜支架可带空气吹扫、风冷和水冷

MSE-FMD85光纤式热金属检测器是一种数字式的远程控制金属检测器，它的棒形LED阵列可以显示所检测的红外信号的强度和检测器的输出状态。通过设定开关可以设置监测器动作阀门值及输出延时时间。灵敏可靠的InGaAs（铟镓砷）光电管保证了检测器在有水雾或蒸汽的恶劣环境下的正常运行。

仪表组成：MSE-FMD85光纤式热金属检测器是由现场检测透镜、铠装光纤缆和数字信号处理器三部分组成的。模块化数字信号处理器安装在密封的铸铝仪表壳内，此信号处理器是通用的，可以和各种温度等级的光纤缆及现场透镜配套使用。不同材质的铠装光纤缆可以适用于不同的温度场合，它的长度是按现场要求提供的。现场透镜的材质和视角也是可以按照用户的要求来提供。

仪表透镜：MSE-FMD85光纤式热金属检测器的多种可选透镜和坚固的设计保证其在有水雾或蒸汽等的恶劣环境中可以正常运行。灵活多样的可选高精度光学透镜为理想的精确测量提供了保证。透镜非常坚固，可在180℃, 400℃和1000℃的温度范围内选择，以保证可以靠近热物体测量。各种透镜均可使用空气吹扫，冷却方式水冷气冷可选。

 带过滤功能的远程透镜降低了对外部光线的灵敏度。一般情况下常采用点状透镜就可以了。而在要求精度高并且被测物（例如棒材）会发生偏移的情况下，就需要使用精密的1°×25°的矩形柱面镜了，此透镜还特别适合用于带钢热连轧中。还有适用于1000°C高温等极恶劣环境下的带保护的石英棒透镜，高温透镜可以按照特定要求安装在生产线下方或在轧机机架之间。

主要技术指标

端子接线图

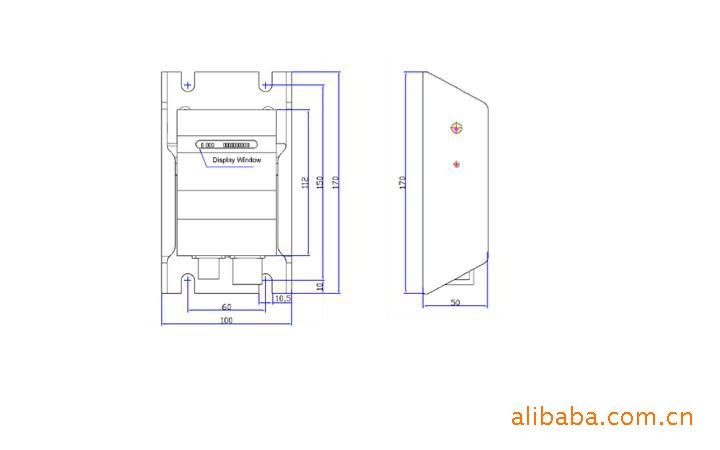

外形尺寸图

典型应用

主要应用于热轧棒线材、型材、热连轧、中板轧机等热轧生产线，跟踪检测热轧物料的位置。
