FISHER3710定位器FISHER3720气动定位器 FISHER3722电气转换器的技术资料：

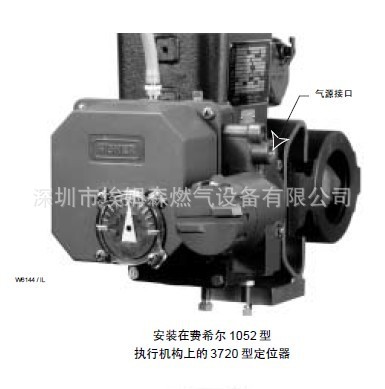

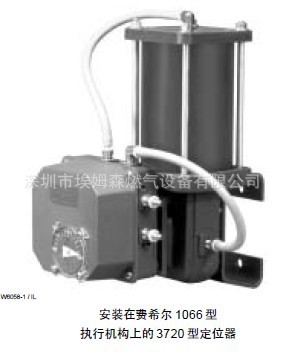

3710 型气动定位器和3720 型电－气定位器被设计用来和薄膜或活塞式旋转执行机构配合使用。这些定位器能够按特定的输入信号使阀球或阀板停留在特定位置。3710 型定位器能根据气压输入信号使阀门停留在相应位置。3720 型定位器由3722 型电－气转换器和3710 型定位器组合而成。3720 型定位器能根据一个直流电流输入信号使阀门停留在相应位置。与旋转执行机构配合使用时，两种定位器都能很容易地被用于单作用或双作用形式。
FISHER 3710定位器，FISHER3720气动定位器以用FISHER3722电气转换器的规格：
可用配置
3710型:
■单作用或
■双作用气动旋转阀门定位器
3720型:
■单作用或
■双作用电－气旋转阀门定位
器由3710 型和3722 型组成

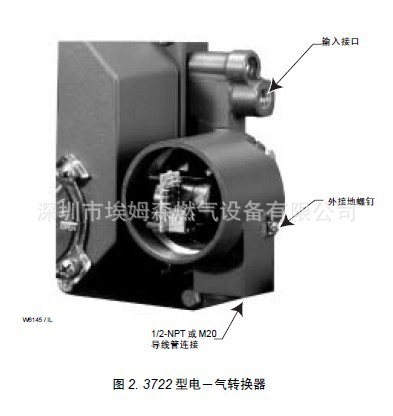

3722 型: 一个电- 气转换器，将4-20mA 直流输入
信号转换成供气动定位器使用的0.2-1.0 bar(3-
15 psig)气动信号
输入信号(1)
3710 型:
标准:
■ 0.2-1.0 bar (3-15 psig)或
■ 0.4-2.0 bar
（6-30 psig）
分程控制:
■0.2-0.6 bar (3-9 psig)和0.6-1.0 bar(9-
15 psig)或
■ 0.4-1.2 bar(6-18 psig)和1.2-2.0 bar
(18-30psig)
3720 型:
标准:
■ 4-20mA 直流电流且不超过30V 的平稳直
流电压。
分程使用:
■4-12mA直流电流或12-20mA直流电流。
等效电路
3720 型: 120 欧姆，用3 个5.6 伏齐纳二极管并联
输出信号(1)
输出气动压力为执行机构所需最大气压。
作用方式(2): 可在气动阀门定位器上现场进行
■正作
用和
■反作用之间调换。
气源压力(1)
建议最小值: 比执行机构所需高0.3 bar (5 psig)
最大值: 10.3 bar (150 psig)同执行机构的最大压
力比较，取两者中的较小值。
工作温度限制(1)
■ -40~80oC (-40~180oF),
■ -50~80oC
(-58~180oF)或
■ 0~107oC(32~225oF)(仅用于
3710 型)
定购信息
定购时，请指明:
所需应用信息
1. 定位器型号
2. 气压或直流电流输入信号范围
3. 是正作用还是反作用
4. 执行机构型号、尺寸和转角度数
5. 是标准的还是防振抗腐蚀的滑阀。如需防振抗腐蚀
滑阀，请注明是标准的还是高流量的。
6. 最大可用气源压力
7. 外界环境温度范围
8. 注明对材料的要求，如EPDM 或氟橡胶
9. 如果需要气源压力调压器和其它可选产品，如测量
表或气阀，请注明。
10. 如需诊断测试的接头，请注明。
