SD6/SD6A型六杯泥浆滤失量测定仪仪,是指压差为0.69Mpa,的滤失量测定仪。主要用于测定钻井液的滤失量和制取滤失后形成的泥饼。使用时,选用多联钻井液杯,可同时进行多个试样的测定。测试效率高、测量准确。
主要技术参数
序号
项 目
SD6 /SD6 A
1
配置
铝杯/不锈钢杯; 六联
2
最大钻井液注入量
240ml×6
3
有效滤失面积
45.6cm2
4
工作压力
0.69MPa
5
泥浆杯最大压力
1MPa
青岛鑫睿德石油仪器有限公司
电话:+86-13884953051
邮箱:lrh690926@
一、概述
该仪器是指压差为0.69MPa的滤失量测定仪。主要用于测定钻井液的滤失量和获得滤失后形成的滤饼。广泛用于各大油田,地质勘探和实验室的钻井液分析和测定。
二、型号及规格
型号及规格
名 称
不同配置处
ZNS-5A
中压滤失仪
一套钻井液杯
SD6A
多联中压滤失仪
六套钻井液杯
三、仪器的主要技术参数
名称
技术参数
钻井液注入量
350ml/只
四、仪器的结构及工作原理
该仪器由以下部分组成
(一)钻井液杯:由钻井液杯体、顶盖、杯底、滤网、密封垫等组成。见(图一)通常顶盖9由压紧螺杆与仪器支架相连接。
编 号
数量
ZNS-5A·01-01
滴水管
ZNS-5A·01-02
杯底
ZNS-5A·01-03
橡胶圈
ZNS-5A·01-04
滤网压圈
987
中速中性滤纸φ90
6
ZNS-5A·01-05
滤网
7
ZNS-5A·01-06
钻井液杯体
8
ZNS-5A·01-07
圆柱销
9
ZNS-5A·01-08
顶盖
10
ZNS-5A·01-09
密封垫
11
ZNS-5A·01-11
输气接头
(图一)钻井液杯组件结构图
(表一)钻井液杯组件结构明细表
(二)减压阀组件:
(图二)减压阀组件结构图
(表二)减压阀组件结构明细表
(三)ZNS-5A型滤失仪结构图及明细表
(图三)滤失仪结构图
(表三)滤失仪结构明细表:
备注
ZNS-5A·00-01
架子
ZNS-5A·00-02
名牌
ZNS-5A·00-03
量筒座
N6.01.03-04
星形手把
ZNS-5A·00-04
支撑杆
25ml
量筒
ZNS-5A·00-06
半球体
ZNS-5A·00-07
连接帽
ZNS-5A·00-08
压紧螺杆
ZNS-5A·00-09
固定套
GB71-85
紧定螺钉M5X12
12
ZNS-5A·00-10
手柄
13
短低压胶管
14
ZNS-5A·00-11
放气阀杆
15
ZNS·01
减压阀组件
16
ZNS·02
打气筒组件
可配其他气源
17
ZNS-5A·01
钻井液杯组件

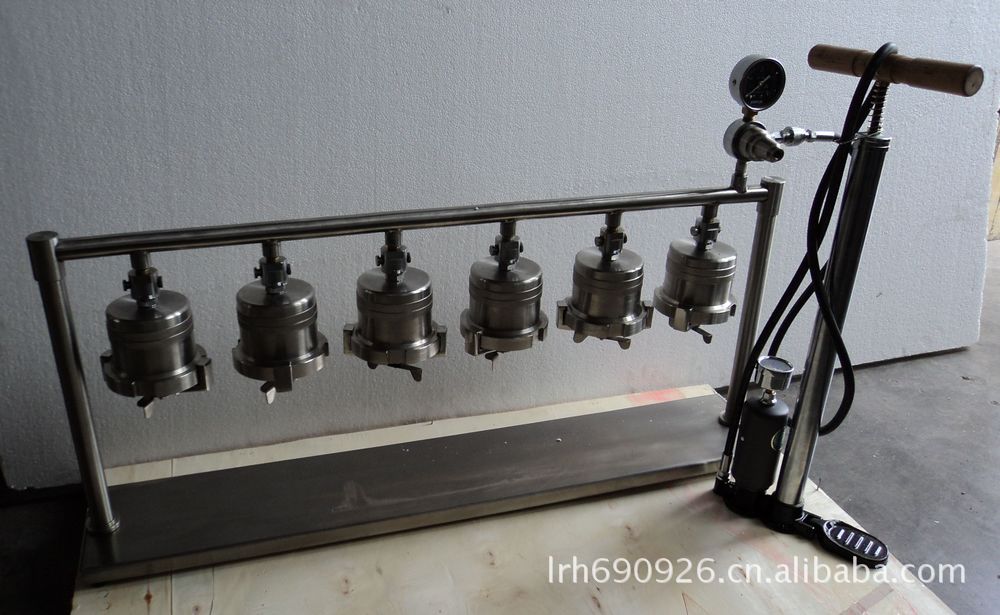

(四)SD6A型六联滤失仪结构
