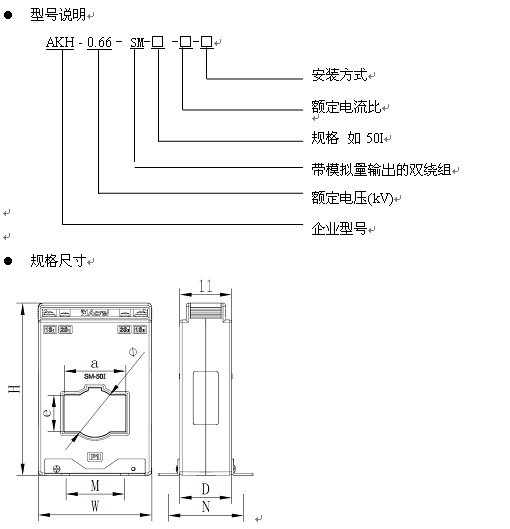

尺寸

规格型式

外形尺寸

穿孔尺寸

安装尺寸

W

H

D

a

e

Φ

M

N

SM-50I

96

146

45

52

31

40

40

60

SM-60Ⅱ

98

145

45

62

31.5

/

42

57.5

SM-80Ⅱ

118

152

45

82

32

/

60

57.5

SM-100Ⅱ

140

155

49

102

32

/

75

57.5

SM-120Ⅱ

167

187

48

122

52

/

54

57.5

SM-200Ⅱ

246

208

56

206

61

/

188

57.5

规格

额定电

流比(A)

准确级及相应额定负荷(VA/Ω)

穿心

匝数

母排规格/根数

电缆最大外径(mm)

安装方式

0.2/0.5级

0.5/0.5级

1.0/1.0级

SM-50I

5/5/4-20mA

2.5/500

30

/

φ40

F

10/5/4-20mA

2.5/500

15

15/5/4-20mA

2.5/500

10

20/5/4-20mA

2.5/500

8

25/5/4-20mA

2.5/500

6

30/5/4-20mA

2.5/500

5

40/5/4-20mA

2.5/500

4

50/5/4-20mA

2.5/500

3

60/5/4-20mA

2.5/500

3

75/5/4-20mA

2.5/500

2

80/5/4-20mA

2.5/500

2

100/5/4-20mA

2.5/500

2

150/5/4-20mA

2.5/500

1

50×10/

1-2

C，F

200/5/4-20mA

2.5/500

1

250/5/4-20mA

2.5/500

1

300/5/4-20mA

5.0/500

1

400/5/4-20mA

5.0/500

500/5/4-20mA

10/500

600/5/4-20mA

10/500

750/5/4-20mA

10/500

800/5/4-20mA

10/500

1000/5/4-20mA

10/500

1200/5/4-20mA

15/500

1250/5/4-20mA

20/500
