高精密线性模组
一、应用：
。线性模组也是一种机械装置，配合马达驱动使用。定位模组通常结合电机马达使用，成为一组电动的机械结构。定位模组也可以结合手动驱动齿轮成为一组机械结构。定位模组在珠三角地区使用广泛，表现突出在自动化设备改造和开发当中。线性模组在电子制造业中应用广泛，主要体现在其能实现自动往复运动，线性模组也是一种机械装置，配合马达驱动使用。
二、产品描述：
产品 型号 ：25-SP
输出（w）： 100 w/200 w/400 w/220 V
额定扭矩 : 0.9 N.m
额定推力 ：250 N
传动方式 ：滚珠螺杆C7转造
重复定位精度：±0.02mm
螺杆直径 ：12 mm
螺杆导程 ：10 mm
最高速度 ：500 mm/sec
有效行程 ：1~1000 mm
最大搬运质量：水平使用：30Kg；垂直使用：15Kg
Sensor 感应器：+LS,-LS,OME / axisv
Sensor 感应器出线长度： 250 cm
产品 型号 ：-60-SP
输出（w）： 400 w/750 w/ 220 V
额定扭矩 : 4.2 N.m
额定推力 ：600 N
传动方式 ：滚珠螺杆C7转造
重复定位精度：±0.02mm
螺杆直径 ：20 mm
螺杆导程 ：20 mm
最高速度 ：1000 mm/sec
有效行程 ：1~1500 mm
最大搬运质量：水平使用：80Kg；垂直使用：30Kg
Sensor 感应器：+LS,-LS,OME / axisv
Sensor 感应器出线长度： 250 cm
-------------------------------------------

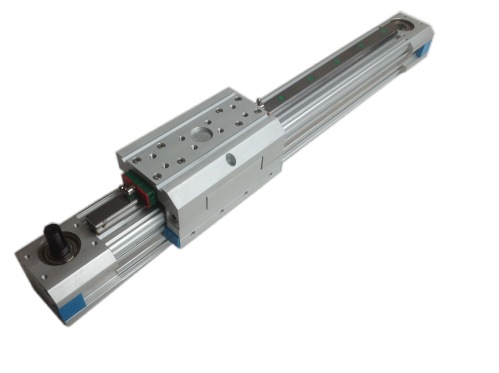

产品 型号 ：25-TB
输出（w）： 100 w/200 w/400 w/220 V
额定扭矩 : 5.2 N.m
额定推力 ：26 N
传动方式 ：皮带
重复定位精度：±0.1mm
皮带规格 ：15 mm
皮带导程 ：3000 mm
最高速度 ：3000 mm/sec
有效行程 ：1~4000 mm
最大搬运质量：水平使用：30Kg；垂直使用：10Kg
Sensor 感应器：+LS,-LS,OME / axisv
Sensor 感应器出线长度： 250 cm
产品 型号 ：60-TB
输出（w）： 400 w/750 w/ 220 V
额定扭矩 : 19.4 N.m
额定推力 ：610 N
传动方式 ：皮带
重复定位精度：±0.1mm
皮带规格 ：25 mm
皮带导程 ：5000 mm
最高速度 ：5000 mm/sec
有效行程 ：1~6000 mm
最大搬运质量：水平使用：60Kg；垂直使用：30Kg
Sensor 感应器：+LS,-LS,OME / axisv
Sensor 感应器出线长度： 250 cm
三、产品特性：
加速度快(0~5米/秒）、定位时间短、动态性能好、结构坚固、电动滑台两侧(右侧/左侧)和两端都有马达安装定位、可配合马达的位置安装。
（精、准、快、稳）
Ø 精密、坚固
Ø 可单轴使用 ：单工位及多工位同时使用大大提高工作效率
Ø 结构简洁，可节省机械设计空间
Ø 具有多种安装与连接方式和附件可供设计选择
Ø 可搭配多种马达与马达控制调节器
Ø 可多点定位与多段控制
Ø 选用合适的附件，可提高组装效率
Ø 满足设计上不同的精度要求
Ø 节省时间，维修方便
Ø 无尘室等级：ISO Class 5 to 6 (100 to 1000)
Ø 提供滚珠螺杆型与同步齿型带式型等两种形式供客户设计选用
Ø 产品多样化，易于搭配选用，并可量身定做特殊客制化产品。
Ø 驱动方式可依照使用需要选择滚珠螺杆驱动或皮带驱动。
Ø 马达连接可依照使用空间选择马达内藏、马达直接、马达间接、马达向下或向上、马达向左或向右
