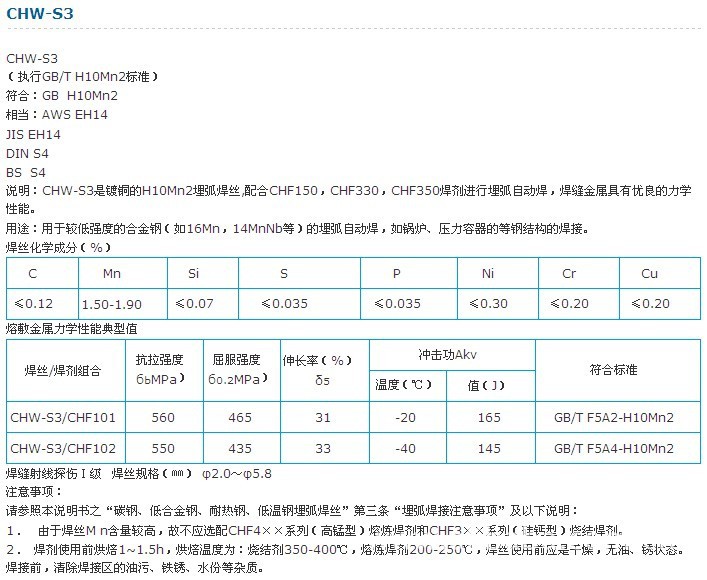

3、  焊接电流过小将导致焊缝成型变差、咬边、未焊透、夹渣等缺欠；焊接电流过大将造成焊接接头理化性能及抗裂性恶化、烧穿、焊缝成型粗糙、脱渣性变差等缺欠；片面追求效率而一味提高焊接电流和追求性能而极度降低焊接规范都是极为不利的；
  4、  选用我公司CHF1××和CHF6××型烧结焊剂进行单丝焊时应采用直流反极施焊、纵列多丝焊时第一丝也应为直流反极，CH3××建议参照以上执行。
  5、  焊接低合金高强钢和低温钢时，为得到良好的焊缝理化性能；建议进行中小规范多层多道方式焊接（道间温度在160～190℃之间；线能量以20～30KJ/cm为宜）；
  6、  焊丝表面质量对焊接接头理化性能和焊接工艺性能有较大影响。长期搁置造成焊丝表面锈或由于存放不当造成焊丝表面附有油污、水份等杂质在焊前都应彻底清除；
  7、  焊丝直径和导电嘴规格应一直，导电嘴直径过大造成导电不良、焊缝成型恶化甚至断弧；
  8、  焊丝和工件倾斜方向都将影响形状和熔深，焊丝前倾或为上坡焊则熔深较大；焊丝后倾（或下坡焊）其熔深较浅、熔宽增大；
  9、  当采用气体火焰预热及去除焊接表面的水份
  10、  时，加热温度必须＞100℃、且保持一段时间，否则易于吸附水份。

如有其他埋弧焊丝的需要，清点击下面那链接查询，有各类焊丝详细资料，谢谢！

有其他疑问请联系我！  13671708413 胡
