1、简介 |

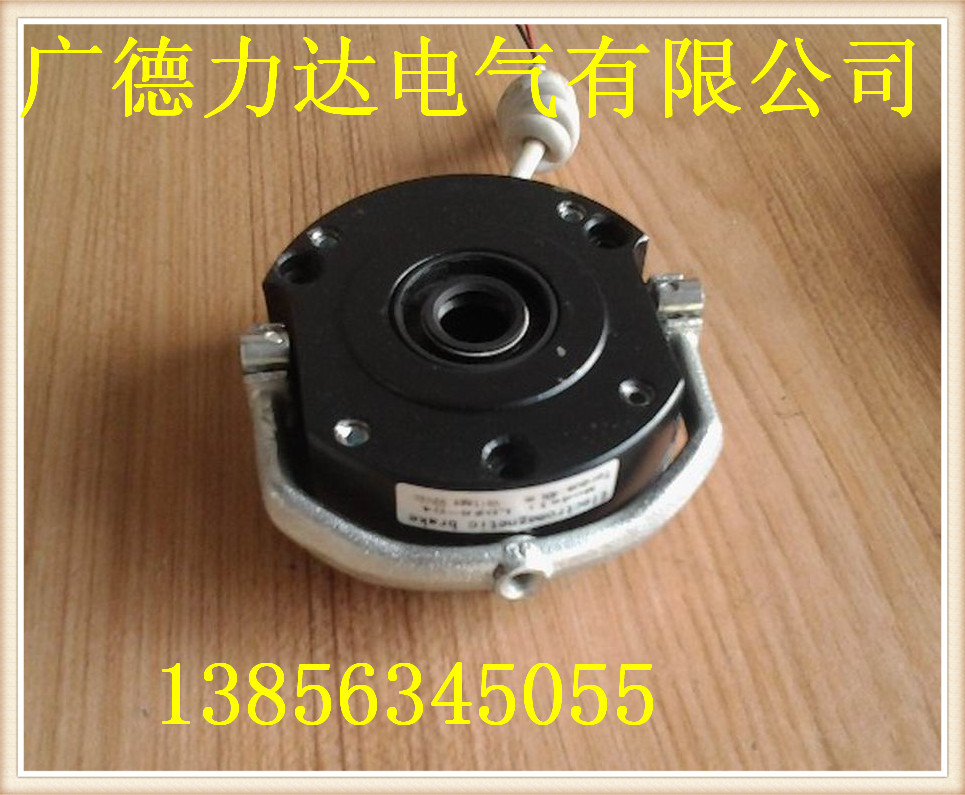

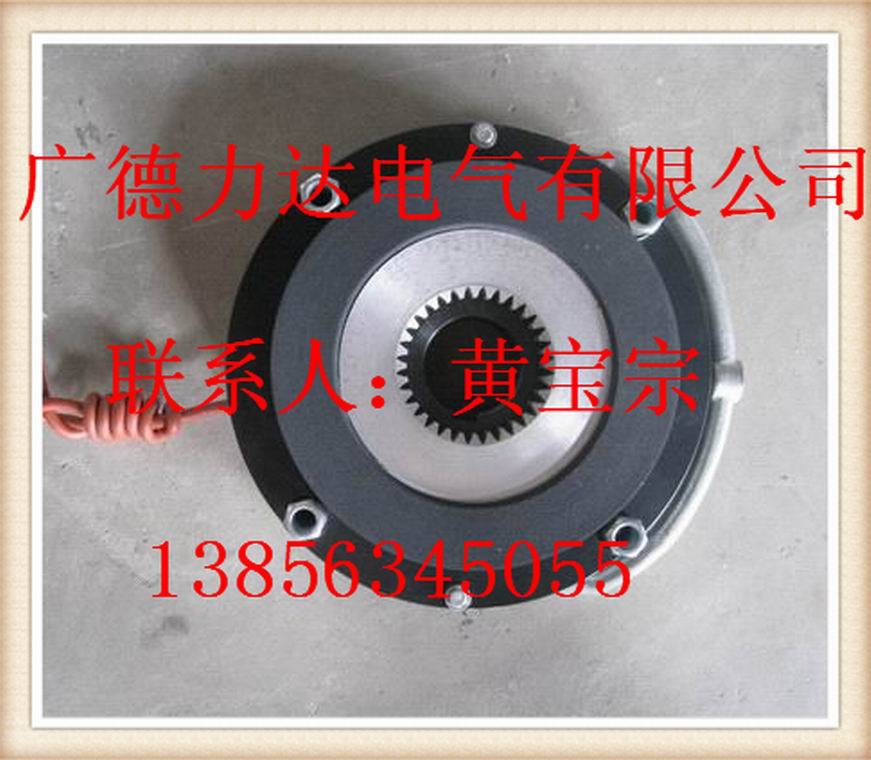

LDZ1系列电磁失电制动器为通电脱离（释放），断电弹簧制动的摩擦式制动器。它主要与Ｙ系列电动配套成YEJ系列电磁制动三相异步电动机。广泛应用于冶金、建筑、化工、食品、机床、包装等机械中，及在断电时（防险）制动等场合。
这种制动器具有结构紧凑、安装方便、适用性广、噪声低、工作频次高、动作灵敏、制动可靠等优点，是一中理想的自动化执行元件。 |
| 2、性能参数： |
 | LDZ1-05 | LDZ1-08 | LDZ1-15 | LDZ1-30 | LDZ1-40 | LDZ1-80 | LDZ1-150 | 配套YEJ电机机座号 | 71 | 80 | 90 | 100 | 112 | 132 | 160 | 额定力距(N.m) | 5 | 7.5 | 15 | 30 | 40 | 80 | 150 | 额定功率 P20 ℃ (W) | 30 | 40 | 55 | 70 | 85 | 90 | 120 | 接通时间 (≤ms) | 63 | 87 | 110 | 140 | 152 | 165 | 214 | 断开时间 (≤ms) | 55 | 72 | 95 | 120 | 130 | 140 | 180 | 最大工作气隙& max(mm) | 0.8 | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 额定电压 (V DC) | 99 | 99 | 99 | 99 | 170 | 170 | 170 | | 允许最高工作转速 (rpm) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
|
|
| 3、安装： | 安装注意事项
摩擦片及衔铁表面不得有油污，必须保持清洁。
安装时必须保证气隙“&”
花键套不得有轴向窜动
安装后必须旋出空心螺栓锁紧在电机后端盖或法兰盘上 | 4、外形及安装尺寸： |
|  | d | D1 | D2 | D3 | D4 | D5 | D6 | b | h | H1 | H2 | H3 | H4 | H5 | H6 | L | δ | β | | LDZ1-05 | 14.8 | 3×M5 | 90 | 78 | 51 | 102 | 10 | 5 | 16.2 | 39 | 2 | 21 | 120 | 60 | 25 | 20 | 0.3 | 12° | | LDZ1-08 | 19.8 | 3×M5 | 105 | 92 | 65 | 118 | 10 | 6 | 21.6 | 47 | 3 | 21 | 135 | 75 | 25 | 20 | 0.3 | 12° | | LDZ1-15 | 24.8 | 3×M6 | 114 | 98 | 65 | 128 | 10 | 8 | 28.1 | 54 | 3 | 24 | 140 | 80 | 25 | 25 | 0.4 | 10° | | LDZ1-30 | 29.5 | 3×M6 | 133 | 118 | 80 | 147 | 10 | 8 | 32.8 | 54.5 | 3 | 24.5 | 150 | 90 | 25 | 30 | 0.4 | 10° | | LDZ1-40 | 29.5 | 3×M8 | 150 | 131 | 90 | 167 | 12 | 8 | 32.8 | 55 | 3 | 25 | 180 | 102 | 32 | 30 | 0.5 | 8° | | LDZ1-80 | 39.5 | 3×M8 | 170 | 151 | 104 | 188 | 12 | 12 | 42.8 | 66 | 3 | 29 | 195 | 112 | 32 | 30 | 0.5 | 8° | | LDZ1-150 | 44.5 | 4×M10 | 202 | 181 | 120 | 222 | 12 | 12 | 47.8 | 72 | 3.5 | 34 | 275 | 133 | 32 | 35 | 0.6 | 8° |
|
5、安装示意图
1、电机端盖
2、空心螺栓装置
3、制动盘
4、衔铁
5、手动释放装置
6、花键套
7、磁轭组件
8、安装螺栓 |
|
| |
