地凯防雷RJ45系列16路网络电源二合一电涌保护器
产品介绍
RJ45系列16路网络、电源二合一电涌保护器按照IEC标准设计。
本产品适用于10/100M网络设备的防雷保护。
产品的接口形式为标准RJ45接口，保护芯线为8线(12、36、45、78)，16路RJ45信号防雷及电源防雷，19英寸机架式安装，维护方便。
l 电源、网络二合一防雷器
l 最大放电电流10kA
l 标准RJ45网络接口浪涌过电压保护
l 19英寸标准机架安装
l 多级对地涉放电路、限制电压更低
l 高速率传输、低损耗
l 输入输出端RJ45水晶插座
产品尺寸图
原理示意图

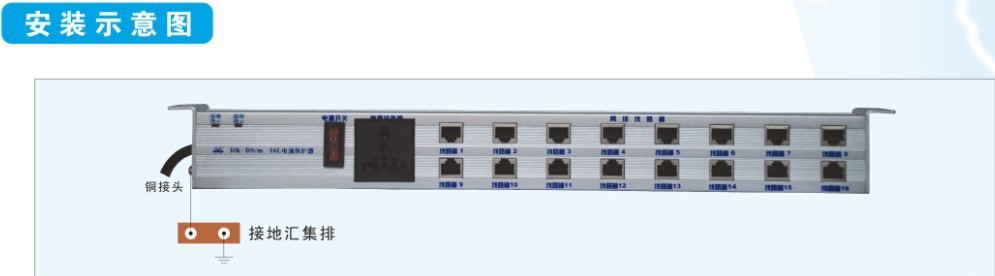

安装示意图
产品型号及技术参数
产品型号 | DK-DS/m |
产品名称 | 16L二合一电涌保护器 |
外壳材质 | 铝质外壳 |
外壳防护等级 | IP20 |
工作温度 | -40～＋85℃ |
相对湿度 | ＜95% |
重量（kg） | 1.34 |
电源部分 | |
损坏状态 | 呈断路状态 |
保护模式 | L-PE，N-PE |
指示功能 | 工作指示、故障指示、接地指示 |
主要参考标准 | IEC61643-1和GB 18802.1-2002 |
防雷保护等级 | D级 |
SPD类型 | 二端口 |
适用的供电系统类型 | TT，TN，IT |
额定电压 | 220V AC |
额定工作电压 | 10A |
最大持续运行电压 | 385V AC |
动作电压 | ≥620V DC |
额定工作频率 | 50Hz(60Hz) |
漏电流 | ≤30μA |
标称放电电流（8/20）μs | 10KA |
最大放电电流（8/20）μs | 20KA |
电压保护水平（8/20）μs Up | ≤1.1KV |
响应时间（L/N-PE） | ＜25nS |
网络信号部分 | |
限制电压（（10/700）μs）（V） | ≤30 |
传输数率（bit/s） | 100M |
插入损耗（dB） | ≤0.5 |
阻抗（Ω） | 0.5 |
接口型号 | RJ45 |
外形尺寸 | 481*96*45 |
重量（kg） | 1.34 |
被保护芯线 | 1，2，3，6 |
保护线路数量 | 16口网络 |
安装标准 | 19英寸机架式 |
定货号 | 101102007 |
产品适用范围
l 楼层交换机电源、信号防雷
l 计算机机房网络交换机电源、信号防雷
