概述：

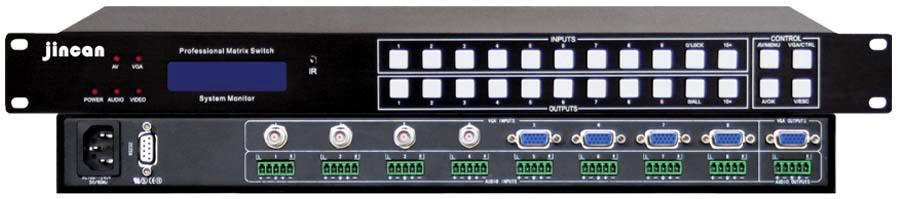

JC 混合切换器设计用于传输高解析度计算机视频，允许使用标准的VGA 电缆直接与计算机视频卡连接。适用于小型系统的计算机视频的传输应用，如教室、培训设施和会议室等。

特性：

(1)独立的切换输出；

(2)遥控锁定功能；面板手动一键切换；傻瓜方便

(3)前面板LCD 状态显示，按键自动锁定功能

(4)预案管理和自动轮巡功能（选配）

(5)前面板液晶屏自动屏保功能

(6)掉电保护功能

(7)输入：用于视频的15 针HD 插座；

(8)输出：用于视频的15 针HD 插座；

(9)400 MHz 带宽

(10)缓冲的输入/ 输出

(11)RS-232 串行控制端口

技术参数:

计算机视频

带宽:400MHz

增益:0dB

输入水平0.7Vp-p

阻抗:75Ω

接口:15 孔D-Sub 型

频率响应:少于 ± 0.1dB - 30MHz.

切换速度:180ns

DC 偏差:最大±5mV.

视频

带宽：150MHz

增益：0dB

阻抗：75Ω

接口：BNC

差动增益：＜0.1％

相位差：＜0.1

音频

增益：平衡0dB/非平衡6dB

阻抗：600Ω

信号类型：立体声

频率范围 ：20Hz--20KHz

CMRR：>80dB，20Hz～20KHz

连接器：RCA 或凤凰端子

串接接口:RS232, 9 针母D 型连接器. 端口2，3，5 分别直通.

串口参数：9600bps、8 位数据、1 位起始位、1 位停止位、无校验，无流控.

输入电压: AC100～240V；50/60Hz
