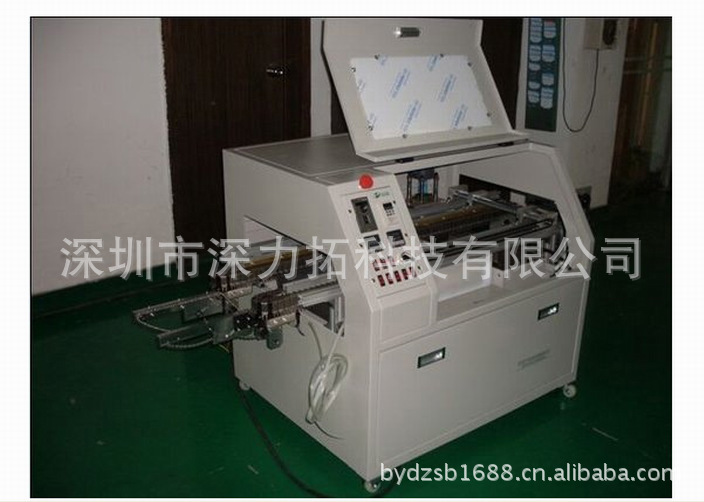

设备名称 | 无铅微型波峰焊 |
设备型号 | HN-200M |
外形尺寸 | 1450mm×850mm×950mm（可以定做） |
锡炉尺寸 | 550×120×100mm（可以定做） |
熔锡量 | 55KG-60KG（可以定做） |
预热区长度 | 350mm（可以定做） |
可焊接PCB板尺寸 | 20mm—160mm（可以定做） |
电源 | 220V/50Hz-60Hz（可做成380V/50Hz-60Hz） |
启动功率 | 4500W（功率可以加大或减小） |
恒温运行功率 | 800W-1200W |
控制方式 | 三菱PLC+按键式控制（可以做成电脑控制和触摸屏控制） |
加热时间 | 锡炉升温为60分钟左右 |
控温方式 | PID闭环控制+SSR驱动，温控精度为正负3℃ |
产品说明 | 功 能：
◇适用于电子厂家；批量生产；实验；教学等用处； ◇有做仪器，设备的厂家，PCB规格多，但数量极少，手工浸锡要求员工熟练程度高，大型波峰焊成本高，所以选择微型波峰焊是理想的选择； ◇满足电路板及多种焊锡之产品使用（配合合适的夹具）；.
◇提高焊接质量，实现自动焊接；
◇提高生产效率，可同时焊接批量产品；
◇焊接引脚保持在8毫米内；
◇锡炉炉胆采用工业无钱材质,探温采用K型热电偶；
◇配合产品具有多种焊锡治具,可任意选购,亦接受订制；
◇温度设定范围达500℃； ◇可编程自动开关机日期、时间、温度等参数； ◇整个焊接过程可手动运行和自动运行转换，实现经济运行，过板自动喷涂助焊剂，自动起波焊接； ◇设计有短路及过流保护系统； |
24小时锡渣量 | 0.1KG-1.5KG（具体锡渣量要根据产量以及锡条的好与差而定） |
结构形式 | 底架、炉胆、机架件和电控箱四部分， |
外壳材质 | 冷轧钢板,表面喷塑、高温烤漆。 |
炉胆周围防腐蚀材质 | 采用不锈钢板，及防腐蚀又防生锈。 |
锡炉材质 | 锡炉炉胆采用无钱材质制作，可长时间在400℃条件下工作。 |
后门盖 | 随时可拆卸，方便保养维修等。 |
| |
安装使用条件：
<1>工作电压：AC220V±10％；单相＋地线；50Hz。
<2>环境温度：5～30℃；
<3>相对湿度：不大于85％RH；
<4>电源开关：空气开关
<5>装机功率：4500W
<6>地面平整，周围环境应无强烈的震动及腐蚀性气体存在。
