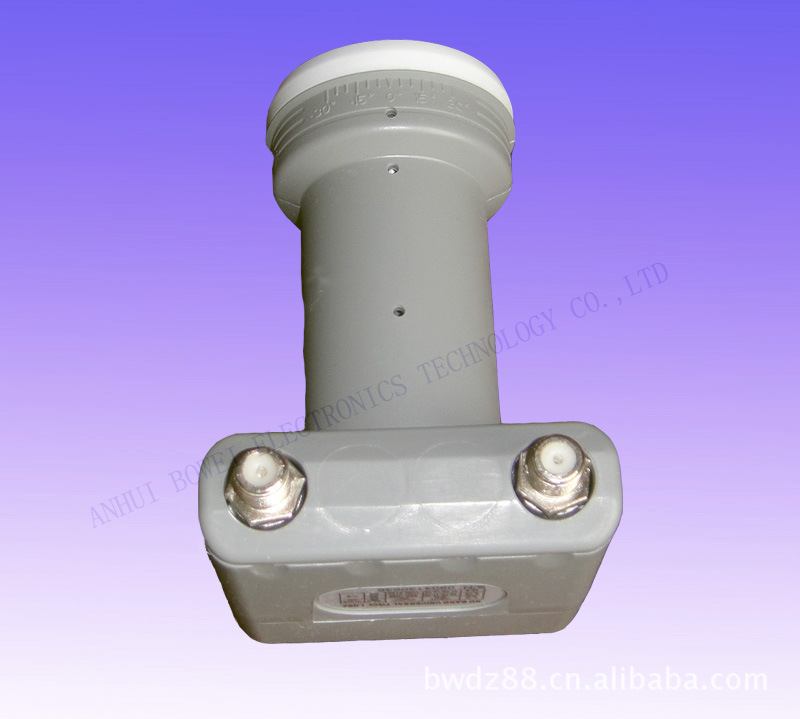

Ku-LNBF 技术参数

1. 输入频率(Input Frequency)：

1).Low Band:10.70 GHz -11.70GHz

2).High Band:11.70 GHz -12.75GH

2.输出频率(Output Frequency)：

1).Low Band:950-1950MHz

2).High Band:1100-2150MHz

3本振频率(L.O. Frequency)：

1).Low Band:9.75GHz(1MHz@25℃)

2).High Band:10.6 GHz(1MHz@25℃)

4本振稳定度(L.O. Stability)：

1).Low Band:±1MHz(-40℃to+70℃)

2).High Band: ±1MHz(-40℃to+70℃)

5噪声系数(Noise Figure)：0.5 dB

6增益(Conversion Gain)：≥55dB

7增益平坦度(Gain Flatness)：≤+/-2dB

8输入驻波(Intput VSWR)：2.5:1(max)

9输出驻波(Output VSWR)：2.0:1(max)

10输出连接(Output Connector):F-female Connector

11输出阻抗(Output Impedance)：75Ω

12极化隔离(Cross Polar Isolation)：20dB(min)

13供电电压(Supply Voltage)：

1) Ca:11.5-14.0v(Vertical Polarization) 13VDCType

2) Cb:16.0-19.0v(Horizontal Polarization)18VDCType

14直流电流（Direct Current）：150mA

15控制信号(Control Signals)：

1).Low Band:Ca or Cb(see below)

2).High Band:Cc or Cb(see below)

3)Cc:continues 22KHz

16工作温度(Operating Temperature)：-40℃to+70℃

17储藏温度(Storage Temperature)：-40℃to+80℃

18相对湿度(Relative Humidity)：0%-95%

19相位噪声(Phase Noise)：

1)-50dBc/Hz@1kHz(max)

2) -75dBc/Hz@10kHz(max)

3) -95dBc/Hz@100kHz(max)

20.镜频抑制(Image Rejection)：45 dB (min）
