【供应青岛临沂日照菏泽济宁枣庄机床照明工作灯质优价廉】价格_厂家

品牌/型号

恒特/HTTL

功率

35（W）W

护罩总宽度

1000

电压

24 220（V）V

安装形式

螺栓

外罩材质

聚碳酸酯PPC

是否库存

是

光源形式

荧光灯/LED灯

产品别名

伸缩护板、山东机床防护罩、防尘折布、机床导轨防尘、塑料拖链、雕刻机防尘、重型机械配件

型号

HTTL

品牌

恒特

长度

500（mm）

适用机床

数控雕刻机，试验机，加工中心，木工机械设备，金属切割设备，石材机械，玻璃机械，食品机械，龙门刨床，工业电炉，钢厂浇注设备，线切割，升降机械，高空作业车，船舶工业

德州恒特机床部件网址：

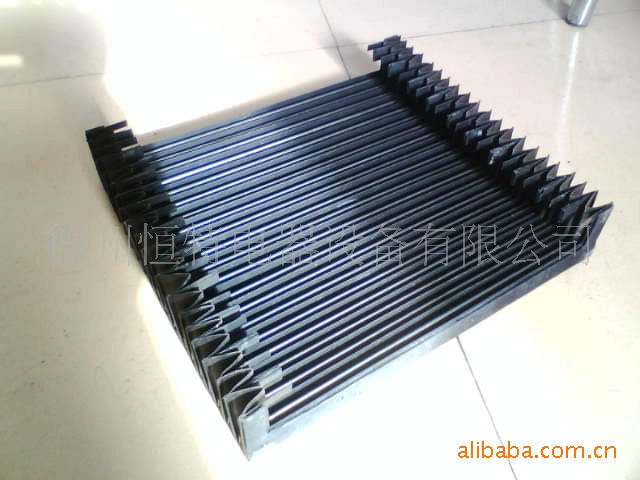

高频热合柔性风琴式导轨护罩技术特点

技术支持 0534-3324000 3324001 7087111

传真0534-3862220 7087177

特点:
★ 此类护罩具有不怕脚踩、硬物冲撞不变形、寿命长、密封好和运行轻便等特点
★ 护罩行程长，压缩小，长度的比值为1:10
此折叠护罩中最先进的一种形式，它能弥补各种护罩解决不了的问题。这类护罩在世界占有领先地位。
★ 该产品使用专用的材料，耐冷却剂，防油、砂轮沫和铁肖等等；
★ 护罩具行程长和压缩小的优点；
★ 护罩的风箱速度可达200m/分；
★ 护罩内没有任何金属零件，不用担心护罩工作时会出现零件松动而给机器造成严重的破坏。

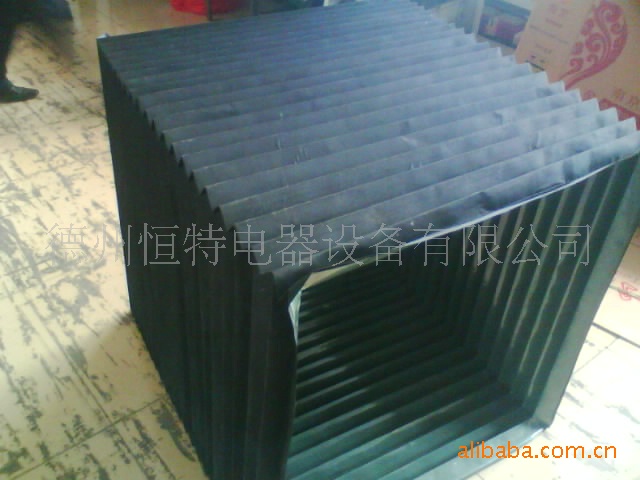

方形异型护罩

立柱带不锈钢片护罩

柔性风琴式导轨防护罩设计参数

代号	名称	数据	备注	护罩结构材料
L	拉伸后长度			面料	尼龙革或三防布
L1	压缩后长度			支撑	PVC片材（每格一片）
L2	行程长度			连接板	树脂板、铁板
B	防护罩总宽			滑轮	铜或尼龙轴承
B1	导轨宽度
B2	护罩内部宽度			配套机床型号
H	护罩总高度			订货单位
H1	导轨高度			联系人
H2	护罩内部高度			联系电话
注：1.用户订货时只要填明以上数据、选定材料，我厂代办设计制造。 2.如用户对护罩型式有特殊要求，我厂可与用户协商设计，满足要求。 3.每种防护罩填写一张。如样本不够，可复印填写。

整体伸缩片式风琴护罩

特点：该产品有钢板和不锈钢铜板制成的防护罩，质优寿命长，能防冷却液和乳液；防铁屑，能防工具的偶然事故。
速度：一般类型护罩速度为12米/分、
如用户需要，可制成特殊内部结构，最高速度为80米/分。
外型：该产品外型美观，可为给机床生产厂带来可观的经济效率。

钢板罩订货通用型图纸参考

钢板机床导轨防护罩设计参数

代号	名称	数据	备注	代号	名称	数据	备注
Le	拉伸后长度			BS	滚轮支承宽度
Lz	压缩后长度			BM	滑块支承宽度
Lt	行程			α°、β°	弓型倾角
B	导轨宽度			n	预计节数
Bc	防护罩总宽			δ	钢板厚度		用户预选
H	防护罩总高				安装孔		用户自定

H1	导轨侧面高度	钢板材料	1Gr13	2Cr13	用户自定
H2	导轨上护罩高度	支撑形式	滚轮	滑块	用户自定
H3	安装位置高度	配套机床型号
H4	安装板高度	委托单位
H5	滚轮高度	联系人		电话
注：1、用户订货时只要填明上数据、选定材料，我公司代为设计、制造。 2、如用户对护罩型式有特殊要求，我公司可与用户协商设计，满足要求。 3、每种防护罩填写一张。如样本不够，可复印填写。

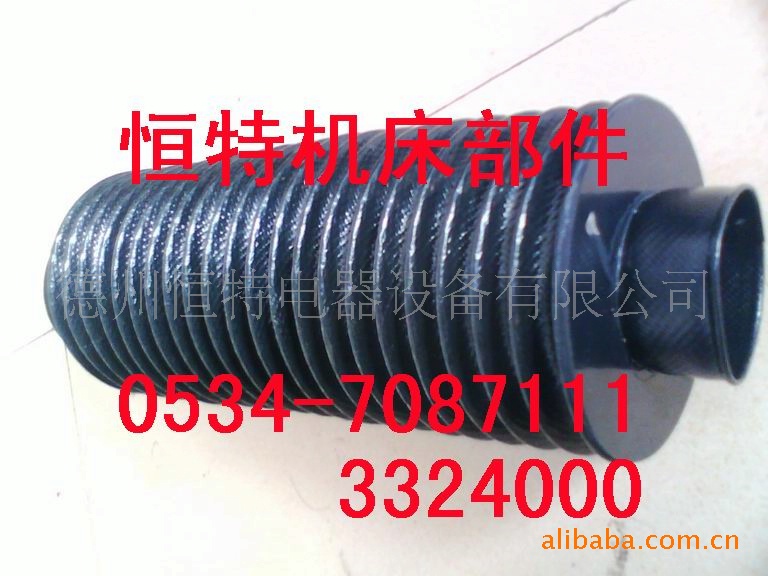

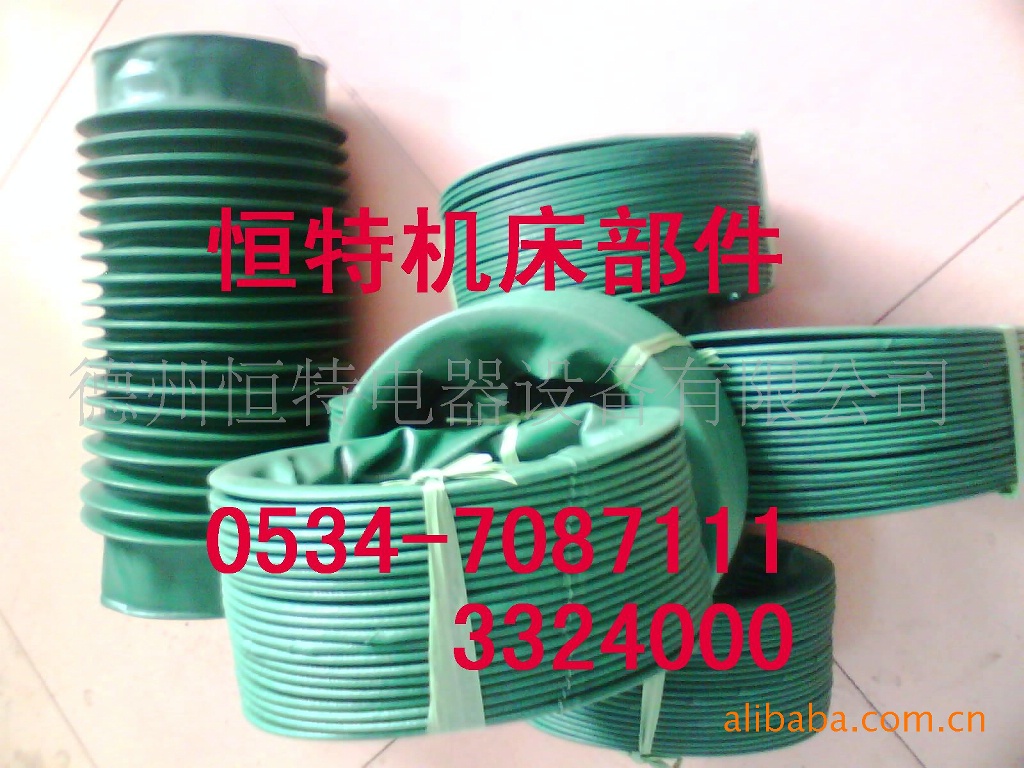

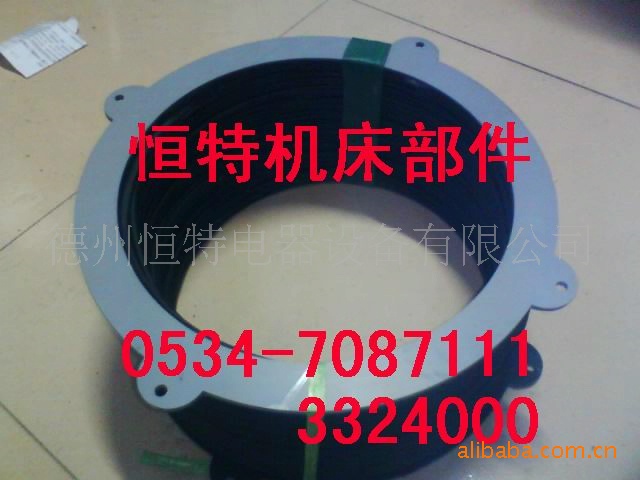

圆筒式橡胶丝杠、光杠、工具磨护罩

特风琴式防护罩外形设计参考

多种导轨护罩系列

德州恒特电器 TL型钢制拖链系列

技术支持;0534-3324000 7087111

TL系列拖链的主体是由链板(优质钢板镀铬)支撑板(挤拉铝合金)轴销(合金钢)等部件组成,使电缆或橡胶管与

拖链之间不产生相对运动,不产生扭曲变形,链板经镀铬处理外形效果新颖,结构合理,灵巧度高,钢性好不变形

,安装方便,使用可靠,易拆装,尤其是本产品采用了高强度耐磨材料,合金铜为轴销,提高了产品的耐磨强度,弯

曲更灵活,阻力更小,降低了噪音,从而可保证长时间使用不变形,不下垂. 由于本产品外观精美,可在较大程度

上增强机床设备的整体艺术美观效果,增强我国机床、机械设备在国际市场的竞争能力.

1. 拖链可适应最大移动速度40米/分

2. 拖链在最大移动速度时,噪声声压级不大于68分贝.

3. 拖链安全使用寿命不小于100万次(往复).

TL型拖链主要参数

型号参项	TL65	TL95	TL125	TL180	TL225
节距 t	65	95	125	180	225
弯曲半径 R	75.90.115.125 145.185	115.145.200 250.300	200.250.300.350.470 500.575.700.750	250.300.350.450 490.600.650	350.450.600.750
拖链最小宽度 Bmin	70-450	120-450	120-55	200-650	250-1000
拖链高度 Bmax	44	70	96	144	200
拖链长度 L	由用户按需要自定
支撑板最大孔径 D1	30	50	75	110
矩形孔 Dmax	26	46	72

1. 拖链按照意大利技术生产.

2. 当需要非标准的弯曲半径或结构与标准有异的拖链时,可与本厂另行协议制造.

3. 当拖链超过允许的最大宽度Bmax时,可采用由三条链带平行组成的复合拖链来完成,见下面图示

承重型工程塑料拖链系列

TZ45系列

型号	内腔（高X宽）	外腔（高X宽）	弯曲半径（R）	节距	不支撑长度（M）	型式
45.50	45x50	79x96	150.200	78	10	上下盖均可开，滚轮桥式、滚轮全封闭
45.75	45x75	79x121			12
45.100	45x100	79x146			14
45.125	45x125	79x175			16
45.150	45x150	79x200			18
45.175	45x175	79x225			20
