GTB-845数字式低频减载装置

       GTB-845数字式低频减载装置用于防止电力系统发生频率崩溃的系统保护，在低频低压时及时的分段分批次切除负荷。该装置可同时测量同一系统两段母线电压，低频与低压减载各设6 轮，基本配置可直接切除20 回负荷线路。以提高供电质量，保证重要用户供电的可靠性。

   2.1 功能配置表

   2.2 主要特点

a. 4U标准铝型材机箱，组合插件式结构，后插拔机箱，各功能模块单独设计，强弱电彻底分离，抗干扰能力强，现场维护方便；

b. 多CPU智能插件设计，开入开出插件实现实时完全自检；可检测到每个继电器线圈；

c. 插件间基于CANBUS总线联系，减少插件间连线，接插不良实时检测；

d. 双32位机系统，系统冗余大；保护功能采用德州仪器公司出品的32位浮点DSP处理器，程序及数据在片内运行；运行速度快，可靠性高；

e. 人机界面、网络通讯等管理功能由飞利浦公司出品的32位ARM单片机实现，速度快，片内存储容量大，网络接口能力强；

f. 16位AD采样，测量精度高；每周波48点采样，谐波处理能力强；

g. 保护模块采用计算机辅助图形界面原理设计，便于系列产品二次开发与功能修改，工程设计灵活、快捷；

h. 完整的断路器操作回路，设有遥控跳、合闸、压力闭锁、弹簧未储能闭锁合闸功能等；

i. 选用192X64单色图文液晶，中文界面菜单；可灵活选用双以太网、双485接口；

j. 可保存不少于500个最近发生的事件报告及运行报告；

k. 人机管理模块采用实时多任务操作系统，界面、网络等任务实时性好；

l. 可存储10套保护定值，双重化定值区自检及互检相结合，定值切换安全方便；

m. 基于电力工业标准DL/T667-1999（IEC 60870-5-103）的标准通信规约，方便与微机监控或保护管理机联网通讯。

K ? e u ??& ?& font-size:10.5000pt; font-family:'宋体'; " >33路遥信开入采集、装置遥信变位、事故遥信

开关事故分合次数统计及事件SOE等

故障录波

对 时

可实现GPS对时、网络对时

通 信

以太网、RS232/485通信接口

     装置主要功能包括：保护功能、数据采集功能、控制功能、通信功能、调试功能、安全功能。装置采用类计算机工作站功能设计，既能单独作为数字保护装置使用，又可以组成各种不同结构的系统使用。

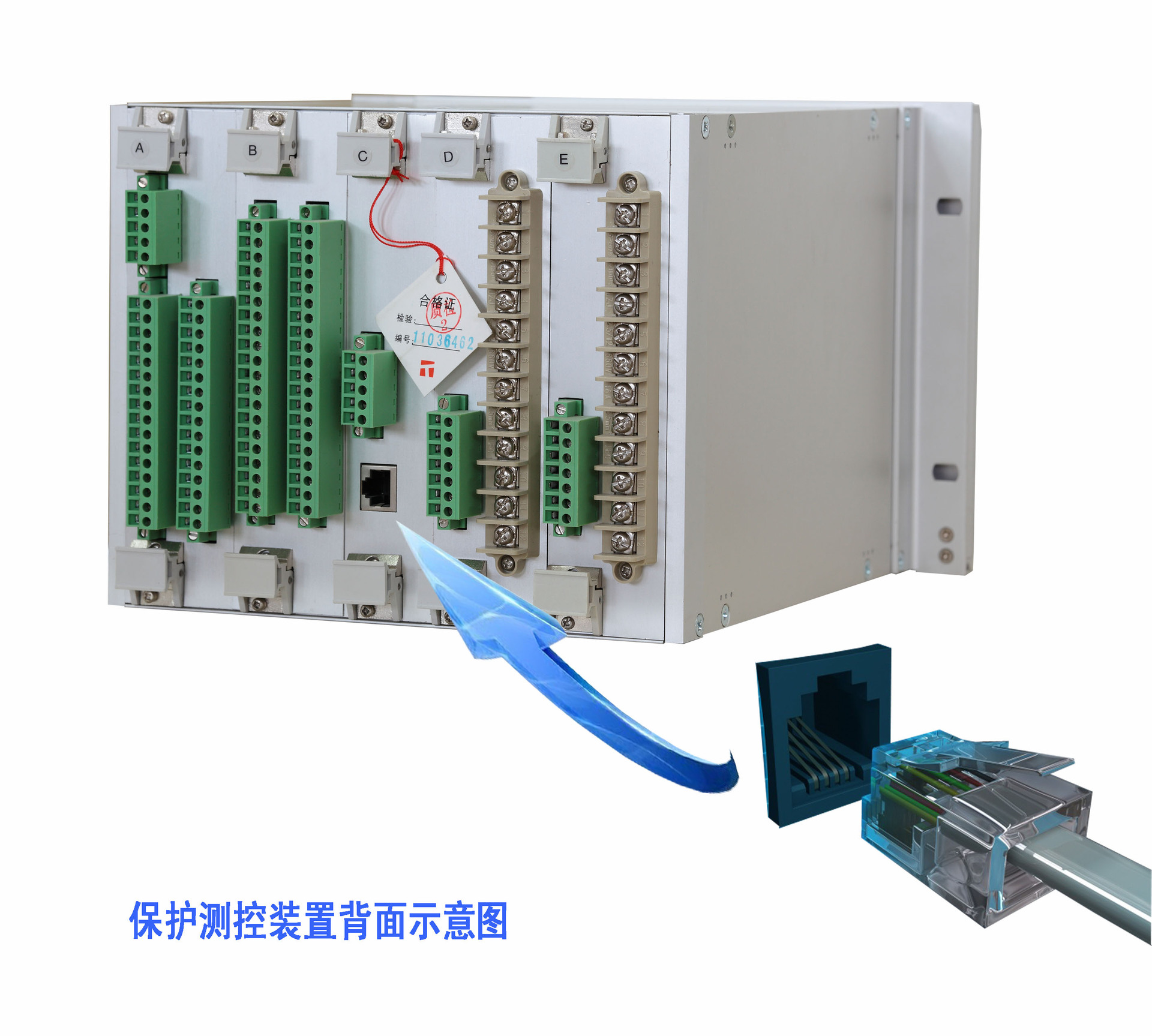

4.产品图片
