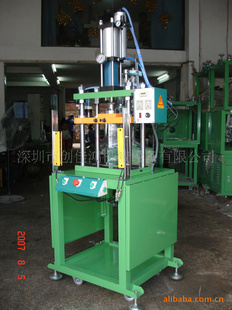

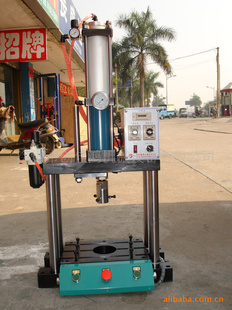

四柱增压测试机/CHC105F系列测试机/增压测试机
| 设计特点： | 1.以压缩空气为动力源,操作简单.
2.没有油压系统待机时,所产生之噪音,可节省电力消耗,降低生产成本.
3.利用气油增压原理,达到作动速度快,高出力的需求,增压可在空行程的任何阶段出力.
4.多功能用途适用于压入;冲孔;铆合,装配;切断等,电器开放组立,打印等.
5.柱式门型开放空间设计,特殊规格之需求,可接受订制.
6.出力3T-20T供选择. |
规格 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) |
CH109-3T | 1065 | 550 | 200 | 140 | 320 |
CH109-5T | 1065 | 550 | 200 | 140 | 320 |
CH109-10T | 1100 | 550 | 200 | 150 | 320 |
CH109-15T | 1200 | 550 | 200 | 150 | 320 |
CH109-20T | 1250 | 550 | 200 | 170 | 320 |
规范
规格 | CH109-3T | CH109-5T | CH109-10T | CH109-15T | CH109-20T |
理论出力 | 3T | 5T | 10T | 15T | 20T |
快速行程范围 | 50-100mm | 50-100mm | 50-100mm | 50-100mm | 50-100mm |
增壓行程 | 5-20mm | 5-20mm | 5-20mm | 5-20mm | 5-20mm |
最大工作高度 | 200mm | 200mm | 200mm | 200mm | 200mm |
工作台面积 | 350*235mm | 350*235mm | 350*235mm | 350*235mm | 350*235mm |
来回次数/分钟 | 约20次 | 约20次 | 约20次 | 约20次 | 约20次 |
操作压力 | 0.4-0.7 Mpa | 0.4-0.7 Mpa | 0. 0.4-0.7 Mpa | 0.4-0.7 Mpa | 0.4-0.7 Mpa |
轴孔尺寸 | Ф25*40L | Ф25*40L | Ф25*40L | Ф25*40L | Ф25*40L |
电源 | 单相AC220V | 单相AC220V | 单相AC220V | 单相AC220V | 单相AC220V |
操作种类 | 自動/手動 | 自動/手動 | 自動/手動 | 自動/手動 | 自動/手動 |
操作方式 | 雙手 | 雙手 | 雙手 | 雙手 | 雙手 |
本机重量 | 約120Kg | 約140Kg | 約170Kg | 約190Kg | 約220Kg |
