流双显电压电流表

提醒：购买、安装前请参考下部说明以及接线图片，否则买错、接线错误、使用不当，会直接导致表头损坏。

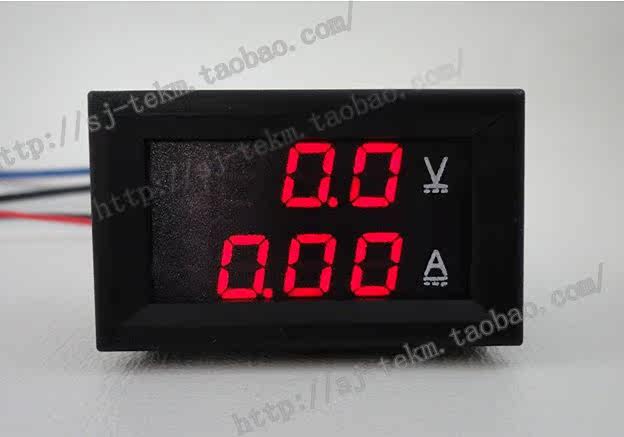

产品展示

产品特点：

·本双色双表体积小巧，可同时同屏显示电压、电流

· 本表头采用是共地设计，即测量端的地线与供电端的地线是相通的

· 本表供电范围：DC4.5~30V，供电反接不会烧，注意：最高输入电压不能超过30V，否则有烧毁的危险

· 本表配有五根接线，方便接入汽车、电瓶车、摩托车车内线路，用于监视电瓶电压，及时掌握电瓶电压状态，也可用于其它产品电压、电流测量用途

技术参数：

· 供电电压：DC4.5~30V（超宽范围，适用多种场合）

· 测试电压：0~100V；最小分辨率：0.1V，如有特殊要求需要定做请联系客服

· 测试电流量程：最大10A，最小分辨率：10MA，（内置分频器）

· 工作电流：≤20MA（超低功耗）

· 显示方式：0.28″LED----单色（全红），单色（全绿），单色（全蓝），单色（全黄）

双色（红蓝），双色（红绿）等可以按照客户的要求配色

· 外形尺寸：48×29×21mm

· 安装开孔：45.5×26.5mm

· 测量速率：≥300mS/次

· 测量精度1%（±1个字）

极限工作条件：

· 最低供电电压：DC+4.5V

· 最高供电电压：DC+30V

· 工作温度：-15℃∽+70℃

· 工作湿度：10∽80%（无凝露）

· 工作气压：80∽106kPa

· 阳光照射：无直接照射

 注：本公司是真正的设计、生产厂家，量大从优，欢迎来公司洽谈、批发

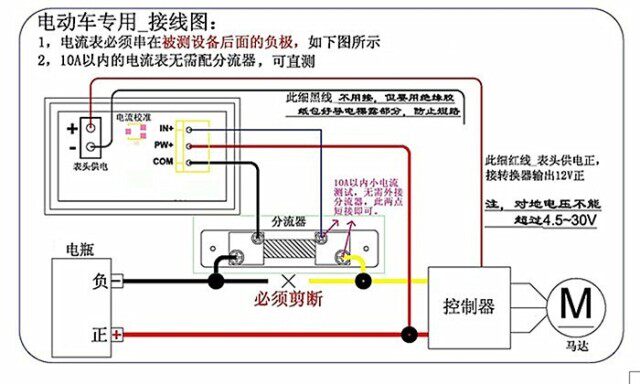

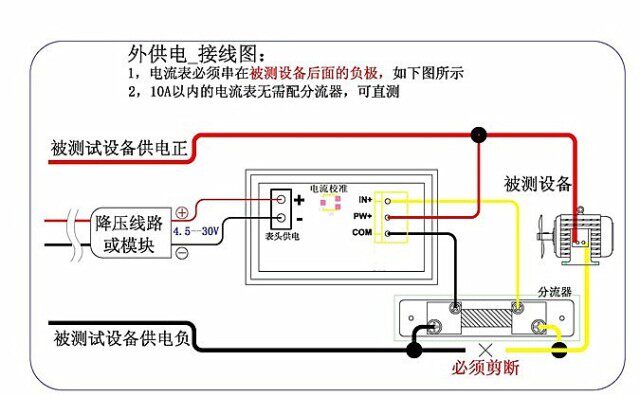

接线方法：

本表配有五根线，请找专业人员严格按照以下接线图接线，如有什么疑问请随时与我们客服联系；

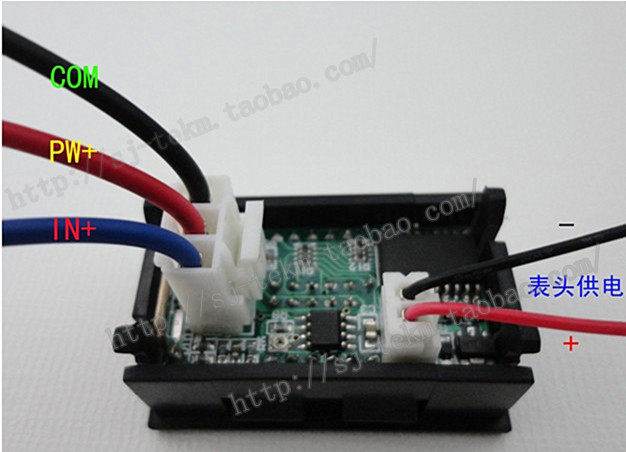

· 表头供电：两线插座（细线）

            细黑线：表头供电地线

            细红线：表头供电正线（注：细红黑线之间电压不能超过DC30V）

· 测试端：三线插座（粗线）

            COM------黑线：测试公共端（共地）

            PW+ -----红线：测量正电压输入端

            IN+ -----蓝线：电流输入端；因为表头采用共地设计，即测量端的地线与供电端的地线是相通的，所以只能接到被测设备负极与电源负极之间。

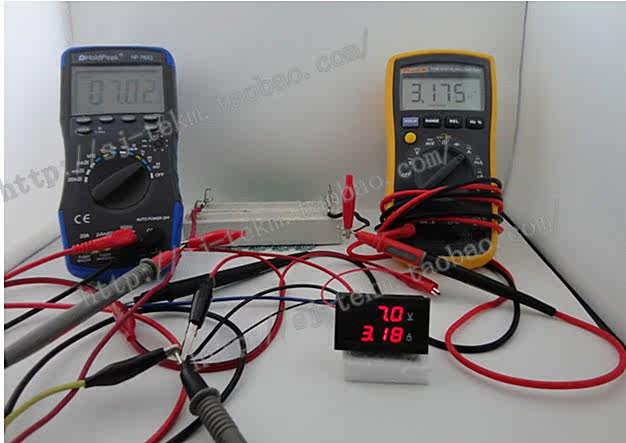

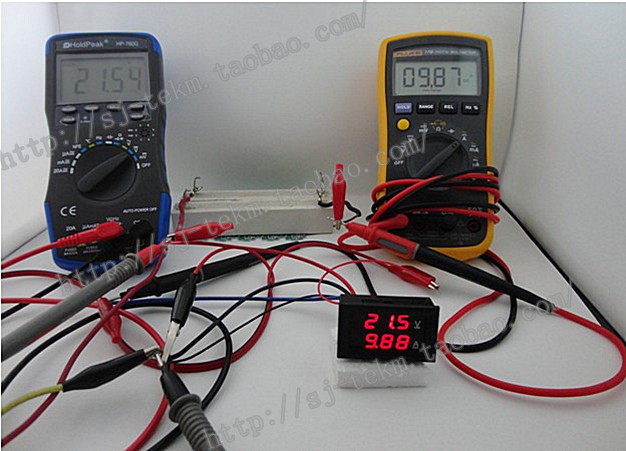

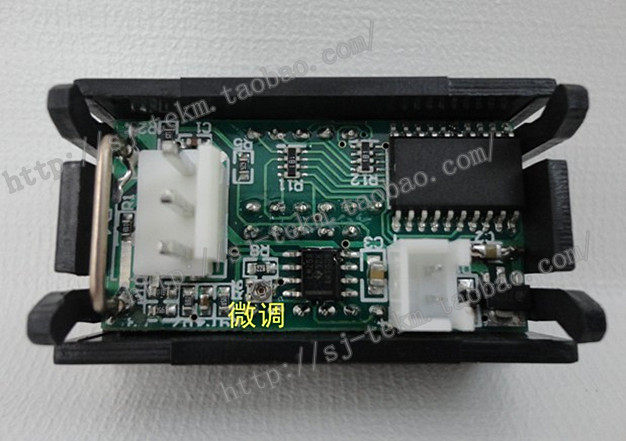

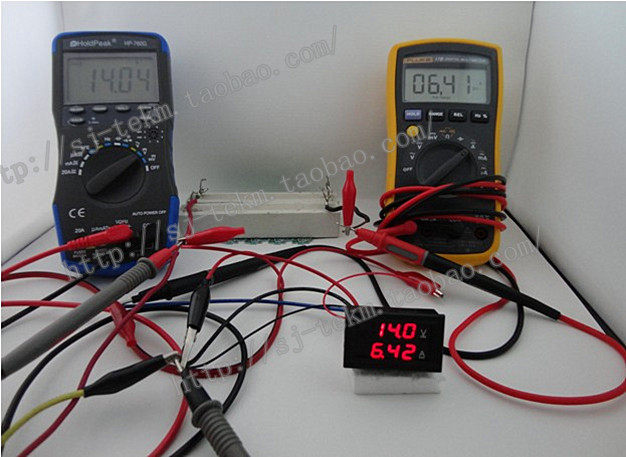

实拍图片：

详细图一

详细图二

详细图三
