一、主要配置和参数

型号：yk-160型

生产能力：100-300kg/h

电机功率：2.2kw

转速：55r/min

摇摆幅度：360

滚筒直径：160mm

颗粒直径：可通过筛网不同调节

重量：280kg

二、原理

　摇摆颗粒机将潮湿的粉料或块状的干料研制成所需的颗粒，主要将潮湿粉末状混合物，在旋转滚筒的正、反旋转作用下，强制性通过筛网而制成颗粒的专用设备。

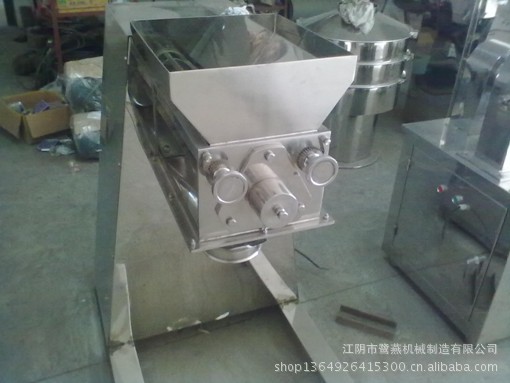

摇摆颗粒机构造

　　1、主体：机身为一独立长方柱体，其上装置封闭轴承座与粉斗连接，粉斗伸向机体。

　　2、颗粒制造装置：旋转滚筒横卧置在粉斗的下面，前后有轴承支座，它通过齿条的传动，作倒顺回转，端面的前轴承盖为活动式，装拆时，只要旋下一个翼形螺母，轴承盖和旋转滚筒即可抽出，放置滚筒的两端制有凸形的方环。

　　3、减速箱：采用蜗轮传动，箱内可储机油，箱上有视镜可观察，观察运转情况及储油量，蜗轮外端，装有偏心轴，带动齿条作往复运动。

　　4、筛网夹管：装置在旋转滚筒的两旁，用钢管制造，中间开有一条长槽，筛网的两端嵌入槽内，转动花形手轮将筛网包在旋转滚筒的外圆上，手轮内有齿轮撑住，松紧可以进行调节。

　　5、电机架：一条与螺杆栓牢，电动机就装在铁板上，当转动螺杆栓，电动机就上下运动，供调节皮带。

　　原理

摇摆颗粒机将湿度合适的粉状混合物送入料仓，通过刀轮的往复摆动，种用旋转滚筒的摇摆作用，通过铁丝筛子将潮湿的粉末原料研成颗粒将物料从筛网中挤出，制成颗粒状。块状物料在滚筒内撞击破碎，并强制通过筛网而成颗粒。

报价：7500元

配运方式:汽车配载,运输费含在设备总运输价内
