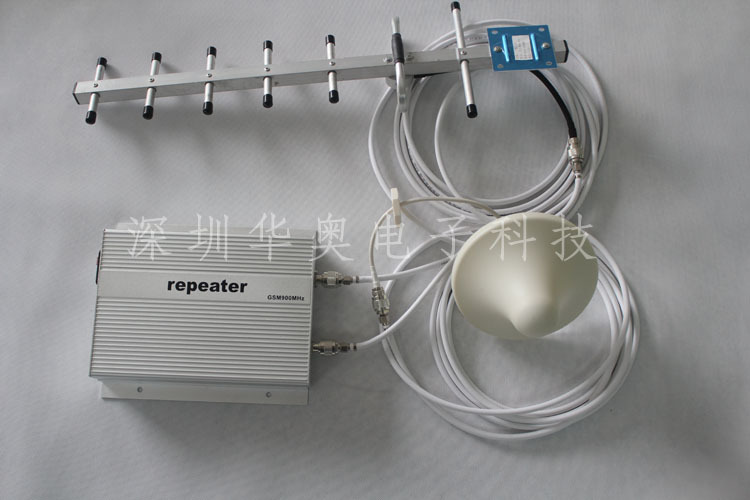

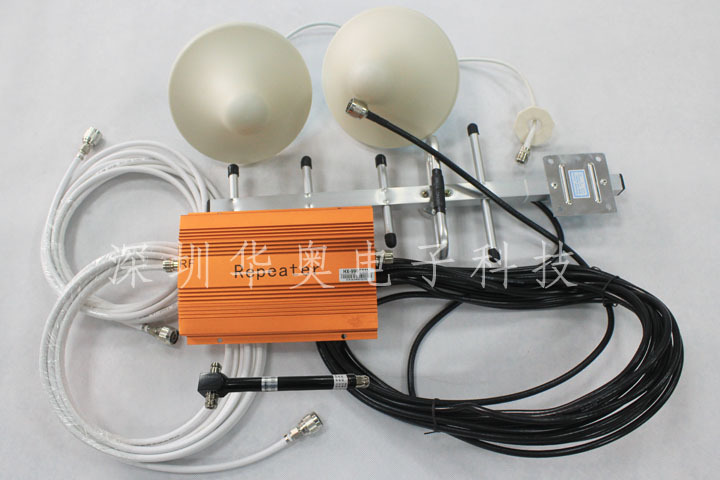

供应八木天线 五单元八木天线 外置天线 质量保证 价格优惠

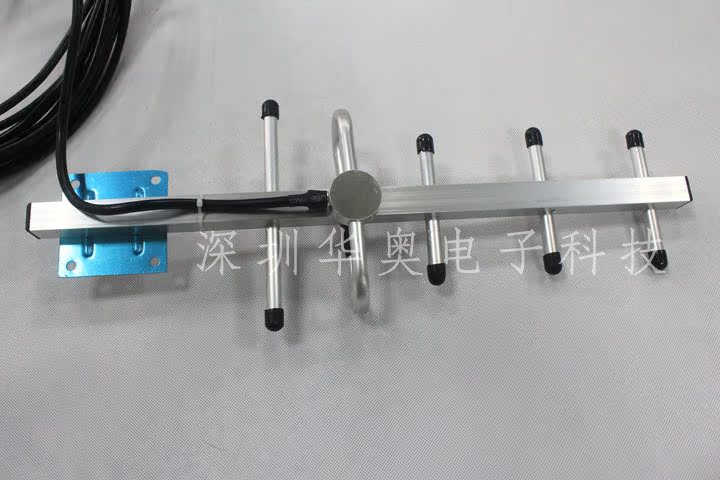

五单元八木天线自带十米线

天线（antenna)是一种变换器，它把传输线上传播的导行波，变换成在无界媒介（通常是自由空间）中传播的电磁波，或者进行相反的变换。在无线电设备中用来发射或接收电磁波的部件。无线电通信、广播、电视、雷达、导航、电子对抗、遥感、射电天文等工程系统，凡是利用电磁波来传递信息的，都依靠天线来进行工作。此外，在用电磁波传送能量方面，非信号的能量辐射也需要天线。一般天线都具有可逆性，即同一副天线既可用作发射天线，也可用作接收天线。同一天线作为发射或接收的基本特性参数是相同的。这就是天线的互易定理。

2、按用途可分为通信天线、广播天线、电视天线、雷达天线等。
3、按方向性可分为全向天线和定向天线等。
4、按工作波长可分为超长波天线、长波天线、中波天线、短波天线、超短波天线、微波天线等。  微波天线
5、按结构形式和工作原理可分为线天线和面天线等。描述天线的特性参量有方向图、方向性系数、增益、输入阻抗、辐射效率、极化和频宽
6、按维数来分可以分成两种类型：一维天线和二维天线
一维天线：由许多电线组成，这些电线或者像手机上用到的直线，或者是一些灵巧的形状，就像出现电缆之前在电视机上使用的老兔子耳朵。单极和双级天线是两种最基本的一维天线。
二维天线：变化多样，有片状（一块正方形金属）、阵列状（组织好的二维模式的一束片），还有喇叭状，碟状。
7、天线根据使用场合的不同可以分为：手持台天线、车载天线、基地天线三大类。
手持台天线：就是个人使用手持对讲机的天线，常见的有橡胶天线和拉杆天线两大类。
车载天线：是指原设计安装在车辆上通讯天线，最常见应用最普遍的是吸
外观图片(20张)盘天线。车载天线结构上也有缩短型、四分之一波长、中部加感型、八分之五波长、双二分之一波长等形式的天线。
基地台天线：在整个通讯系统中具有非常关键的作用，尤其是作为通讯枢纽的通信台站。常用的基地台天线有玻璃钢高增益天线、四环阵天线（八环阵天线）、定向天线。

天线发明天线是由俄国科学家波波夫发明的。
1888年，29岁的波波夫得知德国著名物理学家赫兹发现电磁波的消息后，这位曾经立志推广电灯的年轻科学家对朋友们说：“我用毕生的精力去安装电灯，对于广阔的俄罗斯来说，只不过照亮了很小的一角：假如我能指挥磁波，那就可以飞越整个世界！”
于是，他埋头研究，向新的目标发起了冲击。
1894年，波波夫制成了一台无线电接收机。这台接收机的核心部分用的是改进了的金属屑检波器，波波夫采用电铃作终端显示，电铃的小锤可以把检波器里的金属屑震松。电铃用一个电磁继电器带动，当金属屑检波器检测到电磁波时，继电器接通电源，电铃就响起来。
有一次，波波夫在实验中发现，接收机检测电波的距离突然比往常增大了许多。
“这是怎么回事呢？”波波夫查来查去，一直找不出原因。
一天，波波夫无意之中发现一根导线搭在金属屑检波器上。他把导线拿开，电铃便不响了；他把实验距离缩小到原来那么近，电铃又响了起来。
波波夫喜出望外，连忙把导线接到金属屑检波器的一头，并把检波器的另一头接上。经过再次试验，结果表明使用天线后，信号传递距离剧增。
无线电天线由此而问世。[1]

辐射导线上有交变电流流动时，就可以发生电磁波的辐射，辐射的能力与导线的长度和形状有关。如 图1.1 a 所示，若两导线的距离很近，电场被束缚在两导线之间，因而辐射很微弱；将两导线张开，如 图1.1 b 所示，电场就散播在周围空间，因而辐射增强。 必须指出，当导线的长度 L 远小于波长 λ 时，辐射很  天线
微弱；导线的长度 L 增大到可与波长相比拟时，导线上的电流将大大增加，因而就能形成较强的辐射。

对称振子  抛物面天线
对称振子是一种经典的、迄今为止使用最广泛的天线，单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源，也可采用多个半波对称振子组成天线阵。 两臂长度相等的振子叫做对称振子。每臂长度为四分之一波长、全长为二分之一波长的振子，称半波对称振子。另外，还有一种异型半波对称振子，可看成是将全波对称振子折合成一个窄长的矩形框，并把全波对称振子的两个端点相叠，这个窄长的矩形框称为折合振子，注意，折合振子的长度也是为二分之一波长，故称为半波折合振子，见 图1.2 b。














馈线
发射天线的基本功能之一是把从馈线取得的能量向周围空间辐射出去，基本功能之二是把大部分能量朝所需的方向辐射。垂直放置的半波对称振子具有平放的 “面包圈” 形的立体方向图。立体方向图虽然立体感强，但绘制困难，平面方向图用来描述天线在某指定平面上的方向性。
天线方向性增强
若干个对称振子组阵，能够控制辐射，产生“扁平的面包圈” ，把信号进一步集中到在水平面方向上。
下图是4个半波振子沿垂线上下排列成一个垂直四元阵时的立体方向图和垂直面方向图。
也可以利用反射板可把辐射能控制到单侧方向，平面反射板放在阵列的一边构成扇形区覆盖天线。下面的水平面方向图说明了反射面的作用------反射面把功率反射到单侧方向，提高了增益。
线缆(12张)抛物反射面的使用，更能使天线的辐射，像光学中的探照灯那样，把能量集中到一个小立体角内，从而获得很高的增益。不言而喻，抛物面天线的构成包括两个基本要素：抛物反射面和放置在抛物面焦点上的辐射源。

增益
增益是指：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。它定量地描述一个天线把输入功率集中辐射的程度。增益显然与天线方向图有密切的关系，方向图主瓣越窄，副瓣越小，增益越高。可以这样来理解增益的物理含义------为在一定的距离上的某点处产生一定大小的信号，如果用理想的无方向性点源作为发射天线，需要100W的输入功率，而用增益为 G = 13 dB = 20 的某定向天线作为发射天线时，输入功率只需 100 / 20 = 5W 。换言之，某天线的增益，就其最大辐射方向上的辐射效果来说，与无方向性的理想点源相比，把输入功率放大的倍数。
半波对称振子的增益为G=2.15dBi。
4个半波对称振子沿垂线上下排列，构成一个垂直四元阵，其增益约为G=8.15dBi ( dBi这个单位表示比较对象是各向均匀辐射的理想点源)。
如果以半波对称振子作比较对象，其增益的单位是dBd。
半波对称振子的增益为G=0dBd垂直四元阵，其增益约为G=8.15–2.15=6dBd。

增益特性：
⑴天线是无源器件，不能产生能量，天线增益只是将能量有效集中向某特定的方向辐射或接收电磁波能力。
⑵天线增益由振子叠加而产生，增益越高，天线长度越长。
⑶天线增益越高，方向性越好，能量越集中，波瓣越窄。
波瓣宽度
方向图通常都有两个或多个瓣，其中辐射强度最大的瓣称为主瓣，其余的瓣称为副瓣或旁瓣。参见图1.3.4 a ,在主瓣最大辐射方向两侧，辐射强度降低 3 dB（功率密度降低一半）的两点间的夹角定义为波瓣宽度（又称 波束宽度 或 主瓣宽度或 半功率角）。波瓣宽度越窄，方向性越好，作用距离越远，抗干扰能力越强。
还有一种波瓣宽度，即10dB波瓣宽度，顾名思义它是方向图中辐射强度降低 10dB （功率密度降至十分之一） 的两个点间的夹角，见图1.3.4 b。
前后比
方向图中，前后瓣最大值之比称为前后比，记为 F / B 。前后比越大，天线的后向辐射（或接收）越小。前后比F / B 的计算十分简单：
F / B = 10 Lg {（前向功率密度）/（后向功率密度）}
对天线的前后比F / B有要求时，其典型值为 （18 ~30）dB，特殊情况下则要求达（35 ~ 40）dB。
