产品简介:

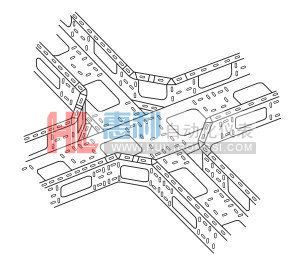

组合式电缆桥架是一种最新型桥架，是电缆桥架系列中的第二代产品，它适用各项工程各个单位、各种电缆的敷设，它具有结构简单、配置灵活、安装方便，型式新颖等优点。组合式电缆桥架只要采用宽100、150、200mm的三种基型就可以组装成您所需要尺寸的电缆桥架，它不需生产弯通、三通等配件就可以根据现场安装需要任意转向、变宽、分支、引上、引下。在任意部位，不需要打孔，焊接后就可用管引出，它既可方便工程设计，又方便生产运输，更方便安装施工，是目前电缆桥架中最理想的产品。
组合式配线桥架及连接附件
XQJ-ZH-02A、B型配线桥架 XQJ-ZH-03A、B型配线桥架 |
型号 | 规格 | 支撑距离“×”时电缆负载能力 | 重量kg | 型号 | 规格 | 支撑距离“×”时电缆负载能力 | 重量kg |
1.5m | 2m | 2.5m | 3m | 3.5m | 4m | 1.5m | 2m | 2.5m | 3m | 3.5m | 4m |
ZH-2A | 50×50 | 50 | 30 | 19 | 9 | 5 | 3 | 6.70 | ZH-03A | 100×50 | 67 | 38 | 20 | 12 | 7 | 5 | 9.81 |
ZH-2B | 50×50 | 60 | 33 | 18 | 10 | 6 | 4 | 6.70 | ZH-03B | 100×50 | 83 | 50 | 28 | 16 | 10 | 7 | 9.81 |
XQJ-ZH-1A型组合式桥架 XQJ-ZH-1B型组合式桥架 |
型号 | b×h(mm) | 重量kg | 型号 | b×h(mm) | 重量kg |
ZH-1A-100 | 100×25 | 5.93 | ZH-01B-100 | 100×25 | 5.93 |
ZH-1A-150 | 150×25 | 7.92 | ZH-01B-150 | 150×25 | 7.92 |
ZH-1A-200 | 200×25 | 9.89 | ZH-01B-200 | 200×25 | 9.89 |
