产品名称:无铅回流焊机

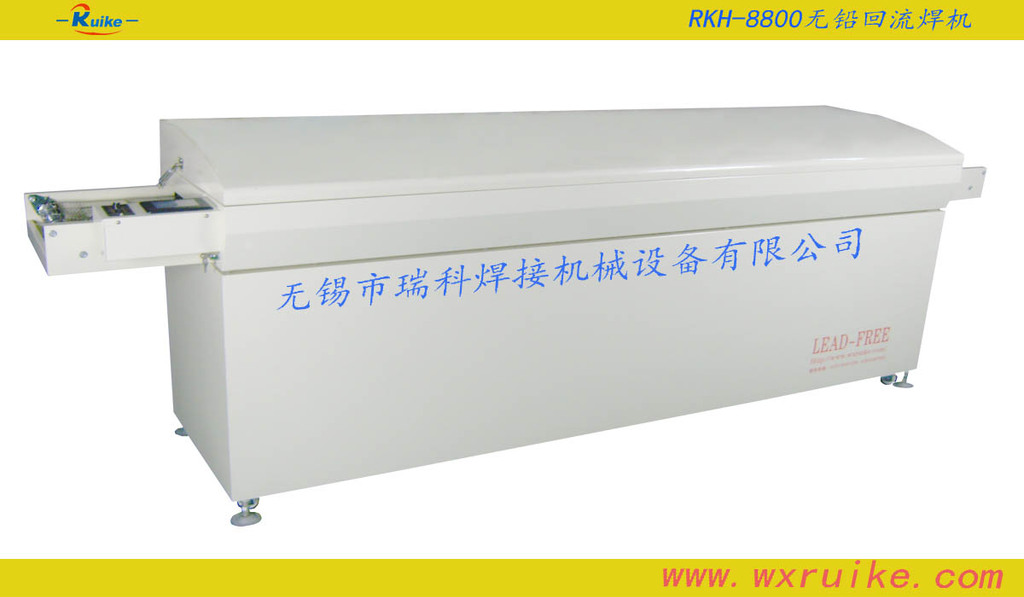

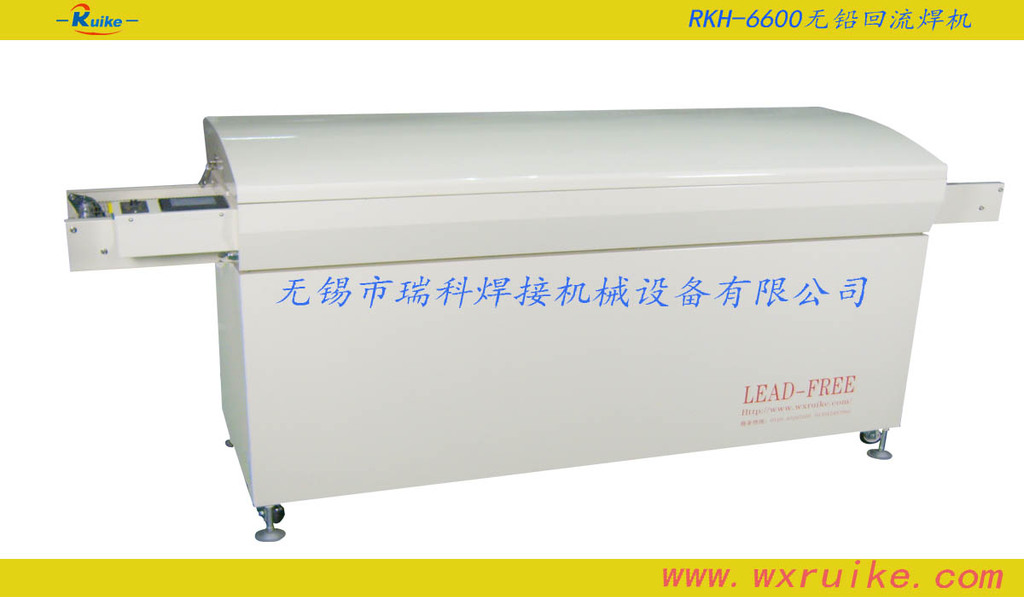

产品图片:



产品说明
1. 高效节能的加热系统,配合不锈钢板反射,热效率高,升温快,热风循环系统使PCB板及元器件预热均匀。
2. 采用大功率SSR无触点输出,安全可靠,温控精度±1℃,机内温度分布误差在±2℃以内。
3. 触摸屏+温控模块智能控制,自动控制发热量,发热管模块设计,方便维修拆卸。
4. 功率小,升温迅速,从室温至恒温约15分钟,上炉胆可整体开启,便于清理炉胆。
5. 采用进口高温高速马达,运风平稳,震动小,噪音低。
6. 专用SSR散热器,散热效率高,有效地延长其使用寿命。
7. 采用单向受力传动齿轮,停电时可手动传出工件不间断电源。
8. 设备具有超温报警功能,保证线路板不因设备故障而导致损坏。
技术指标 |
序号 | 型号 | RKH-8800无铅回流焊机 |
1. | 网带宽度 | Max.350mm |
2. | 传动速度 | 0—1.5M/min |
3. | 传动带至地面高度 | 900mm±20mm |
4. | 传动方向 | 左→右 |
5. | 供电电源 | AC380V ±10% 三相五线 |
6. | 总功率 | 12Kw |
7 | 温控范围 | 0-300℃ |
8 | 温控精度 | ±2℃(匀速进料状态) |
9. | 控制温区 | 8 |
10. | 冷却区 | 1 |
11. | 工件允许高度 | ≤30mm |
12. | 重量 | 250㎏ |
13. | 外形尺寸 | 3320mm×730mm×1120mm |
机器配置 |
1. | 加热温区数量 | 16个,每温区上下加热 |
2. | 加热方式 | 不锈钢管加热+热风,使用寿命10年 |
3. | 加热区长度 | 2500mm |
4. | 冷却区数量 | 2个冷却风扇 |
5. | 传送网带宽度 | 350mm |
6. | PCB尺寸 | 最大300mm |
7. | PCB限制高度 | 30mm |
8. | 传送方向 | 左—右 |
9. | 传送方式 | 350mm不锈钢网带,每格10mm |
10. | 入口至地面高度 | 国际标准900mm±20mm |
11. | 传送速度 | 0—1500mm |
12. | 温度精度 | ±2℃ |
13. | 温度控制范围 | 室温—350℃ |
14. | 适用焊料类型 | 含铅,无铅 |
15. | 控温方式 | 触摸屏+多路温度模块,配美国温度测试线 |
16. | 适用元气件类型 | 表面贴装零件,可双面回流焊接 |
17. | 电源 | 380V50Hz-60Hz 三相五线 |
18. | 启动功率 | 12KW |
19. | 工作功率 | 小于4KW |
20. | 升温时间 | 15—20分钟 |
21. | 机身尺寸 | 3320mm×730mm×1120mm |
22. | 机器颜色 | 乳白色 |
外壳部分 |
23. | 机体机构 | 1.5mm冷轧钢板,分段结构 |
24. | 上炉体开启方式 | 上盖,上加热器分别开启 |
25. | 内胆结构 | 不锈钢内胆,使用年限不限 |
26. | 表面处理 | 静电喷塑 高温固化 表面坚固 |
加热部分 |
27. | 加热区数量 | 8个,上下分别加热器 |
28. | 升温时间 | 15-20分钟 |
29. | 温区独立关闭功能 | 温区单独触摸屏按键控制,超温报警 |
传送部分 |
30. | 调速设定范围 | 0—1500mm无极调速 |
31. | 运输马达 | 调速齿轮电机 |
32. | 网带配置 | 350mm不锈钢网带 |
33. | 传递链条 | 单向受力传动齿轮,停电时可手动传出工件 |
控制及电器部分 |
34 | 控制主机 | 触摸屏、多路智能温度模块、温度曲线、超温报警 |
35 | 温度显示方式 | 触摸屏全画面显示 |
36 | 报警自动提示 | 全温区自动报警,蜂鸣器提示 |
