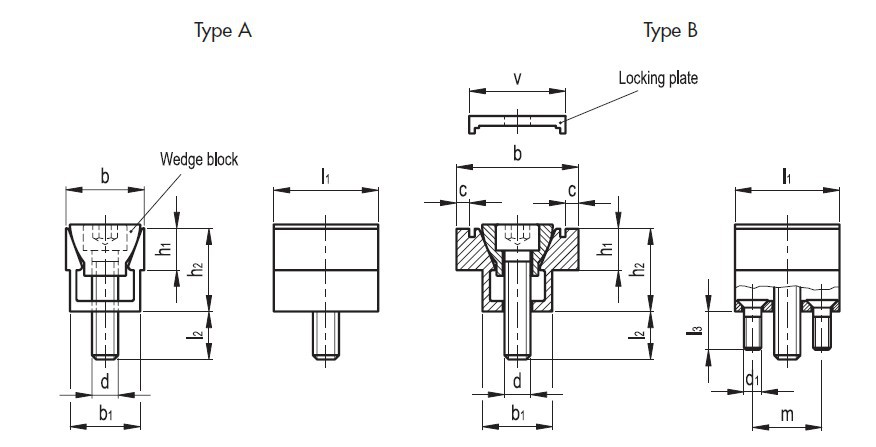

楔形夹具

.夹爪

 铝。

.楔块

 钢质，黑色氧化处理。

.DIN921型内六角螺钉

 钢质，黑色氧化处理。

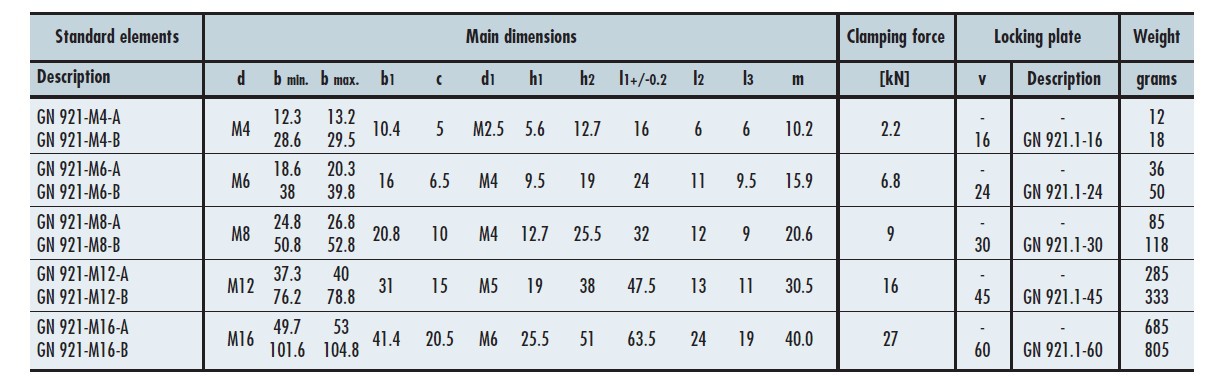

应用

GN921型楔形夹具通过内六角螺钉实现夹紧，且楔形夹具迫使夹爪向外，以将工作件牢牢压抵在止端。楔形夹具以其小巧的外观尺寸著称，适合用于多夹紧点操作，并且也可用于单点夹紧操作。

说明

建议将夹块导入T型槽（尺寸为b3+0.2），以防止夹紧时出现未对准现象。可将带较宽夹爪的B型GN921楔形夹具的爪制成周线卡爪状。

为使宽爪在铣削操作中保持稳定且不会产生振动，须在“C”处的槽内插入GN912.1型锁紧板。
