产品类别：防爆射灯系列

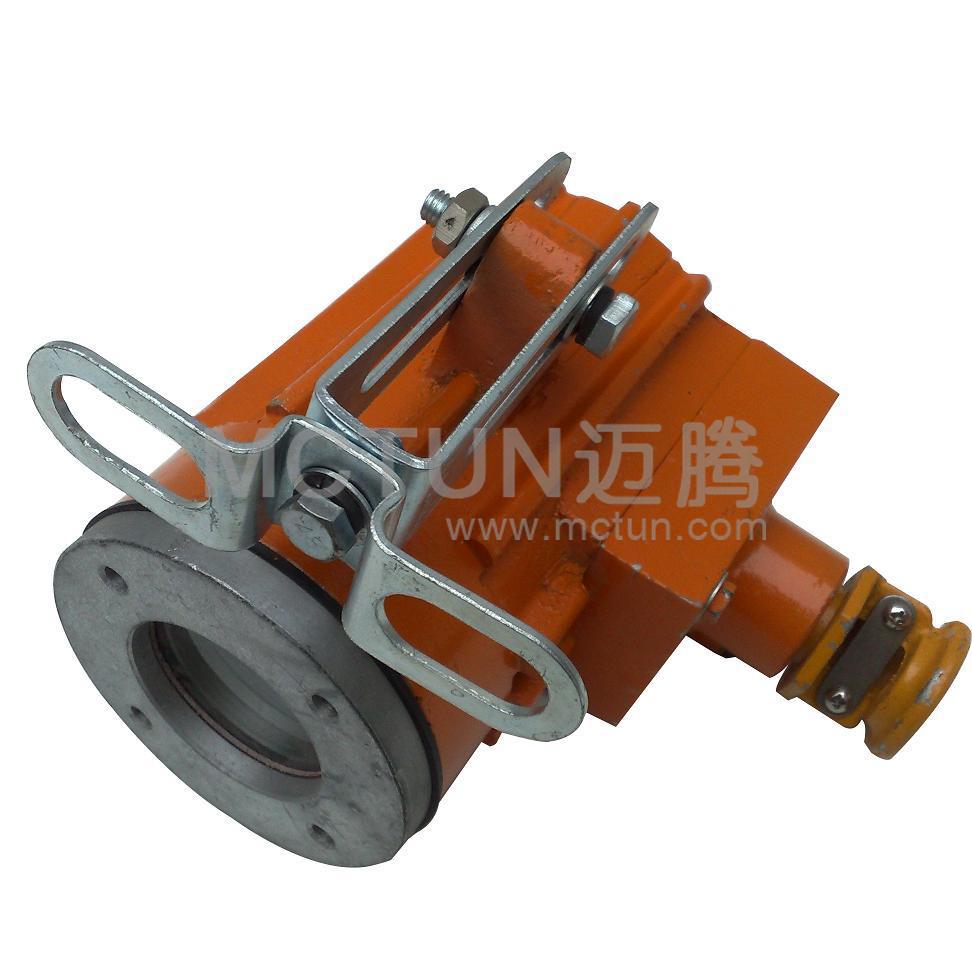

产品名称：隔爆型冷光束视孔灯（12V20W冷光束）

产品型号：MFB/SD-H1(执行标准：BJd-L20-Dg100）

公称通径：DN100mm

产品概述：专用于爆炸危险场所观察压力反应锅的照明，采用20W冷光束反射型卤钨灯，光束集中，亮度高。视孔灯可与法兰视镜、活接视镜及管道视镜配套使用，该视孔灯可适用于任何防爆及防腐区域。在不影响防爆等级条件下，视孔灯能提供多种电压和功率。

用途：BJd-L20-Dg100隔爆型冷光束视孔灯是根据GB3836.1-3《爆炸性环境用防爆电气设备》的规定设计制造的局部投光型小功率新光源的防爆灯具。该灯具的防爆标志为dⅡBT5，能安全可靠地在爆炸性危险场所1区、2区，含有爆炸性气体蒸气不高于B级T5组的厂房和场所与压力反应锅视镜配套进行观察反应的投射照明用。防爆合格证号：NLE93110。

       该灯具的外壳采用铝合金制造，灯具设有一定的隔爆结合面，防爆性能可靠。配用光源为光效高，显色指数在95%以上的冷光束反射型卤钨灯泡，投光效果显著。灯具可同目前我国视镜国家标准配套，灯具结构先进、设计合理、安装维修方便，是一种新型的视孔防爆灯的换代产品。

灯具基本参数：

1、防爆标志的含义

2、灯具型号含义

3、基本参数表

主要性能与结构：

1、灯具设有一定的隔爆结构，若产生事故引起灯内爆炸时，所产生的燃烧物能可靠地经过它冷却到安全温度后逸出，同时依靠它来试验灯内的爆炸压力达到防爆目的；

2、灯具的外壳采用抗拉强度不低于120MPa，含镁量不大于0.5%的铝合金制造，具有一定的机械性能和防腐性能；

3、灯具的输入电压为交流220V，灯泡为12V工作电压，由灯具内电感式变压器提供，保证了光源电性能的合理匹配；

4、灯具能与国家标准视镜法兰盘的安装螺栓匹配安装。灯具设有调节装置，确保灯具可在紧靠视镜玻璃和离开视镜玻璃两个位置之间自由移动和固定。

安装和保养：

1、灯具安装时只需将视镜法兰螺栓中最上面两个螺母旋出将灯具的固定支架装上后旋紧固定螺母即可安装完毕；

2、灯具设有内外接地螺钉，安装时必须可靠牢固地接地，无松动现象；

3、灯具采用电缆布线，其电缆必须选用芯线截面不小于1.5mm2的三芯缆线；

4、更换光源时应先切断电源，然后旋出灯具前端的灯盖圈，更换完毕，旋紧灯盖圈即可，并注意不要碰坏灯盖圈的防爆螺纹；

5、非专业人员不得打开灯具。

备注：可根据用户要求配用其它光源电压、功率。
