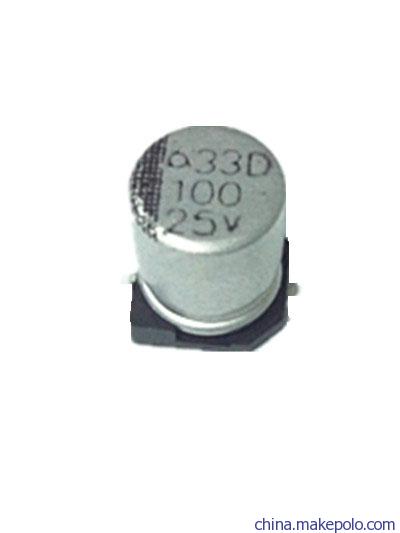

制造商: SAMYOUNG/三莹
产品种类: 铝质电解电容器 - 带引线
RoHS: 符合RoHS 详细信息

电容: 100 uF
容差: 20 %
电压额定值: 25 V
工作温度范围: - 25 C to + 105 C
端接类型: SMD
外壳直径: 8 mm
外壳长度: 10 mm
产品: 贴片型铝电解电容
封装:  盘装/REEL



SAMYOUNG韩国三莹电子 华南销售公司

销售热线：0755-32907915  13715328016
       传真：0755-32903120
       QQ：416607705

化物作为电介质，以电解质作为阴极而构

　　成的电容器。如图所示为电容电解器外形。

　　电解电容器纸，又称电容器隔膜纸，它在

　　电解电容器的阳极和阴极铝箔之间起隔离、

　　绝缘作用。电解电容器纸的质量越好，越

　　能满足电容器耐压、低阻抗、损耗小的要

　　求。

　　电解电容器的内部有储存电荷的电解质材料，分正、负极性，类似于电池，不可接反。正极为粘有氧化膜的金属基板，负极通过金属极板与电解质（固体和非固体）相连接。

　　无极性（双极性）电解电容器采用双氧化膜结构，类似于两只有极性电解电容器将两个负极相连接后构成，其两个电极分别为两个金属极板（均粘有氧化膜）相连，两组氧化膜中间为电解质。有极性电解电容器通常在电源电路或中频、低频电路中起电源滤波，退耦（ǒu）、信号耦合及时间常数设定、隔直流灯作用。无极性电解电容器通常用于音响分频器电路、电视机S校正电路及单相发动机的起动电路。

　　电解电容器的工作电压为6.3V、10V、16V、25V、35V、50V、63V、80V、100V、160V、200V、300V、400V，工作温度为-40°~+105℃（6.3~100V）、-40~+85℃（100V以上），特点是容量大、体积大、有极性，一般用于直流电路中作滤波、整流。目前最常用的电解电容器有铝电解电容器和钽电解电容器。

特性参数　　1、标称电容量和允许偏差

　　标称电容量是标志在电容器上的电容量。

　　电容器的基本单位是法拉(F)，但是，这个单位太大，在实地标注中很少采用。

　　其它单位关系如下：

　　1F=1000mF

　　1mF=1000μF

　　1μF=1000nF

　　1n=1000pF

　　电容器实际电容量与标称电容量的偏差称误差，在允许的偏差范围称精度。

　　精度等级与允许误差对应关系：00（01）-±1%、0（02）-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、Ⅳ-（+20%-10%）、Ⅴ-（+50%-20%）、Ⅵ-（+50%-30%）

　　一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。

　　2、额定电压

　　在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压有效值，一般直接标注在电容器外壳上，如果工作电压超过电容器的耐压，电容器击穿，造成不可修复的永久损坏。

　　3、绝缘电阻

　　直流电压加在电容上，并产生漏电电流，两者之比称为绝缘电阻.

　　当电容较小时，主要取决于电容的表面状态，容量〉0.1uf时，主要取决于介质的性能，绝缘电阻越小越好。

　　电容的时间常数：为恰当的评价大容量电容的绝缘情况而引入了时间常数，他等于电容的绝缘电阻与容量的乘积。

　　4、损耗

　　电容在电场作用下，在单位时间内因发热所消耗的能量叫做损耗。各类电容都规定了其在某频率范围内的损耗允许值，电容的损耗主要由介质损耗，电导损耗和电容所有金属部分的电阻所引起的。　

　　在直流电场的作用下，电容器的损耗以漏导损耗的形式存在，一般较小，在交变电场的作用下，电容的损耗不仅与漏导有关，而且与周期性的极化建立过程有关。

　　5、频率特性

　　随着频率的上升，一般电容器的电容量呈现下降的规律。
