- 品牌:科润电气
- 型号:ZN23-40.5
- 价格:24500元/台
- 供货量:1000台
- 发货地:浙江-温州
- 发货期:1-3天
更多真空断路器产品
- ZW7-40.5价格多少
- 供应ZN28-12开关柜用开关
- 供应FZW28-12分界型负荷开关
- 供应ZW27-12看门狗，ZW27用户分界型
- 供应ZW10-12柱上开关
- 供应柱上真空断路器ZW6-12
- 供应柱上真空断路器ZW8-12
- 供应户外真空断路器ZW7-40.5
- ~LW8-35~LW8-35~
- ~ZN73-12~ZN73-12~
- ~VS1-12~VS1-12~
- ~ZW8-12~ZW8-12~
真空断路器详细信息

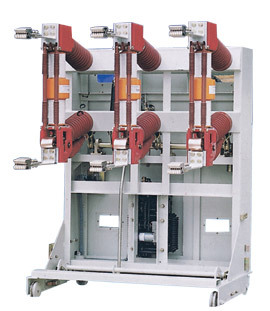

ZN23-40.5``ZN23-40.5``ZN23-40.5适用于工矿企业、变电站等输配电系统，作控制和保护开关；尤其适用于冶金、电弧炼钢等需频繁操作的行业，作为控制和保护设备
**产品概述**
ZW7-40.5户外高压真空断路器是三相交流50Hz户外高压开关设备，适用于35kV输电系统的控制和保护，也可用于联络断路器及开合电容器组的场合。
**主要技术特点**
1、瓷柱式结构，防水型传动箱，新型的真空灭弧室；
2、2-3只电流互感器，每相四个线圈，根据用户需要选择变化；
3、可配CD10电磁机构或CT19弹簧机构；
4、开断性能好，可靠性高寿命长，维护工作量小；
5、无油化、无气化、经济环保；
6、外绝缘修正后现运行海拔2700mm。
**使用环境条件**
1、海拔：≤2500m；
2、周围空气温度：最高+40℃，最低-35℃；
3、风压不超过700Pa(相当于风速34m/s)；
4、地震烈度不超过8度；
5、空气污染程度：Ⅲ级；
6、最大日温差：不超过25℃
**主要技术参数**| 序 号 | 项目 | 单位 | 参数 | | 1 | 额定电压 | kV | 40.5 | | 2 | 额定频率 | Hz | 50 | | 3 | 额定电流 | A | 1250,1600,2000 | | 4 | 额定绝缘水平 | 1min工频耐压 | 干试 | kV | 95 | | 湿试 | 80 | | 雷电冲击耐压（峰值） | 185 | | 5 | 额定短路开断电流 | kA | 20，25，31.5 | | 6 | 额定短路关合电流 | 50，63，80 | | 7 | 额定短时耐受电流 | 20，25，31.5 | | 8 | 额定峰值耐受电流 | 50，63，80 | | 9 | 额定短路持续时间 | s | 4 | | 10 | 额定短路开断电流开断次数 | 次 | 20 | | 11 | 额定电容器组开断电流 | A | 400 | | 12 | 额定操作顺序 | | 分-0.3s-合分-180s-合分 | | 13 | 全开断时间 | s | 0.1 | | 14 | 机械寿命 | 次 | 10000 | | 15 | 动静触头允许磨损厚度 | mm | 3 | | 16 | 重量 | kg | 1100 |
|
**安装尺寸图**
 |
ZN23-40.5配置的柜体：；断路器手车可直接进GBC-35、JYN1-35柜，去掉插头亦可单独安装使用.
ZN23-40.5配置的机构为：CT19
