概述 Summary 1、FN3-12、FN3-12R、FN3-12R/S负荷开关系户内装置的高压电器。适用于交流50Hz、6KV或12KV的网络中，作为开断和闭合负荷及过荷电流之用，亦可用作开断和闭合空载长线。空载变压器及电容之开关。带有RN3型熔断型的负荷开关(FN3-12、FN3-12R/S)可切断路器，作保护开关之用。 2、本负荷开关可配用CS3型及CS2型手动操作机构进行操作。 1、FN3-12、FN3-12R、FN3-12R/S Series are used in the network of AC 50Hz、6KV or 12KV for breaking or closing load and over-load current. they are also used in breaking and closing no-loading . The switch or no-load transformer and capacitor with KN3 type fuse box. Can cut off short-circuit for protecting switch. 2、They can be equipped with CS3 type and CS2 type handle operating mechanism. | 工作条件 Serviec Condition 1、海拔不超过1000米；
2、周围空气温度不高于+40oC及不低于-10oC；
3、空气相对湿度不大于90%的户内场(当温度为+25)；
4、无导电性尘埃的环境中；
5、无破坏金属和绝缘的腐蚀性气体的物体；
6、无剧烈震动和冲击的地方；
7、无燃烧与爆炸危险的环境中。 1 、The altitude does not exceed 1000m.
2、The ambient air temperatrue : Max:+40oC. Min:-10oC.
3、The relatire humidity of air not bigger 90% (temperature:25oC)
4、The working situation have no conductivity dust.
5、The working situation have no corrosive gas of effect insulation anddestroy metal.
6、The working situation without violent vibration and striking.
7、The working situation have no explosive danger and fire. | | | 技术参数 Technical parameter 1、负荷开关的基本技术数据应符合下表的规定： The load switch is suitable for the basic technical parameter (please see the table) | 型号 Type | 额定电压(KV) Rated voltage | 最高工作电压(KV) Max.working voltage | 额定电流(A) Rated current | 动稳定电流(KA) Machine stabling current | 热稳定电流(kA/s) Heat-stabling current | | FN3-12 | 12 | 12 | 400 | 25 | 10/2 |
| 2、负荷开关所配带的熔断器的型号及数据应符合下表的规定： The load switch witch fuse box is suitable for the technical parameter (please see the table) | 型号 Type | 额定电压(KV) Rated voltage | 额定电流(A) Rated current | 最大开断电流
(有效值)(KA) Max.breaking
current(value) | 最大断流电容量 Max.cut-off capacity | 当切断极限短路时
电流之最大峰值(KA/s) Current peak when cutting
off limit short-circuit | | FN3-3 | 3 | 10～50 | 40 | 200 | 24.5 | | 75～100 | 24.5 | | 200 | 35 | | FN3-6 | 6 | 10～50 | 20 | 200 | 14 | | 75 | 14 | | 100 | 19 | | 200 | 25 | | FN3-10 | 12 | | 12 | 200 | | | 10～50 | 8.6 | | 75 | 8.6 | | 100～50 | 15.5 |
|
| 外形图 Appearance diagram
| 1、拐臂
2、框架
3、上绝缘子
4、主静触头
5、弧动触头
6、闸刀
7、绝缘拉杆
8、下触座
9、下绝缘子
10、熔断器 1、Bend the arm
2、Framework
3、Upper insulator
4、Main static contact
5、Arc moving contact
6、Switch
7、Insualting pole
8、Lower insulator
9、Lower insulator

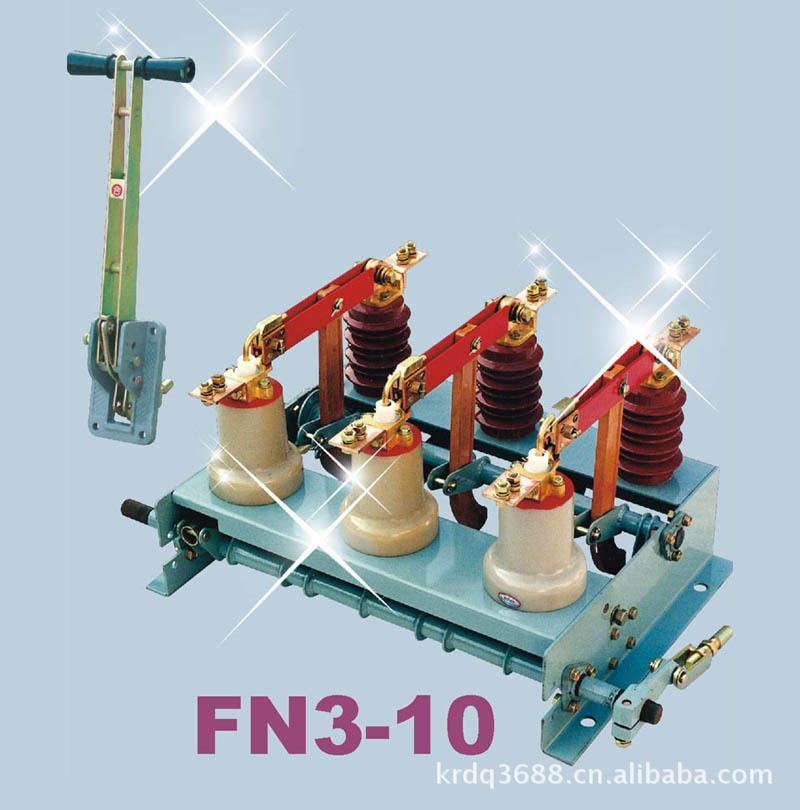

10、Fuse box | FN3-12、FN3-12R 型负荷开关 FN3-12、FN3-12R Type Load Switch | |
|
|
|
|
