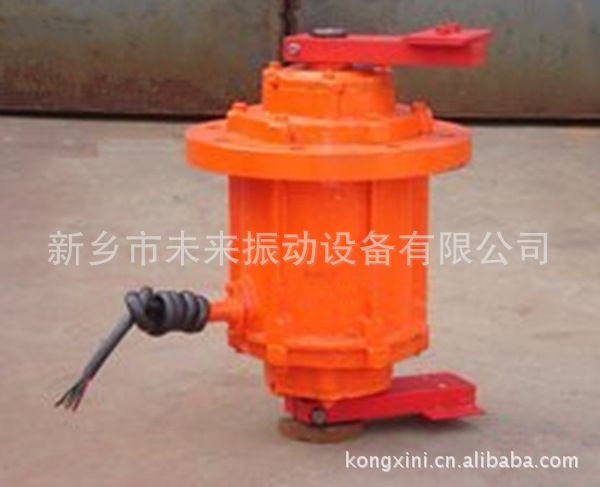

YZUL系列振动电机
使用条件
·环境温度:不超过40℃ ·海拔高度:不大于1000m
·防护等级:IP55 ·工作压力:380V或特殊电压
·频率:50HZ或特殊频率 ·接法:Y或△ 绝缘等级:B或F
YZUL技术参数及安装尺寸
型号 | 最大激振力(N) | 同步转速(rpm) | 功率(Kw) | 电流 (A) | 安装及外形尺寸(mm) |
Φ1 | Φ2 | Φ3 | B | NXD | L | E | R | 备注 |
YZUL-3-4 | 3000 | 1500 | 0.18 | 0.6 | 230 | 200 | 160 | 20 | 4×Φ11.5 | 280 | 100 | 85 | 上法兰 |
200 | 130 | 中法兰 |
YZUL-3-4 | 5000 | 1500 | 0.25 | 0.74 | 245 | 210 | 170 | 22 | 6×Φ11.5 | 320 | 120 | 135 | 上法兰 |
220 | 155 | 中法兰 |
YZUL-3-4 | 8000 | 1500 | 0.55 | 1.5 | 275 | 235 | 195 | 24 | 6×Φ14 | 380 | 150 | 140 | 上法兰 |
240 | 195 | 中法兰 |
YZUL-3-4 | 1000 | 1500 | 0.75 | 1 1.85 | 315 | 265 | 225 | 34 | 8×Φ18 | 460 | 165 | 160 | 上法兰 |
1.1 | 270 | 225 | 中法兰 |
YZUL-3-4 | 15000 | 1500 | 1.1 | 2.58 | 315 | 265 | 225 | 34 | 8×Φ18 | 470 | 170 | 180 | 上法兰 |
1.5 | 3.65 | 270 | 224 | 中法兰 |
YZUL-3-4 | 30000 | 1500 | 1.5 | 3.67 | 375 | 315 | 272 | 34 | 8×Φ22 | 490 | 180 | 200 | 上法兰 |
2.2 | 4.97 | 320 | 235 | 中法兰 |
YZUL-3-4 | 50000 | 1500 | 2.2 | 5.1 | 440 | 380 | 325 | 36 | 8×Φ26 | 560 | 260 | 235 | 中法兰 |
3 | 6.51 |
4 | 8.47 |
