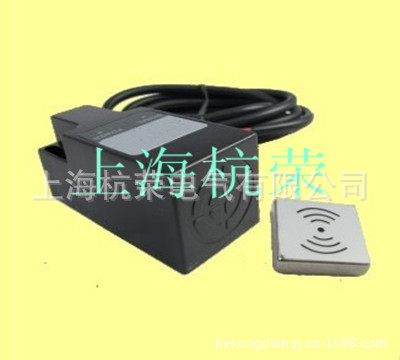

LC-58S型电梯载荷装置，起重量限制器（产品图片）
原理描述：
本装置适用于所有需要超载信号的活动轿底点和需要节能运行的自动扶梯，具有极高的性价比，克服了机械师超载开关灵敏度不高的固有弊病。
技术指标：
1、 应用范围：适用于所有需要超载信号的活动轿底电梯，检测间隙8~15mm
2、 灵敏度：超载翻转点≤额载调整点±0.05mm
3、 系统误差：≤1.5%（5~40℃）
4、 输出形式：继电器动合、动断触电各一对，触点容量：DC/AC48V/500mA
5、 工作温度：-25~55℃
6、 供电电源：DC/AC24V(±10%),整机工作电流≤100mA
7、 安装位置：电梯活动轿底
安装方法：
1、 活动轿底请参照系统支架安装好本装置，且尽可能将其安装在靠近轿底中部。
2、 将磁铁吸附在轿底，且标志面正对装置感应点。
3、 安装调整本装置，使磁铁对准其上端面中心点。同时必须保证本装置端面与磁铁端面相互平行。
4、 在电梯额载时，上下调节本装置使其指示灯刚好转到绿色，此时紧固装置，安装完毕。
工作电压：AC/DC24V±10%
额定频率：50/60HZ
额定电流：≤100mA
检测对象：磁钢
磁钢尺寸：20×20×4mm
检测距离：8~15mm
响应时间：50ms
系统误差：1.5%
灵敏度：0.05mm
报警方式：开关量输出
触点类型：1常开/1常闭
触电容量：1A/250VAC
1A/24VDC
使用寿命：2000万次
电缆长度：1.2m
外壳材料：阻燃ABS
工作温度：-20℃~+60℃
防护等级：IP65
产品概述
高灵敏度电梯载荷检测装置功能：
HD-MV01A、LC-MV59X型号磁开关是通过改变磁钢与感应区之间的位移来判断是否达到超载的一款载荷测量装置，俗称超载开关或接近开关。
应用：
广泛应用与货梯、电梯、杂物梯等起重设备，以及需要节能运行的自动扶梯设备上。
工作原理：
接近传感器内的霍尔器件感应到磁钢所产生的磁场，改变磁钢和传感器间的位移使通过霍尔器件的磁场强度发生变化，当变化量达到一定数值时控制继电器输出开关信号，按此原理当重量值达到或超过其额定载荷时，就能输出开关信号，阻止设备继续运行。
使用调试：
1、 参照系统支架示意图制作安装支架。
2、 利用支架固定好本装置，且尽可能的安装在靠近测试面中心位置。
3、 将磁钢吸附在测试面底部中间位置，且带标识的一面正对传感器感应点中心。
4、 放入额定载重砝码或重物，使设备处于满载状态。
5、 上下移动传感器使传感器上的红色LED指示灯刚好处于亮和灭的临界状态。此时旋紧螺母安装完成。（使用时只需设备达到额定载荷，红色LED指示灯点亮并输出开关信号）
高灵敏度电梯载荷检测装置接线图：
电梯称重传感器型号：EMD-21R，EMK-100HSB，EMK-100KMC，EMK-100YLC2，EMK-HDJD，LC-58S，UP-100C，UP-100HSA，HD-MV01A，LC-MV59X
100YLCZ
