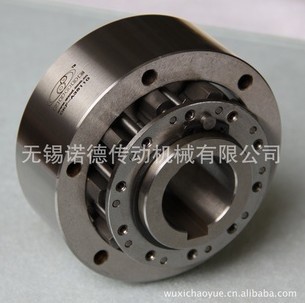

CY1系列超越离合器产品详细说明： |
| | 本系列产品为滚住式超越离合器，离合器外环由两个轴承支撑在内星轮上，具有较高的回转精度，适用于相对转速较高的机械传动中。 型号 | CY1-62 (AL-12) | CY1-68 (AL-15) | CY1-75A | CY1-75A (AL-20) | CY1-90A (AL-25) | CY1-95A | CY1-100 (AL-30) | CY1-110 (AL-35) | CY1-125 (AL-40) | CY1-130 ()AL-45 | CY1-150 (AL-50) | CY1-160 (AL-55) | 许用扭矩 N.M | 29 | 50 | 70 | 84 | 124 | 150 | 200 | 290 | 490 | 670 | 1100 | 1250 | D0外径(h7) | 62 | 68 | 75 | 75 | 90 | 95 | 100 | 110 | 125 | 130 | 150 | 160 | D1 | 51 | 56 | 65 | 64 | 78 | 81.5 | 87 | 96 | 108 | 112 | 132 | 138 | D2 | 42 | 47 | 55 | 55 | 68 | 68 | 75 | 80 | 90 | 95 | 110 | 115 | d0轴径(H7) | 12 | 15 | 25 | 20 | 25 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | d1 | 20 | 25 | 35 | 30 | 40 | 40 | 45 | 50 | 55 | 60 | 70 | 75 | W | 5.5 | 5.5 | 5.5 | 5.5 | 6.6 | 6.6 | 6.6 | 6.6 | 9 | 9 | 9 | 11 | Z | 3 | 3 | 4 | 4 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | L | 42 | 52 | 54 | 57 | 60 | 62 | 68 | 74 | 86 | 86 | 92 | 104 | B1 | 20.3 | 30.3 | 44 | 34.3 | 37.3 | 40 | 44.3 | 48.3 | 56.3 | 56.3 | 63.3 | 67 | B | 27 | 34.1 | 30 | 39.1 | 42.1 | 46 | 49.1 | 54.1 | 62.1 | 62.1 | 69.1 | 73.1 | b | 14.3
+0.1 | 17.3
+0.2 | 28.3
+0.2 | 22.8
+0.2 | 28.3
+0.2 | 28.3
+0.2 | 33.3
+0.2 | 38.3
+0.2 | 43.3
+0.2 | 48.8
+0.2 | 54.3
+0.2 | 59..3
+0.2 | tJs9 | 5 | 5 | 8 | 6 | 8 | 8 | 8 | 10 | 12 | 14 | 16 | 16 | 轴承 | 7000104 | 7000105 | 1000907 | 700106 | 7000008 | 700108 | 7000109 | 7000110 | 7000111 | 7000112 | 7000114 | 7000115 |
|
产品规格： | CY1-62/68/75/90/95/110/125/130/150/160/170 |
CY1型系列超越离合器为无内环无轴承支撑的楔块超越离合。是将轴直接安装在离合器内。所以用于离合器安装的轴在磨削后需要硬化处理至HRC58~62,轴的锥度每50mm不应超过0.01mm。为保证轴和离合器外环的同心度，承受外环和轴的径向或轴向负载，需要在离合器的两端或一端装上轴承。适用于极限转速为：1000~2400r/min,公称转矩为：60~1250N.M常用于包装机，制袋机，瓦楞纸生产线，减速机，提升机，电动滚筒等机械传动。
