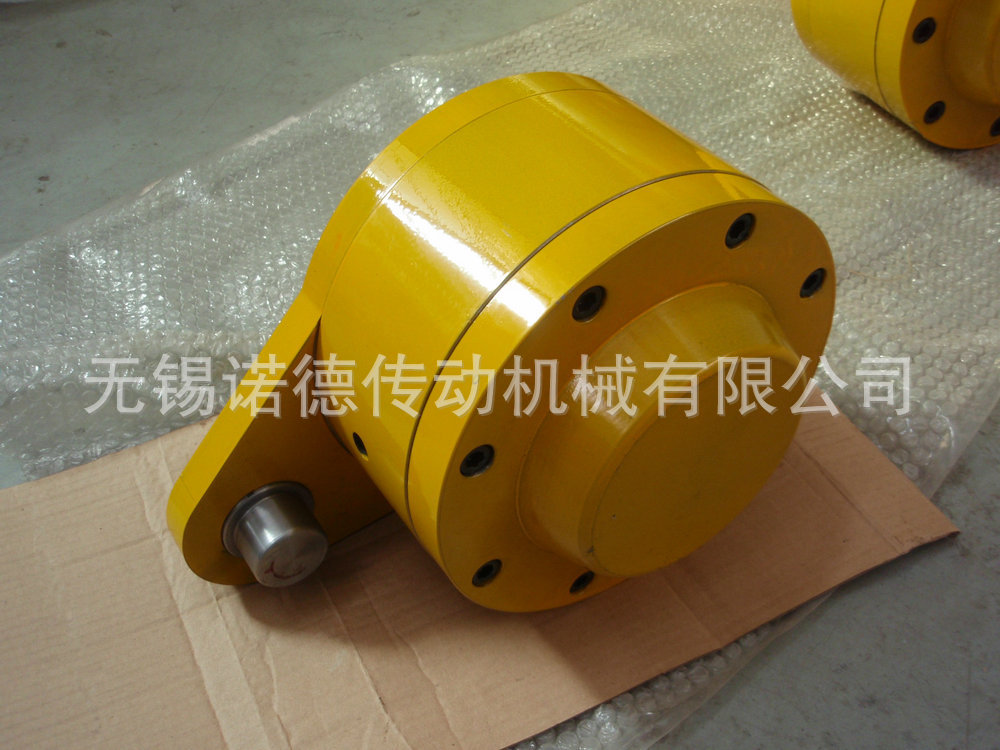

一、NF型非接触式逆止器
1、适用范围及用途
NF型非接触式逆止器是用在高速轴上的防逆转装置,具有逆止可靠,解脱容易、逆止力矩大、重量轻、安装方便
等优点。其综合机械性能明显优于其它逆止装置,广泛地应用于带式输送机、斗式提升机、刮板输送机及其它有
逆止要求的设备:我厂生产的NF型逆止器,其技术性能完全符合ZBJ81007-89的规定。
2、工作原理
在逆止器内部,有多个异形块分布在由内、外圈所形成的滚道中,当内圈正向运转时,带动异形块一起旋转,当
转速过非接触转速时,异形块在离心力的作用下发生偏转,与内、外圈脱离接触,从而实现无磨损运转。当内圈
反向运转时,在弹簧的作用下,异形块与内、外圈接触并将其楔紧成一体,承受由内圈传送来的反向力矩。

具体的轴孔直径和旋转方向(超越方向或逆止方向),请与我方具体的协商确定!

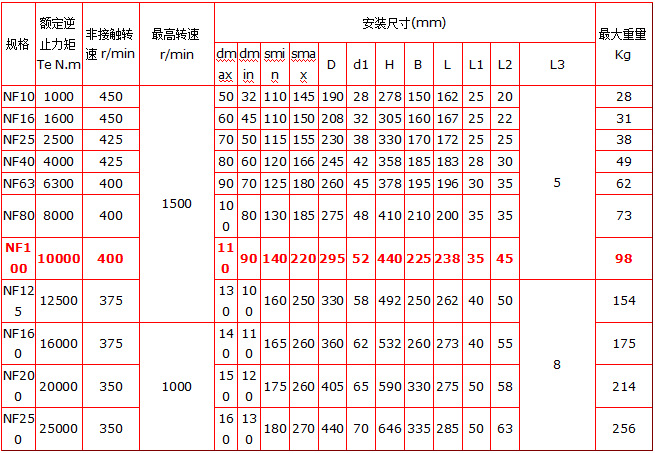

注:
1、表中“Smin”和“Smix”分别为安装逆止器的轴伸所需的最小和最大长度
2、d优先系列:32、38、40、42、45、48、50、55、60、65、70、75、80、85、90、95、100、110、120、130、
140、150、160;
3、内孔公差值为E7,推荐配合公差为E7/h6;
4、键槽尺寸及公差按GB1095-79的C11制造
