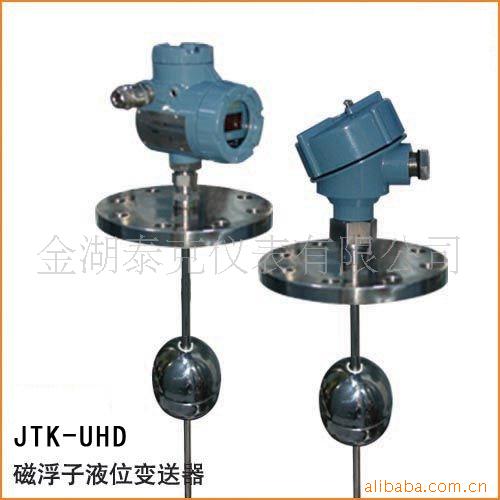

概述江苏金湖泰克仪表有限公司生产的 JTK-UHD系列磁浮子液位变送器适用于石油、化工、电力、造纸、食品、环保和城建等行业。金湖泰克仪表普通型输出4～20mA，改进型可在输出4～20mA基础上增加显示功能和上、下限数字调节功能，为调试接线方便，指示表头可转动±180°。

结构原理：变送器利用干簧管与外磁场相耦合原理，与精密电阻器共同组成磁开关电阻值变化电路，随液体液面变化带动磁浮球同步变化，磁耦合干簧开关及电阻值发生变化，经放大转换处理，输出4～20mA及上、下限开关信号。

主要技术指标

1） 测量范围：300～8000m；

2） 精度：±10mm；

3） 电源：22～28V DC；

4） 信号输出：4～20mA（二线制）+上、下限开关量；

5） 输出触点容量：24V DC 1A，220V AC 0.3A；

6） 工作压力：-0.1～2.5MPa；

7） 介质密度：0.5～2 g/cm3；

8） 介质粘度：≤0.8Pas；

9） 防爆标志：本安型ExiaⅡCT5，隔爆型ExdⅡBT4；

10）防护等级：IP65；

11）法兰标准：HG20593-97或按用户要求。

4 型号及规格

选型举例：JTK-UHDK-B3LFiK31 H=1800，开关型磁浮子液位变送器，法兰式DN50 、PN4.0，公称压力为1.6MPa，外壳铝合金，全衬F4，外筒体材质为衬F4，本安型防爆，上限常开、下限常闭，电气接口为M20X1.5，插入长度H=1800mm。

订货须知 1）订货时注明名称、型号、介质名称、密度、工作压力、量程范围、精度等级、接头尺寸、材质、安装地点（室内、室外或露天）； 2）如有特殊要求，请在订货时详细说明。
